Что такое токарный станок и их типы: устройство, принцип работы, классификация

Что такое токарный станок: определение и назначение

Определение и основная задача оборудования

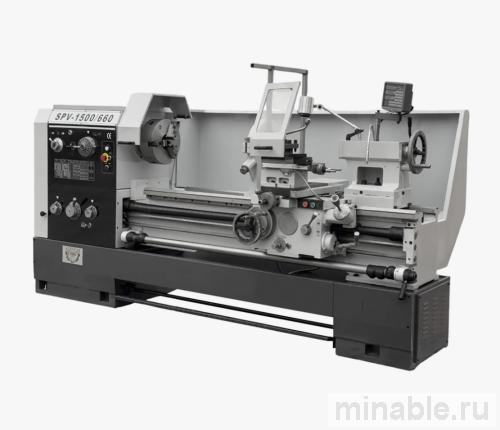

Токарный станок — это металлорежущее оборудование для обработки заготовок в виде тел вращения. Скажу прямо: без него не обходится ни одно машиностроительное предприятие. Принцип прост: заготовка вращается, резец перемещается — и на выходе получаем деталь нужной формы.

Основная задача — создание симметричных деталей: валов, осей, втулок, фланцев, крепёжных элементов. Вращательное движение осуществляет шпиндель, поступательное — суппорт с резцом. Это факт.

На токарных станках выполняют черновое и чистовое точение цилиндрических, конических и фасонных поверхностей, нарезание резьбы, подрезку торцов, сверление, зенкерование, развёртывание отверстий. Впрочем, не всегда все операции на одном станке.

Краткая история: от древнего Египта до ЧПУ

Самое раннее свидетельство о токарном станке — Древний Египет, ~1300 г. до н.э. Известен как «мать станков»: первый, кто породил другие металлорежущие машины. В 1717 году Андрей Нартов изобрёл станок с механизированным суппортом — принцип работает до сих пор. Это серьёзно.

Сегодня в обрабатывающей промышленности сосуществуют станки с ручным управлением и с ЧПУ. Выбор зависит от задач. Имеет смысл, правда?

Принцип работы: вращение заготовки и движение резца

Обработка резанием: как снимается стружка

Обработка производится при контакте резца с вращающейся заготовкой. Главное движение — вращение заготовки от шпинделя. Движение подачи — поступательное перемещение резца от ходового вала или винта. От скорости движения суппорта зависит амплитуда подачи. Что логично.

При контакте резца с заготовкой с поверхности снимается слой материала в виде стружки. Деталь получает нужную форму, размеры и чистоту обработки. Бывает и так, что за один проход.

Типы движений: главное, подача, вспомогательное

В токарном станке три типа движений:

• ✔️ Главное — вращение заготовки (от шпинделя через коробку скоростей)
• ✓ Подачи — перемещение суппорта (от ходового вала или винта)
• ✓ Вспомогательное — перемещение задней бабки, смена инструмента

Управление может быть ручным, автоматическим или программным (ЧПУ). Практика показывает: автоматизация повышает точность и производительность. Но не всегда оправдана для мелких серий.

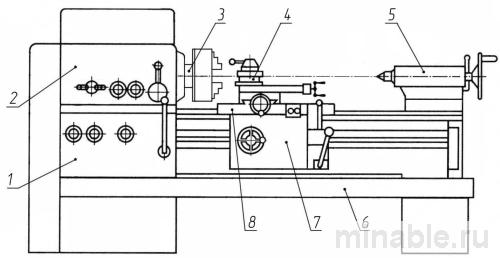

1 - коробка подач, 2 - передняя бабка с коробкой скоростей,
3 - шпиндель, 4 - резцедержатель, 5 - задняя бабка, 6 - станина, 7 - фартук, 8 - суппорт

Устройство станка: ключевые узлы и их функции

Станина и шпиндельная бабка: основа и вращение

Станина — «скелет» станка. Изготавливается из чугуна, имеет развитую систему рёбер жёсткости. Гасит вибрации, обеспечивает неподвижность узлов. На направляющих станины перемещаются суппорт и задняя бабка. Это факт.

Шпиндельная (передняя) бабка содержит коробку скоростей, шпиндель, механизм привода. Шпиндель — полый вал с конусным отверстием, передаёт крутящий момент на патрон. Выдерживает тяжёлые заготовки и сильный нажим на резец. Не без проблем, но работает.

Задняя бабка и суппорт: поддержка и инструмент

Задняя бабка — подвижная опора для длинных заготовок. В пиноли устанавливается центр или инструмент (сверло, зенкер). Перемещается по направляющим станины вручную или автоматически. Понимаете, зачем?

Суппорт удерживает режущий инструмент и обеспечивает его перемещение. Состоит из нижних салазок (продольное движение), поперечных салазок (поперечное движение), резцовой каретки (поворот под углом). Фартук преобразует вращение винта в поступательное движение. Тут всё ясно.

Основные типы токарных станков: от винторезных до ЧПУ

Ручное управление против ЧПУ: в чём разница для вашего производства

Токарно-винторезные станки — классика, которая работает до сих пор. Управление вручную, универсальность, ремонтопригодность. Идеальны для мелких серий, ремонтных мастерских, обучения. Но точность зависит от оператора. Это факт.

Станки с ЧПУ (числовым программным управлением) — автоматизация высшего уровня. Программа задаёт траекторию, скорость, подачу. Результат: повторяемость деталей до микрона, работа 24/7, минимальный человеческий фактор. Впрочем, не всегда оправдано для штучных заказов.

Специализированные модели: карусельные, лобовые, многошпиндельные

Карусельные станки — для крупногабаритных заготовок (диаметр до нескольких метров). Шпиндель вертикальный, заготовка крепится на планшайбу. Применяются в энергетике, судостроении, тяжёлом машиностроении. Бывает и так, что без них не обойтись.

Лобовые (токарно-лобовые) — упрощённая версия карусельных, для средних деталей. Многошпиндельные — несколько шпинделей работают параллельно, производительность растёт кратно. Но и цена, и сложность обслуживания тоже. Имеет смысл, правда?

Характеристики: точность, мощность, производительность

Классы точности: от нормального до сверхвысокого

Точность токарного станка определяется классом: Н (нормальный), П (повышенный), В (высокий), А (особо высокий), С (сверхвысокий). Для большинства задач хватает класса Н или П. Сверхточные модели нужны для аэрокосмической отрасли, медицины, оптики. Это серьёзно.

На точность влияют: жёсткость станины, качество подшипников шпинделя, система ЧПУ, температура в цеху. Практика показывает: даже дорогой станок даст сбой, если в помещении скачет температура на 5–10 °С.

Мощность привода и скорость обработки: считаем выгоду

Мощность главного привода — от 3 кВт (настольные модели) до 100+ кВт (тяжёлые станки). Чем мощнее, тем выше скорость съёма металла, но и расход электричества растёт. Расход электричества — не единственная статья: считайте ещё инструмент, обслуживание, простой.

Частота вращения шпинделя — важный параметр. Для стали оптимально 200–800 об/мин, для алюминия — до 3000 об/мин. Универсальные станки имеют коробку скоростей или частотный преобразователь. Что логично.

Где применяют токарные станки: промышленность и творчество

Машиностроение, автопром, ремонт: где без станка никуда

Токарная обработка — основа машиностроения. Валы, втулки, фланцы, крепёж, корпуса насосов — всё это делается на токарных станках. Автопром, авиация, ж/д транспорт, сельхозтехника — везде нужны точные металлические детали. Понимаете масштаб?

Ремонтные мастерские используют токарные станки для восстановления изношенных деталей: наплавка, проточка, нарезка резьбы. Иногда дешевле восстановить, чем покупать новую. И это нормально.

Хобби, образование, малый бизнес: доступные решения

Настольные токарные станки (РМЦ 300–500 мм, мощность 0,5–1,5 кВт) популярны у моделистов, мастеров-самодельщиков, в учебных заведениях. Цена от 50 тыс. ₽, занимают мало места, работают от обычной розетки. Не без проблем, но для старта — вариант.

В колледжах и вузах токарные станки — база для обучения слесарей, технологов, инженеров. Сначала ручное управление, потом ЧПУ. Опыт подсказывает: кто прошёл «ручник», быстрее осваивает автоматику.

Как выбрать токарный станок: 5 критериев для разных задач

От задач к параметрам: чек-лист перед покупкой

Определите задачу: что будете точить? Материал (сталь, алюминий, пластик)? Габариты заготовок? Точность? Серийность? Ответы сузят выбор. Скажу прямо: универсального станка «на все случаи» не существует.

• ✅ РМЦ (расстояние между центрами): минимум на 20% больше самой длинной заготовки
• ✓ Диаметр обработки над суппортом: должен превышать диаметр детали + запас под резец
• ✓ Мощность: для стали — от 3 кВт, для цветмета — можно меньше
• ✓ Точность: класс Н для черновых работ, П и выше — для чистовых
• ✓ Управление: ручное для редких работ, ЧПУ — для серий

Не забудьте про сервис: наличие запчастей, квалифицированных мастеров, гарантийные условия. Зависит от ситуации, но лучше проверить до покупки.

Безопасность и обслуживание: продлеваем срок службы

Правила безопасности: что нужно знать оператору

Работа на токарном станке — это не только точность, но и ответственность. Скажу прямо: пренебрежение техникой безопасности приводит к травмам. Обязательно используйте защитные очки, перчатки (только при настройке, не при работе!), спецодежду без свисающих элементов. Волосы — под головной убор. Это факт.

Перед запуском проверяйте крепление заготовки, исправность патрона, состояние резца. Не оставляйте станок без присмотра во время работы. Бывает и так, что секунда невнимательности стоит дорого.

Техобслуживание: что делать ежедневно, еженедельно, ежегодно

Регулярное ТО — залог долгой жизни станка. Ежедневно: очистка от стружки, проверка уровня СОЖ, визуальный осмотр направляющих. Еженедельно: смазка узлов, проверка натяжения ремней, чистка фильтров. Ежегодно: диагностика электроники, замена изношенных деталей, калибровка. Практика показывает: профилактика дешевле ремонта.

Не экономьте на смазочных материалах и расходниках. Дешёвое масло — быстрый износ шпинделя. Имеет смысл, правда?

Чек-лист перед покупкой: 7 шагов к правильному выбору

Финальная проверка: не упустите важное

Вы ознакомились с типами станков, параметрами, функциями. Осталось свериться с чек-листом. Не торопитесь. Это нормально.

• ✅ Задача: что будете точить? Материал, габариты, точность
• ✓ РМЦ и диаметр: запас минимум 20% к максимальной заготовке
• ✓ Мощность: для стали — от 3 кВт, для цветмета — можно меньше
• ✓ Точность: класс Н для черновых, П и выше — для чистовых
• ✓ Управление: ручное для редких работ, ЧПУ — для серий
• ✓ Сервис: наличие запчастей, мастеров, гарантия
• ✓ Бюджет: учитывайте не только цену, но и эксплуатацию

Итог? Токарный станок — это инвестиция. Правильный выбор окупается качеством деталей, скоростью работы, отсутствием простоев. Универсального рецепта нет, но если пройти по чек-листу — шанс ошибиться минимален. Работает.

Кстати, не забывайте про обучение оператора. Даже лучший станок не раскроет потенциал в неумелых руках. Опыт подсказывает: вложения в знания возвращаются сторицей.
