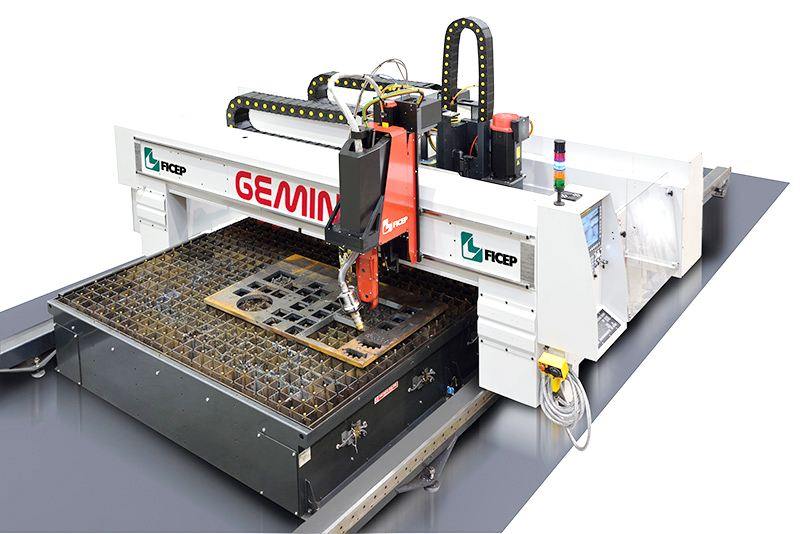

Gemini HPE: современная система для обработки листового металла
Gemini HPE представляет собой высокотехнологичное оборудование для комплексной обработки металлических листов, включая резку, сверление и фрезерование. Система оснащена передовыми технологиями, обеспечивающими высокую производительность и точность.
Конструктивные особенности
Машина включает портальную конструкцию и различные типы режущих головок: сверлильные, плазменные и кислородные горелки. Портальная рама изготовлена из высокопрочных материалов, что обеспечивает её лёгкость и жёсткость.
Установка оборудования осуществляется быстро и просто. Gemini HPE можно транспортировать в контейнере, а монтаж и проверка работоспособности производятся на заводе-изготовителе в Италии. После установки машина подключается к источникам электропитания, газоснабжения и системе отвода дыма.
Линейка включает две основные модели:
-
G25HPE: предназначена для работы с листами шириной до 2540 мм.
-
G32HPE: рассчитана на обработку листов шириной до 3200 мм.
Машина может быть адаптирована для обработки поверхностей длиной до 24 метров, что позволяет использовать её для создания сложных строительных конструкций, таких как мостовые балки и другие инженерные элементы.
Функциональные возможности
Gemini HPE обеспечивает широкий спектр операций, включая:
-
Сверление и фрезерование с использованием специализированных головок.
-
Плазменную резку с применением до трёх плазменных горелок.
-
Кислородную резку с использованием до трёх горелок.
Модель G36HD представляет собой более мощную версию, способную работать с листами шириной до 3600 мм. Она оснащена двумя сверлильными/фрезерными головками, двумя плазменными горелками и тремя кислородными горелками.
Система позволяет производить резку под углом, что необходимо для подготовки металла к последующей сварке. Шпиндель машины обладает мощностью 15 кВт и совместим с различными режущими инструментами.
Машина способна перемещаться по рабочей поверхности, обеспечивая высокую точность обработки. Смена инструментов занимает минимальное время, позволяя выполнять до 24 операций за смену.
Плазменная резка осуществляется с использованием специализированных систем, обеспечивающих глубину реза до 64 мм. Для обработки более толстых листов применяется кислородная резка.
Двигательная установка и управление
Система работает на основе модульной конструкции. Перемещение портала осуществляется посредством зубчато-реечной передачи и двух двигателей. Возможность увеличения длины машины позволяет адаптировать её под конкретные производственные задачи.
Управление машиной реализовано на базе компонентов компании Fanuc. Программное обеспечение разработано на платформе Pegaso, обеспечивая простоту освоения и эффективное использование оборудования.
Для программирования применяются специализированные макросы, автоматически распознаваемые программным обеспечением. Лазерный датчик обеспечивает точное позиционирование листа и корректировку работы машины.
Система безопасности и поддержка
Рабочий стол машины может быть увеличен с 6 до 24 метров, что позволяет обрабатывать крупногабаритные детали. Функциональность "маятникового" режима позволяет обрабатывать лист в одной зоне, а выгружать готовые детали — в другой.
Для обеспечения безопасности используются оптические датчики, определяющие безопасные зоны. В случае возникновения препятствий работа машины автоматически прекращается, а оператор получает соответствующий сигнал.
Опорная решётка для поддержки листа оснащена латунными цилиндрами, обеспечивающими приподнимание листа и предотвращающими контакт режущих инструментов с решёткой. Это способствует увеличению срока службы как инструментов, так и самой решётки.
