Новый измерительный центр Gleason 300GMSL представляет собой современное оборудование для высокоточной диагностики и анализа зубчатых передач в различных механизмах, включая автомобильные и авиационные системы, а также промышленные установки.
Зубчатые передачи играют ключевую роль в передаче силы и движения в механических системах. Для обеспечения их эффективной и долговечной эксплуатации необходимо соблюдение строгих требований к геометрии, точности и качеству поверхности зубьев. Gleason 300GMSL предназначен для проведения комплексных проверок зубчатых колес с использованием лазерных технологий.

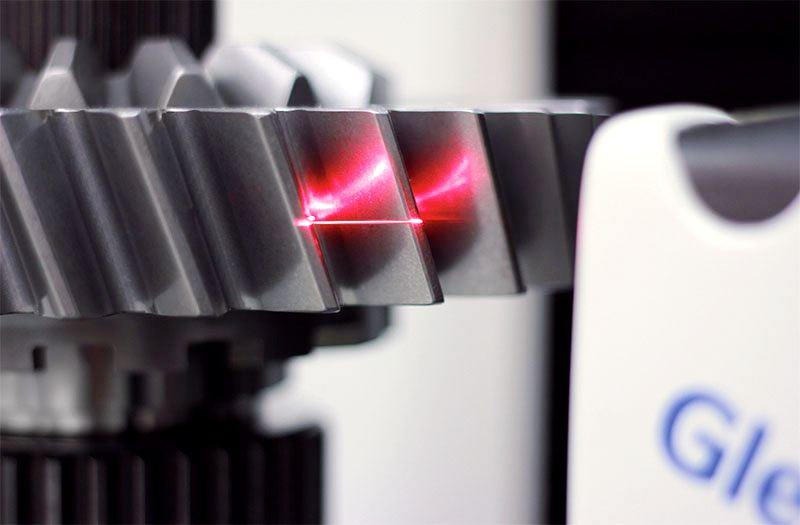

Принцип работы лазерного сканирования
Система Gleason 300GMSL осуществляет сканирование зубчатых колес с помощью лазерного луча, который обеспечивает высокую скорость и точность измерений. За один проход устройства создается детальная цифровая модель зубьев, включающая данные о форме, углах и других геометрических параметрах. Эти данные позволяют выявить отклонения от проектных характеристик и оценить качество изготовления зубчатых колес.
Дополнительно, Gleason 300GMSL генерирует трехмерные модели зубьев, что позволяет визуализировать дефекты материала, такие как недостающие или избыточные участки. Это способствует более точной настройке процессов механической обработки и повышению износостойкости инструментов.
Оптимизация процессов обработки
Трехмерные модели, полученные с помощью Gleason 300GMSL, предоставляют операторам ценную информацию о несоответствиях геометрии зубьев идеальным параметрам. Это позволяет оптимизировать режимы обработки, минимизируя снятие лишнего материала и тем самым повышая эффективность производственных процессов и увеличивая срок службы инструментов.
Анализ взаимодействия зубьев
Прибор позволяет проводить сравнительный анализ геометрии зубьев ведущей и ведомой шестерен, что способствует более глубокому пониманию их взаимодействия. Полученные данные о форме зубьев предоставляют более детальную информацию по сравнению с традиционными методами измерений.
бесконтактные измерения
Одним из преимуществ Gleason 300GMSL является возможность проведения бесконтактных измерений, что исключает физическое воздействие на объект контроля и предотвращает повреждение чувствительных элементов, таких как пластиковые зубчатые колеса. Это обеспечивает высокую точность измерений и сохранность исследуемых образцов.
Комплексный подход к диагностике
Для обеспечения всесторонней проверки качества зубчатых колес Gleason 300GMSL интегрирует лазерные и традиционные методы измерений. Устройство позволяет проводить диагностику труднодоступных участков, оценивать гладкость поверхности и выявлять дефекты, возникающие в процессе шлифовки. В зависимости от задач, прибор может быть оснащен до четырех различных датчиков, что расширяет его функциональные возможности.
Таким образом, Gleason 300GMSL представляет собой высокоэффективное средство для проведения комплексной диагностики зубчатых передач, сочетающее в себе передовые технологии лазерного сканирования и традиционные методы измерений для обеспечения высокой точности и надежности результатов.
