Повышение точности и упрощение измерений
Для повышения точности и удобства измерений необходимо развивать несколько ключевых направлений:
-
Внедрение высокоточных измерительных машин, управляемых компьютерными системами.
-
Оснащение производственного оборудования прецизионными бесконтактными измерительными приборами.
-
Применение лазерных сканирующих систем для бесконтактного измерения геометрических параметров объектов.
-
Разработка универсальных измерительных устройств, адаптированных для решения различных производственных задач и обладающих высокой точностью.
Современные измерительные машины
Современные измерительные машины характеризуются высокой точностью и широким функционалом. Они оснащены компьютерным управлением и способны проводить измерения различных геометрических форм, включая плоские поверхности, призматические объекты, цилиндрические элементы и сложные конфигурации.
Функциональные возможности машин включают:
-
Автоматическое определение геометрических параметров объектов.
-
Генерацию цифровых моделей изделий на основе эталонных образцов.
-
Калибровку и контроль точности производственного оборудования.
-
Измерение крупногабаритных объектов.
Машины оснащены специализированными датчиками, обеспечивающими сбор детализированной информации о геометрических характеристиках измеряемых объектов.
Бесконтактные методы измерения
Одним из наиболее перспективных методов бесконтактного измерения является использование лазерных технологий. Лазерный луч направляется на измеряемый объект, и его отражение фиксируется высокочувствительной камерой. Анализ изменения положения отраженного луча позволяет с высокой точностью определить расстояние до объекта.
Примером такого оборудования является измерительная система WIZprobe, обеспечивающая точность измерений до 1 миллиметра и производительность до 50 измерений в секунду.
Другим методом бесконтактного измерения является использование строкового лазера в сочетании с трехмерной сканирующей камерой, что позволяет проводить измерения сложных геометрических форм.

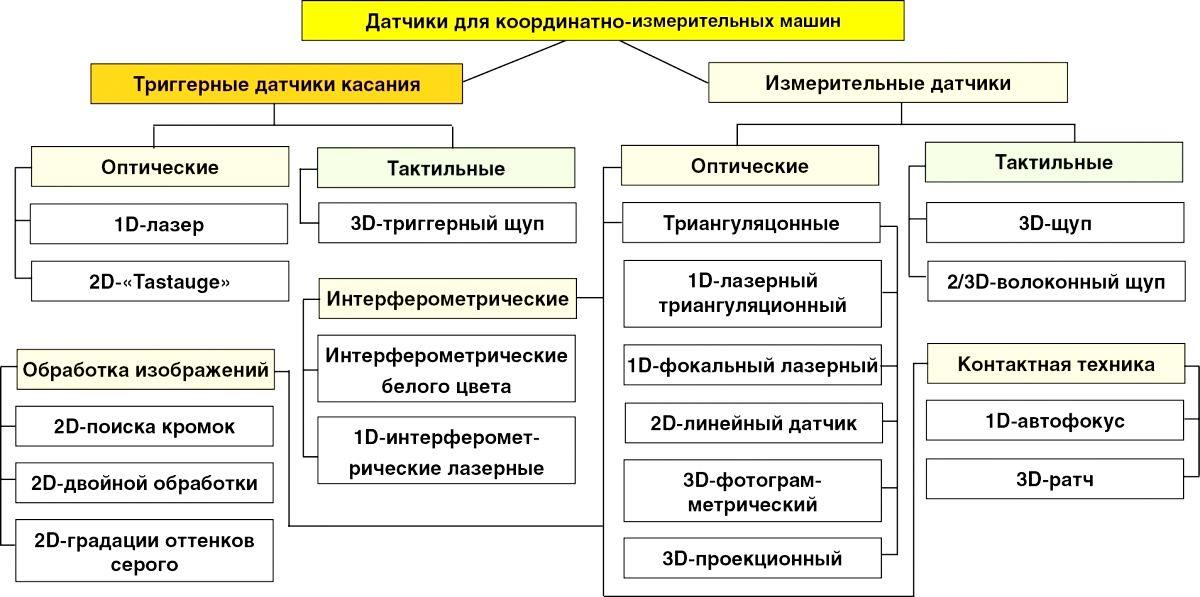

Классификация измерительных машин
Измерительные машины классифицируются по различным признакам, включая тип используемого измерительного датчика, конструктивные особенности и функциональные возможности:
-
Машины с контактными датчиками и щупами.
-
Машины с механической рукой.
-
Машины, оснащенные оптическими камерами.
-
Лазерные сканеры.
-
Лазерные трекеры, предназначенные для измерения крупногабаритных объектов.
Применение измерительных машин в производственных процессах
Использование высокоточных измерительных машин на производственных предприятиях позволяет значительно повысить эффективность и точность контроля качества продукции. Это способствует снижению затрат на создание специализированных климатических условий и минимизации расходов на транспортировку крупногабаритных деталей. Кроме того, такие системы компенсируют влияние внешних факторов, таких как температурные колебания и вибрационные нагрузки, обеспечивая стабильное качество измерений.
Принцип работы измерительных головок
Процесс измерения с использованием измерительных головок включает следующие этапы:
-
Автоматическое планирование траектории движения измерительного щупа, отображаемое на экране системы управления.
-
Возможность корректировки оператором траектории движения щупа для обеспечения контакта с требуемыми точками на поверхности детали.
-
Автоматическое измерение геометрических параметров детали и отображение результатов на экране.
-
Сохранение полученных данных в цифровом формате для последующего анализа и документирования.
Компактные измерительные системы
Компактные измерительные машины, выполненные в виде механической руки, обладают высокой мобильностью и применяются для измерения крупногабаритных деталей и объектов в труднодоступных местах.
Портативные измерительные устройства
Для измерения объектов средних размеров используются портативные измерительные устройства, конструктивно схожие с обычными ручками. Они обеспечивают высокую точность измерений и возможность использования в различных производственных условиях.
Машины с оптическими камерами
Измерительные системы, оснащенные оптическими камерами, предназначены для бесконтактного измерения размеров мелких и тонкостенных деталей, а также объектов микроскопических размеров.
Лазерные сканеры
Лазерные сканеры применяются для измерения сложных геометрических форм, включая как мелкие детали, так и крупные объекты. Полученные данные могут быть использованы для контроля геометрических параметров изделий или создания цифровых моделей.
Стереоскопические камеры
Метод стереоскопической съемки основан на использовании двух видеокамер, регистрирующих объект с различных ракурсов. На основе полученных изображений компьютер генерирует трехмерную модель объекта, которая затем сравнивается с эталонной моделью для выявления отклонений.
Лазерные трекеры и микрометры
Лазерные трекеры используются для измерения больших объектов и контроля точности позиционирования оборудования. Лазерные микрометры предназначены для высокоточного измерения геометрических параметров деталей.
Оптические измерительные системы
Оптические измерительные машины используют световые сигналы для определения углов, линейных размеров и параметров резьбы. Они отличаются простотой использования и высокой точностью, что делает их подходящими для измерения сложных деталей.
Заключение
Современные технологии измерения непрерывно совершенствуются, обеспечивая повышение точности и удобства проведения измерений. Применение высокоточных измерительных систем способствует автоматизации производственных процессов и улучшению контроля качества выпускаемой продукции.
