Введение
В последние годы были разработаны новые высокопрочные алюминиевые сплавы, обладающие улучшенными механическими свойствами по сравнению с традиционными металлическими материалами. Эти сплавы состоят из алюминия и различных легирующих элементов, таких как магний, литий, цинк и другие. Их высокая прочность и низкий удельный вес делают их перспективными для применения в авиакосмической промышленности и других высокотехнологичных областях.
Однако при сварке данных сплавов наблюдается снижение их прочностных характеристик. Для повышения прочности сварных соединений применяются различные методы термической обработки, такие как закалка, старение и другие. Несмотря на это, проблема низкой прочности сварных швов остается актуальной.
Одним из перспективных методов сварки алюминиевых сплавов является лазерная сварка, которая обладает высокой точностью, скоростью и качеством формирования сварных соединений. Однако даже лазерная сварка не позволяет полностью устранить проблему снижения прочности сварных швов.
Цель данного исследования заключается в изучении возможностей повышения прочности сварных швов алюминиевых сплавов с использованием лазерной сварки и последующей термической обработки. В работе рассматриваются различные типы алюминиевых сплавов, их свойства до и после сварки, а также влияние термической обработки на микроструктуру и механические характеристики сварных соединений.
Методика экспериментов
Для проведения экспериментов использовались алюминиевые сплавы различных составов, которые подвергались лазерной сварке. Лазерный луч плавил металл и соединял две детали, обеспечивая формирование качественного сварного шва. Перед сваркой поверхности свариваемых деталей очищались от загрязнений и оксидных пленок.
Лазерная сварка осуществлялась с использованием специализированного оборудования, включающего лазерный источник, оптическую систему фокусировки и систему подачи инертного газа для защиты шва от окисления. После завершения сварки проводилась механическая обработка поверхности шва для удаления оксидных пленок и загрязнений.
Прочность полученных сварных швов оценивалась методом статического растяжения образцов. Микроструктура швов исследовалась с помощью оптического микроскопа, а химический состав и твердость определялись методами спектрального анализа и измерения твердости по Роквеллу.
Для повышения прочности сварных соединений применялись методы термической обработки, такие как закалка и старение. Эти методы позволяют изменить структуру сплава, улучшить его механические свойства и повысить прочность сварных швов.
Основные результаты экспериментов

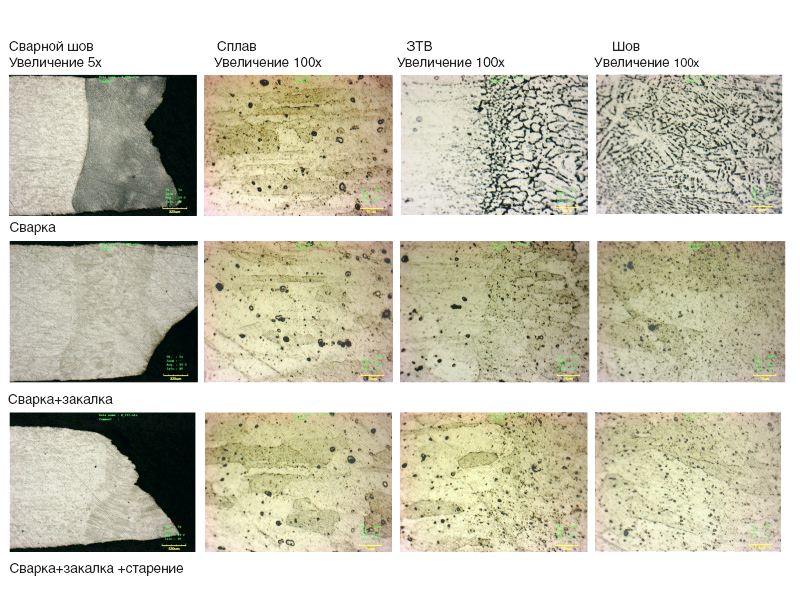

В результате проведенных исследований было установлено, что микроструктура сварных швов отличается от микроструктуры основного сплава, что обусловлено образованием темных агломератов, снижающих прочность соединения. При повышении температуры закалки структура шва становится ближе к структуре основного сплава, что положительно сказывается на его прочностных характеристиках.
Химический состав агломератов также отличается от состава основного сплава. В сплавах системы Al-Mg-Li агломераты содержат повышенное количество циркония (Zr) и пониженное количество магния (Mg). В сплавах системы Al-Cu-Li агломераты обогащены медью (Cu), цирконием (Zr) и скандием (Sc).
Исследования показали, что прочность сварных швов ниже, чем прочность основного сплава. Однако применение методов термической обработки позволяет значительно повысить прочность сварных соединений. Например, после проведения процесса старения прочность сварного шва сплава В-1469 превышает прочность сплава в исходном состоянии.
Заключение
Лазерная сварка в сочетании с термической обработкой представляет собой эффективный метод повышения прочности сварных швов алюминиевых сплавов. Исследования показали, что микроструктурные и химические особенности сварных швов отличаются от основного сплава, что требует индивидуального подхода к выбору режимов термической обработки для каждого типа сплава.
Результаты работы свидетельствуют о возможности значительного улучшения прочностных характеристик сварных соединений алюминиевых сплавов с использованием современных методов сварки и термической обработки. Это открывает новые перспективы для применения данных материалов в высокотехнологичных отраслях промышленности.
