Введение
За последние десятилетия лазерные технологии претерпели значительные преобразования. От простых линзовых систем до сложных многокомпонентных установок, лазеры стали неотъемлемой частью научных исследований и производственных процессов. Их широкое распространение началось в 1960-х годах, открыв новые горизонты в различных областях науки и техники.
Исторический обзор
К концу 1970-х годов сформировались основные принципы применения лазеров. На начальном этапе оптические системы (ОС) выполняли преимущественно функции направления лазерного излучения и его фокусировки. Эти системы были относительно простыми, состояли из одной линзы и требовали ручного управления. Качество работы проверялось после завершения процесса, а для повторных операций проводились корректировки настроек.
Современные требования
В настоящее время лазеры используются в самых разнообразных приложениях, включая создание новых материалов, микрообработку и многие другие высокотехнологичные процессы. Ключевыми требованиями к современным лазерным установкам являются высокая скорость работы, энергоэффективность и минимизация ресурсозатрат.
Функциональные возможности оптических систем
Современные оптические системы выполняют широкий спектр задач, направленных на оптимизацию работы лазерных установок:
-
Обеспечение точного направления лазерного луча в заданную область.
-
Поддержание стабильного уровня мощности лазерного излучения.
-
Реализация сложных траекторий движения лазерного луча в соответствии с заданными параметрами.
-
Формирование требуемого пространственного распределения интенсивности излучения.
-
Минимизация оптических аберраций и бликов для повышения качества обработки.
-
Обеспечение устойчивости к высоким температурам и механическим нагрузкам.

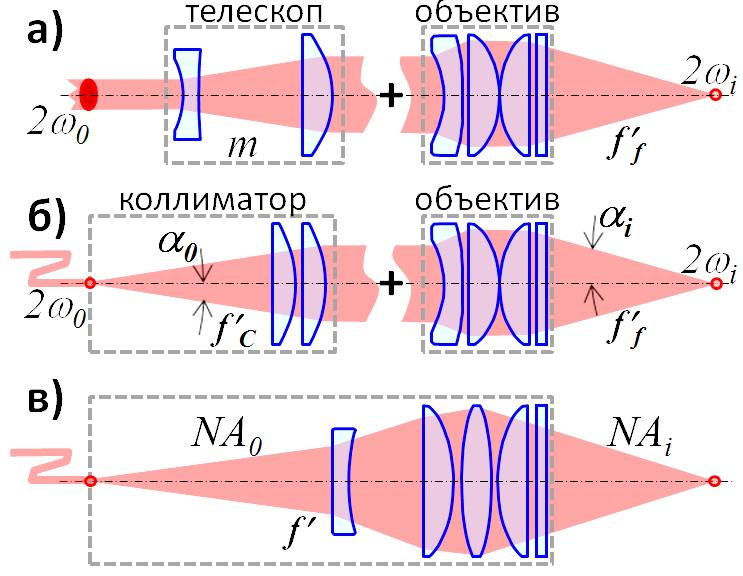

Классификация оптических систем
Системы с осевыми пучками
Данный тип оптических систем используется для управления лазерным лучом путем перемещения объекта или самой системы. Для лазеров на основе твердых и газовых активных сред применяются линзы, обеспечивающие расширение и фокусировку излучения. В случае волоконных лазеров также используются оптические элементы для управления профилем луча.
Сканирующие системы
Эти системы обеспечивают направленное движение лазерного луча посредством вращения линз. Для задач, требующих обработки больших площадей, применяются сканирующие системы, включающие промежуточное формирование изображения и последующее его сканирование.
Системы с изменением профиля луча
Данный тип систем предназначен для модификации формы лазерного луча с целью оптимизации его характеристик для конкретных приложений. Для этого используются специализированные оптические элементы, такие как дифракционные решетки и призмы.
Проблемы, связанные с лазерным излучением
В процессе работы лазерных установок возникают проблемы, связанные с нагревом и деградацией качества лазерного луча. Для решения этих задач применяются различные методы и оптические элементы, включая термостабилизаторы, системы активного охлаждения и адаптивные оптические компоненты.
Заключение
Выбор и разработка оптической системы являются критически важными этапами в создании эффективной лазерной установки. Хотя простые системы могут быть менее производительными, они также способны обеспечивать высокое качество работы. Важно подобрать оптимальное решение, соответствующее конкретным требованиям и условиям эксплуатации.
Литература
-
V. I. Yurevich et al. (2015). Optical design and performance of F-Theta lenses for high-power and high-precision applications. Proc. SPIE.
-
V. I. Yurevich et al. (2019). Successful starting point selection for two-mirror meniscus scanner optimization for laser machining. Opt. Eng.
-
Polaris Motion (2018). Motion control system catalog.
-
F. M. Dickey, L. S. Weichrman, R. N. Shagam (2000). Laser Beam Shaping Techniques. Proc. SPIE.
-
A. Laskin, V. Laskin (2014). Freeform beam shaping for high-power multimode lasers. Proc. SPIE.
-
R. Voelkel, K. J. Weible (2008). Laser beam homogenizing: limitations and constraints. Proc. SPIE.
-
H. Schwede et al. (2001). Multi spot laser beam processing. Fundamentals — Applications — Diagnostics — Quality Assessment. Proc. ICALEO.
-
K. S. Hansen, M. Kristiansen, F. O. Olsen (2014). Beam shaping to control of weldpool size in width and depth. Physics Procedia.
-
C. Goppold, T. Pinder, P. Herwig (2017). Dynamic beam shaping for thick sheet metal cutting. Proc. Laser in Manufacturing LIM.
-
R. Chou et al. (1999). Thermally induced distortion of a high-average-power laser system by an optical transport system. Proc. SPIE.
