Проектирование металлорежущих станков: рекомендации главного конструктора Рязанского Станкозавода
Главный конструктор Рязанского Станкозавода Евгений Антонович Кузнецов поделился опытом проектирования металлорежущих станков, особенно в области токарной обработки. Его знания и многолетний опыт в этой сфере представляют значительный интерес для специалистов.
В рамках рубрики «Новости» мы публикуем основные идеи из выступления Евгения Антоновича, выражая ему благодарность за вклад в развитие станкостроения и стремясь предоставить ценную информацию молодым специалистам.
Проектирование специальных станков
Разработка специализированных станков осуществляется с учетом конкретных требований заказчика. На первом этапе составляется техническое задание (ТЗ), включающее описание имеющихся технологий и оборудования. Рекомендуется лично посетить предприятие заказчика для более детального изучения условий эксплуатации.
Перед посещением необходимо провести анализ аналогичных технологий и оборудования, что позволит предложить наиболее оптимальные решения. Важно не ограничиваться строгими требованиями заказчика, а предлагать современные и эффективные подходы, соответствующие последним тенденциям в области станкостроения.
Выбор технологии и параметров станка требует тщательного анализа конструкций аналогичных моделей. Особое внимание уделяется вопросам безопасности, включая разработку защитных устройств для предотвращения травматизма. Несоблюдение требований безопасности может повлечь за собой юридическую ответственность, особенно в отраслях с повышенными требованиями к охране труда.
Изготовление основных компонентов станка

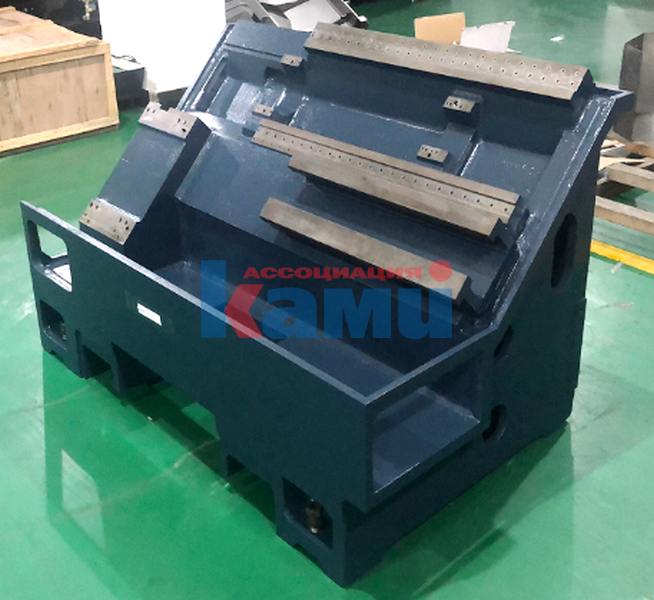

1. Станина
Станина является ключевым элементом конструкции станка, определяющим его жесткость, устойчивость к вибрациям и точность. Традиционно для изготовления станин используется серый чугун, однако его высокая стоимость ограничивает применение. В качестве альтернативы рассматриваются серийные станины или станины из полимербетона, обеспечивающие необходимую стабильность и экономичность.
Для тяжелых условий эксплуатации рекомендуется использовать гидростатические направляющие скольжения, однако их изготовление сопряжено с определенными сложностями. Более практичным решением являются линейные направляющие качения, обеспечивающие высокую грузоподъемность и точность при меньших затратах на установку.
Рязанский станкозавод применяет линейные направляющие фирмы Schneeberger для длинных станин (12-14 метров), обеспечивая высокое качество и поддержку со стороны производителя.
2. Шпиндельная бабка
На специализированных станках используется ограниченный диапазон скоростей вращения шпинделя, что позволяет обойтись без многоступенчатых коробок скоростей. Двухступенчатые механические коробки скоростей дополняются регулируемым электроприводом.
Корпус шпиндельной бабки рекомендуется изготавливать из чугуна, обеспечивая высокую устойчивость к вибрации и долговечность. Важно предусмотреть эффективные системы отвода тепла и смазки, а также симметричную конструкцию для предотвращения смещения оси шпинделя при нагреве.
Выбор подшипников осуществляется на основе расчетов усилий и скорости вращения, с учетом рекомендаций производителей (FAG, SKF, INA, NSK).
3. Суппорт
С внедрением линейных направляющих качения конструкция суппорта претерпела значительные изменения. Современные суппорты представляют собой простые плиты с направляющими, не требующие регулировки и имеющие стандартизированную конструкцию у различных производителей (Schneeberger, THK, HIWIN).
4. Приводы подачи
Привод подачи может осуществляться с помощью шариково-винтовой передачи (ШВП) или реечно-зубчатой передачи. Для сложных станков рекомендуется использовать ШВП не ниже 5-й степени точности, а для станков с ЧПУ – не ниже 3-й степени точности.
Ролико-винтовые передачи (РВП) применяются на станках с усилием до 120 тонн, обеспечивая высокую точность и мощность. Для длинных станков (более 6 метров) используются реечно-зубчатые передачи с двумя реечными колесами, компенсирующими зазор с помощью системы ЧПУ.
Система Master-Slave позволяет минимизировать влияние зазора в реечно-зубчатых передачах.
5. Люнеты
Люнеты предназначены для поддержки длинных заготовок и могут иметь различные конструкции и размеры. Ключевым элементом является выбор роликов, способных выдерживать значительные нагрузки и обеспечивающих высокую точность.
Производители подшипников (SKF) предлагают ролики, основанные на шарико- и роликоподшипниках, однако они имеют ограничение по скорости вращения.
6. Фундамент
Фундамент является основой станка и должен быть спроектирован с учетом требований строительного регламента СНиП 2.02.05-87 «Фундаменты машин с динамическими нагрузками». Чертежи должны содержать требования к фундаменту, оставляя строителям возможность разработки необходимой документации.
Особое внимание уделяется клиновым опорам анкерных болтов, предпочтительно использовать регулируемые опоры с клином и сферической шайбой для обеспечения плотного прилегания к станине.
