Сборка и контроль изделий аэрокосмической промышленности

Сборка корпуса летательного аппарата

Сборка корпуса летательного аппарата представляет собой заключительный и критически важный этап его производства. Целью данного этапа является интеграция всех компонентов аппарата таким образом, чтобы обеспечить их геометрическую точность и соответствие проектным спецификациям. Процесс сборки включает в себя два ключевых этапа:

1. Инспекционный контроль и выравнивание компонентов:

   • Проведение комплексной проверки всех деталей на предмет соответствия требованиям конструкторской документации.

   • При необходимости осуществление точной настройки критически важных узлов и агрегатов.

2. Монтаж компонентов:

   • Физическое соединение всех деталей в единую конструкцию, формирующую корпус летательного аппарата.

Историческая практика контроля и сборки

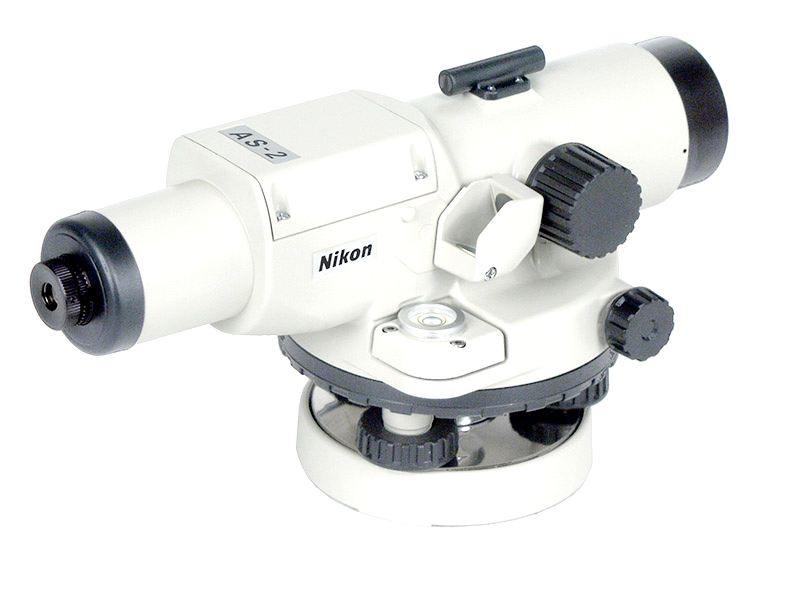

Ранее для обеспечения высокой точности сборки применялись специализированные измерительные инструменты и методики. В частности, использовались оптические приборы, такие как нивелиры и измерительные линейки, для проведения измерений по предварительно установленным реперным точкам.

Недостатки традиционных методов

Традиционные методы характеризовались рядом существенных недостатков, включая:

• Высокую трудоемкость и продолжительность процесса:

  • Требовалась физическая манипуляция с крупногабаритными элементами конструкции.

  • Для проверки одного компонента зачастую требовалось использование нескольких измерительных приборов.

  • Проведение измерений было возможно только в строго контролируемых условиях, например, при достаточном уровне освещенности.

  • Результаты измерений фиксировались вручную, что требовало последующей обработки данных.

• Высокую стоимость:

  • Применение данных методов было экономически оправдано исключительно в условиях крупносерийного производства.

Современные технологии: лазерные измерительные системы

С целью оптимизации процесса сборки и повышения его эффективности в настоящее время активно применяются лазерные трекерные системы. Эти высокотехнологичные устройства обеспечивают высокоточное измерение геометрических параметров деталей.

Принцип работы лазерного трекера

Лазерный трекер представляет собой сложное техническое устройство, включающее следующие основные компоненты:

1. Лазерный излучатель, генерирующий световой луч.

2. Сферический отражатель, служащий для возврата светового луча.

3. Приемное устройство, фиксирующее отраженный сигнал.

4. Вычислительный модуль, осуществляющий обработку полученных данных.

5. Программное обеспечение, визуализирующее результаты измерений на экране.

Принцип работы лазерного трекера заключается в следующем:

1. Лазерный излучатель генерирует световой луч, который направляется на сферический отражатель.

2. Отражатель возвращает луч обратно к приемному устройству.

3. Вычислительный модуль фиксирует параметры луча (расстояние и угол), на основании которых определяется пространственное положение детали.

4. Программное обеспечение визуализирует полученные данные, предоставляя оператору информацию о положении детали в пространстве.

Преимущества использования лазерных трекеров

Лазерные трекерные системы обладают рядом значительных преимуществ, включая:

• Высокую точность измерений, достигающую уровня 0,08 мм.

• Возможность проведения измерений без необходимости создания специализированных моделей конструкции.

• Снижение трудозатрат за счет автоматизации процесса измерений.

• Простоту установки и эксплуатации оборудования.

Применение лазерных трекеров в процессе сборки

Лазерные трекерные системы находят широкое применение как на этапе контроля деталей, так и в процессе сборки корпуса летательного аппарата.

• Контроль деталей:

  • Упрощение и ускорение процесса проверки компонентов.

  • Снижение затрат на проведение измерений.

  • Повышение точности изготовления деталей.

  • Возможность использования одного прибора для выполнения всех необходимых измерений.

  • Отсутствие необходимости физического перемещения аппарата для проведения контроля.

• Сборка:

  • Использование двух основных подходов:

    1. Применение электронных моделей:

       • Полная автоматизация процесса сборки.

       • Высокая точность выполнения монтажных операций.

       • Возможность мониторинга процесса сборки в режиме реального времени.

       • Необходимость наличия готовой 3D-модели конструкции и специализированного оборудования.

    2. Использование традиционных методов с применением шаблонов:

       • Простота и экономичность реализации.

       • Подход эффективен для мелкосерийного производства.

       • Создание упрощенной модели стыков деталей.

       • Возможность проверки взаимного расположения компонентов.

Заключение

Внедрение лазерных трекерных систем в процесс сборки летательных аппаратов позволяет значительно повысить качество и эффективность производства. Выбор конкретного метода зависит от специфики производственного процесса и доступных ресурсов.
