Снижение брака в сварке: контроль сварных швов стоимость и оборудование

Почему возникает брак при сварке и как его снизить

Дефекты сварных швов возникают по разным причинам. Чаще всего это нарушение технологии, некачественные материалы или недостаточная квалификация сварщиков. На практике до 70% дефектов можно предотвратить при правильном подходе.

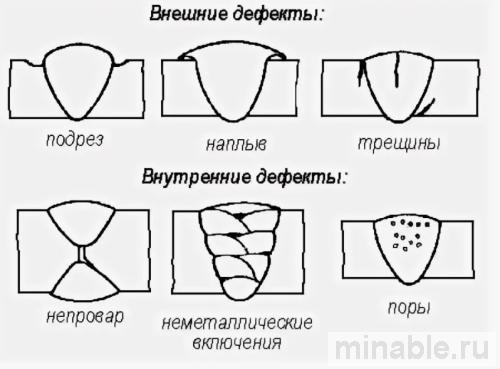

Основные виды брака делятся на три группы:

• ✅ Внешние дефекты: подрезы, наплывы, кратеры, поры на поверхности
• ⭐ Внутренние дефекты: непровары, шлаковые включения, газовые поры
• ❌ Сквозные дефекты: трещины, сквозные поры, непровары по всей толщине

А что если дефекты обнаружены поздно? Тогда цена исправления возрастает в разы. По практике, стоимость устранения дефекта на этапе монтажа в 3-5 раз выше, чем при своевременном обнаружении.

Кстати, распространённая ошибка — экономия на подготовке кромок. Неправильная разделка ведёт к непроварам, которые сложно обнаружить без ультразвукового контроля. Цена дефектоскопии кажется высокой, пока не посчитаешь убытки от аварии.

Методы контроля качества сварных соединений

Современная промышленность использует несколько методов контроля. Каждый имеет свои плюсы и минусы. Выбор зависит от типа соединений, толщины металла и требований к качеству.

Визуально-измерительный контроль (ВИК) — базовый метод. Он позволяет выявить поверхностные дефекты и проверить геометрию шва. Стоимость ВИК начинается от 2000 рублей за объект. Это недорого, но метод не обнаруживает внутренние дефекты.

Ультразвуковой контроль (УЗК) — самый распространённый метод неразрушающего контроля. Он выявляет внутренние дефекты с точностью до 95%. Цена УЗК составляет 600-1728 рублей за погонный метр в зависимости от толщины.

Капиллярный контроль (цветная дефектоскопия) обнаруживает мельчайшие трещины на поверхности. Стоимость начинается от 650 рублей за стык. Метод прост, но требует чистоты поверхности.

Радиографический контроль (рентген) даёт наиболее полную картину, но дорог и требует специальных мер безопасности. Цена одного снимка — от 500 рублей.

Оборудование для контроля: купить или арендовать

Вот где многие руководители совершают ошибку. Покупка собственного оборудования кажется выгодной, но не всегда это так.

Давайте посчитаем. Ультразвуковой дефектоскоп стоит от 120 000 до 1 200 000 рублей. Плюс обучение оператора — от 13 000 рублей. Плюс поверка оборудования ежегодно — ещё 10-20% от стоимости.

А что если заказать услуги? Дефектоскопия цена которой составляет 600 рублей за метр, при небольших объёмах выгоднее. Честно говоря, при объёме до 500 метров в год покупка оборудования не окупается.

Но есть нюанс: если у вас постоянное производство с большими объёмами, собственное оборудование окупается за 12-18 месяцев. По практике, при контроле более 1000 метров швов в год выгоднее купить дефектоскоп.

Между нами, есть третий вариант — аренда оборудования. Некоторые компании предлагают аренду дефектоскопов от 5000 рублей в сутки. Это удобно для разовых проектов.

Расчёт затрат на снижение брака

Теперь главное — экономика. Сколько реально можно сэкономить на контроле качества?

Видите разницу? Да, контроль стоит денег. Но убытки от брака в разы выше. По практике предприятий, внедрение системного контроля снижает общие затраты на 30-40%.

Погодите, а если считать долгосрочно? При регулярном контроле уровень брака падает с 10% до 2-3%. Это значит, что экономия растёт с каждым месяцем. Смотрите сами: за год предприятие экономит до 3-4 миллионов рублей на средних объёмах.

И ещё момент: репутация. Клиенты предпочитают работать с подрядчиками, которые гарантируют качество. А гарантия невозможна без контроля. По опыту, компании с сертифицированной системой контроля получают на 20% больше заказов.

Обучение персонала: контролёры или аутсорс

Оборудование — это полдела. Нужны квалифицированные кадры. Обучение сварщиков-контролёров стоит от 5 500 до 13 000 рублей за курс. Но это только начало.

Программа обучения включает:

1. Теорию сварочных процессов и технологий
2. Методы неразрушающего контроля (УЗК, ВИК, капиллярный)
3. Работу с оборудованием (практика 100+ часов)
4. Изучение ГОСТ и нормативной документации
5. Аттестацию по правилам ПБ 03-273-99

Длительность обучения — от 72 до 240 часов. Это 2-4 недели. За это время сотрудник оторван от производства.

А что если аутсорс? Специализированные лаборатории берут на себя весь контроль. Не нужно обучать своих сотрудников, покупать оборудование, проходить аккредитацию. По практике, для малых предприятий аутсорсинг выгоднее на 40-50%.

Но есть подводные камни. Внешние контролёры могут не знать специфику вашего производства. И если они задержат проверку, встанет вся работа. Поэтому важно прописать в договоре санкции за срыв сроков.

Типичные ошибки при организации контроля

На практике предприятия совершают одни и те же ошибки. Разберём самые распространённые.

• ❌ Ошибка 1: Экономия на оборудовании. Покупка дешёвого дефектоскопа за 120 000 рублей вместо нормального за 500 000. Результат — пропуск дефектов и ложные срабатывания.
• ❌ Ошибка 2: Контроль только готовых изделий. Нужно контролировать на всех этапах: подготовка кромок, прихватка, каждый слой шва. Позднее обнаружение увеличивает стоимость исправления в 3-5 раз.
• ❌ Ошибка 3: Отсутствие документации. Без журналов контроля и актов невозможно отследить динамику качества. При проверке надзорных органов — штрафы до 50 000 рублей.
• ❌ Ошибка 4: Обучение «для галочки». Отправили сотрудника на двухдневные курсы и считаете, что он теперь эксперт? Нужно минимум 240 часов практики.
• ⭐ Преимущество: Системный подход снижает брак на 60% и экономит до 40% бюджета на переделки.

Смотрите сами. Неочевидный плюс — мотивация сварщиков. Когда они знают, что каждый шов проверяют, качество растёт само собой. По опыту, уровень брака падает на 30% только за счёт осознания контроля.

Какое оборудование выбрать для небольшого производства?

Для объёмов до 500 метров швов в месяц выгоднее заказать услуги дефектоскопии. Цена составляет 600-1700 рублей за метр. Покупка оборудования окупится только через 2-3 года. Аутсорсинг снимает проблемы с поверкой, обучением и аккредитацией.

Сколько стоит обучение контролёра сварочных работ?

Базовый курс стоит от 5 500 до 13 000 рублей. Но это только начало. Дополнительно нужна практика на оборудовании — ещё 20-30 тысяч рублей. И ежегодное повышение квалификации — от 10 000 рублей. Итого первый год подготовки специалиста обходится в 40-50 тысяч рублей.

Как быстро окупается собственный дефектоскоп?

При контроле более 1000 метров швов в год оборудование окупается за 12-18 месяцев. Ультразвуковой дефектоскоп стоит от 120 000 рублей. При стоимости услуг 600 рублей за метр, собственный контроль выгоднее при объёме от 200 метров в месяц.

Можно ли снизить брак без дорогого оборудования?

Да, на 30-40% брак снижается за счёт обучения сварщиков и соблюдения технологии. Визуальный контроль бесплатен, но требует квалификации. Главное — системный подход: контроль на всех этапах, а не только готовых изделий.

Что выгоднее: свой контролёр или аутсорсинг?

Для малых предприятий (до 500 м/месяц) аутсорсинг дешевле на 40-50%. Для средних и крупных производств выгоднее свои специалисты. Смешанная схема работает лучше всего: критичные швы проверяют свои, остальное — на аутсорсе.

Подведём итоги. Снижение брака в сварке — это не расходы, а инвестиции. Контроль сварных швов стоимость которого кажется высокой, окупается за счёт предотвращения переделок и простоев. Дефектоскопия цена которой начинается от 600 рублей за метр, экономит предприятию сотни тысяч рублей. Обучение сварщиков-контролёров требует вложений, но квалифицированный персонал — это гарантия качества. Выбор между собственным контролем и аутсорсингом зависит от объёмов производства. Главное — не экономить на качестве, ведь цена ошибки слишком высока.
