Применение 3D-сканирования в диагностике, восстановлении и проверке деталей машин
Введение
В процессе эксплуатации машин и механизмов их детали подвержены износу и повреждениям, требующим точного измерения и восстановления. Например, валы и корпусные детали могут иметь сложные геометрические формы с углублениями и отверстиями, что затрудняет использование традиционных измерительных инструментов, таких как микрометры. В таких случаях применяется технология 3D-сканирования, обеспечивающая высокую точность и скорость измерений, а также возможность детального анализа состояния деталей.
Преимущества 3D-сканирования

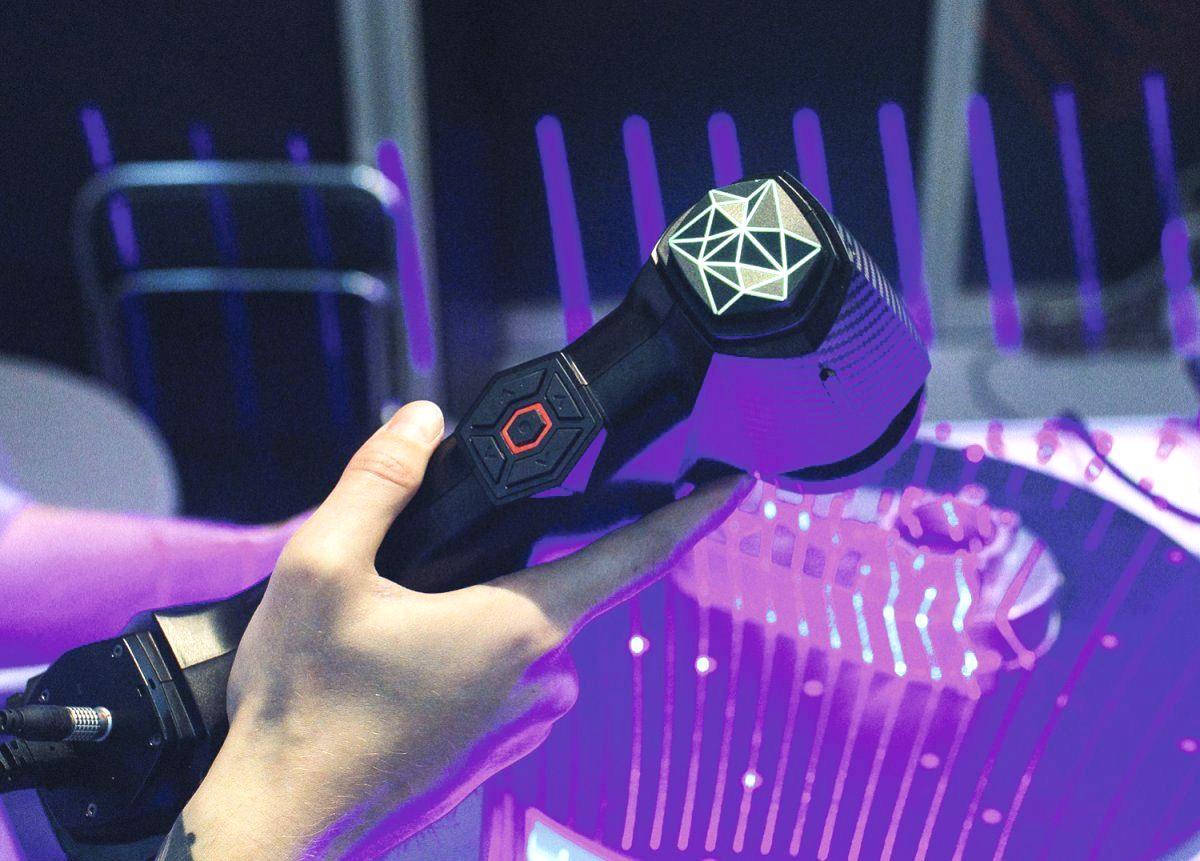

3D-сканеры представляют собой специализированные устройства, предназначенные для создания цифровых копий объектов. Они широко применяются в производственных процессах для контроля качества деталей, их ремонта и измерения геометрических параметров. Основные преимущества использования 3D-сканеров включают:
-
Высокую точность измерений, достигающую до 15 микрометров.
-
Возможность сканирования сложных и труднодоступных участков деталей.
-
Простоту и удобство использования, позволяющее проводить сканирование на месте без необходимости демонтажа деталей.
-
Автоматизацию процесса измерения и анализа данных.
Процесс восстановления деталей с использованием 3D-сканирования
Процесс восстановления деталей с применением 3D-сканирования включает следующие этапы:
-
Сканирование поврежденных участков детали для оценки степени износа и выявления дефектов.
-
Подготовка детали к восстановлению, которая может включать нанесение специального покрытия или подготовку поверхности.
-
Нанесение металлического покрытия на поврежденные участки. Толщина покрытия варьируется в зависимости от степени износа и требований к детали и может составлять от нескольких микрометров до 2 мм.
-
Механическая обработка детали для достижения необходимых геометрических параметров.
-
Финальная проверка восстановленной детали с использованием 3D-сканера для оценки соответствия заданным требованиям.
Примеры применения технологии
Пример 1: восстановление валов с неравномерным износом
В случае неравномерного износа валов 3D-сканирование позволяет точно определить степень повреждения и выбрать оптимальную толщину металлического покрытия. Это предотвращает деформацию и разрушение детали.
Пример 2: компенсация просадки корпусных отверстий
При уменьшении размеров отверстий в корпусных деталях 3D-сканирование используется для точного измерения степени просадки. В зависимости от величины просадки, может быть применено покрытие с одной или обеих сторон, а также добавлены дополнительные слои материала с контролем процесса с помощью сканера.
Применение 3D-сканирования в производственных процессах
3D-сканирование играет важную роль в контроле качества покрытий, наносимых на детали. С его помощью можно сравнивать фактические размеры детали с цифровой моделью, что позволяет точно оценивать толщину и равномерность покрытия.
Преимущества использования 3D-сканирования:
-
Возможность проведения измерений непосредственно на оборудовании без его демонтажа.
-
Высокая точность контроля толщины покрытия, что снижает вероятность ошибок и экономит время.
-
Универсальность применения для деталей любой формы и размера.
-
Повышение эффективности производственных процессов за счет автоматизации измерений.
Примеры восстановленных деталей
С помощью 3D-сканирования можно создавать цифровые копии деталей любой сложности и конфигурации. Примеры деталей, подлежащих восстановлению с использованием данной технологии, включают:
-
Валы с отверстиями сложной формы.
-
Насосные детали.
-
Плунжеры.
-
Крыльчатки.
-
Другие детали машин и механизмов.
Использование 3D-сканирования при моделировании и сборке узлов
Технология 3D-сканирования также применяется при проектировании и сборке сложных узлов машин и механизмов. Она позволяет создавать точные цифровые модели узлов, проводить анализ их геометрии и сравнивать с проектными чертежами. Это особенно актуально для крупногабаритных узлов, таких как элементы водного транспорта, дирижабли и экранопланы.
Заключение
Технология 3D-сканирования является эффективным инструментом для диагностики, восстановления и проверки деталей машин и механизмов. Она обеспечивает высокую точность измерений, возможность детального анализа состояния деталей и автоматизацию производственных процессов. Применение 3D-сканирования способствует снижению затрат, повышению качества ремонта и оптимизации производственных операций.
