Выбор настольного токарно-винторезного станка

НАСТОЛЬНЫЕ ТОКАРНО-ВИНТОРЕЗНЫЕ СТАНКИ: ОПРЕДЕЛЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ

Настольные токарно-винторезные станки представляют собой компактные, но высокопроизводительные устройства, предназначенные для обработки различных материалов, включая металлы, пластики и древесину. Эти станки находят широкое применение в образовательных учреждениях, мастерских и даже в домашних условиях для изготовления разнообразных изделий. Их многофункциональность и компактные размеры делают их востребованными в различных сферах деятельности.

Основные функции токарно-винторезных станков включают:

• Обработку цилиндрических и конических поверхностей.

• Нарезание резьбы различных типов (например, метрической или дюймовой).

• Выполнение других операций по механической обработке материалов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ НАСТОЛЬНЫХ ТОКАРНО-ВИНТОРЕЗНЫХ СТАНКОВ

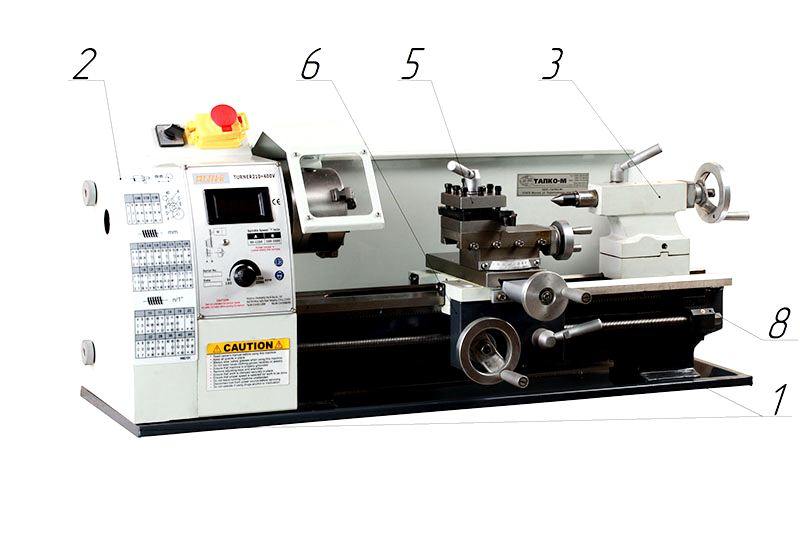

Основными элементами конструкции настольного токарно-винторезного станка являются:

1. Станина — несущая основа станка, обеспечивающая его устойчивость и точность. Станина обычно изготавливается из чугуна или высокопрочных металлических сплавов.

2. Передняя бабка — узел, удерживающий и вращающий обрабатываемую деталь. Внутри передней бабки расположен шпиндель, приводимый в движение электродвигателем.

3. Задняя бабка — устройство, поддерживающее противоположный конец детали и позволяющее закреплять различные режущие и измерительные инструменты.

4. Суппорт — механизм, обеспечивающий перемещение режущего инструмента в различных направлениях. Верхняя часть суппорта может быть оснащена поворотной головкой.

5. Коробка скоростей — узел, регулирующий частоту вращения главного вала станка.

6. Фартук — механизм, преобразующий вращательное движение главного вала в поступательное движение суппорта.

ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ ОСНОВНЫХ УЗЛОВ

1. Станина:

   • Обеспечивает крепление передней и задней бабок.

   • Гарантирует устойчивость и жесткость конструкции станка.

2. Передняя бабка:

   • Удерживает и вращает обрабатываемую деталь.

   • Включает в себя шпиндельный узел с приводом от электродвигателя.

3. Задняя бабка:

   • Поддерживает деталь с противоположной стороны.

   • Может использоваться для закрепления дополнительных инструментов и приспособлений.

4. Суппорт:

   • Осуществляет перемещение режущего инструмента по различным траекториям.

   • Верхняя часть суппорта оснащена механизмом для поворота режущей головки.

5. Фартук:

   • Преобразует вращательное движение главного вала в поступательное перемещение суппорта.

   • Реализует функцию подачи режущего инструмента.

КРИТЕРИИ ВЫБОРА НАСТОЛЬНОГО ТОКАРНО-ВИНТОРЕЗНОГО СТАНКА

При выборе настольного токарно-винторезного станка необходимо учитывать следующие факторы:

• Качество материалов, используемых в конструкции станка.

• Точность и стабильность работы основных узлов и механизмов.

• Тип привода (ременной или ременной с зубчатой передачей), который должен обеспечивать надежность и простоту эксплуатации.

Ременной привод, как правило, характеризуется высокой надежностью и простотой в обслуживании, что делает его предпочтительным выбором для большинства пользователей.
