Простое объяснение технологии прямого 3D-редактирования
Введение
Технология прямого редактирования цифровых моделей представляет собой инновационный метод модификации трехмерных объектов без применения специализированных программных средств, которые использовались на этапе их разработки. Это существенно упрощает процесс работы с моделями, особенно в ситуациях, требующих внесения изменений в уже завершенные проекты.
Значимость технологии
Конструкторские и чертежные модели являются основой для создания технологических моделей и инструкций, необходимых для производственного процесса. В некоторых случаях объем технической документации может значительно превышать объем исходных моделей и чертежей.
Отсутствие возможности прямого редактирования вынуждает использовать множество различных программных продуктов, что влечет за собой значительные затраты на их поддержку и обучение персонала. Даже при использовании унифицированных программных решений на рабочих местах конструкторов и технологов, их функциональные возможности могут не соответствовать специфическим требованиям производства. Это приводит к необходимости повторной модификации моделей, что нарушает производственный процесс и снижает его эффективность.
Функциональные возможности ADEM
ADEM — это комплексная программная система, предоставляющая широкий спектр инструментов для эффективного редактирования цифровых моделей. В платформе реализованы два основных метода работы: редактирование на уровне вершин и на уровне поверхностей.
Редактирование на уровне вершин

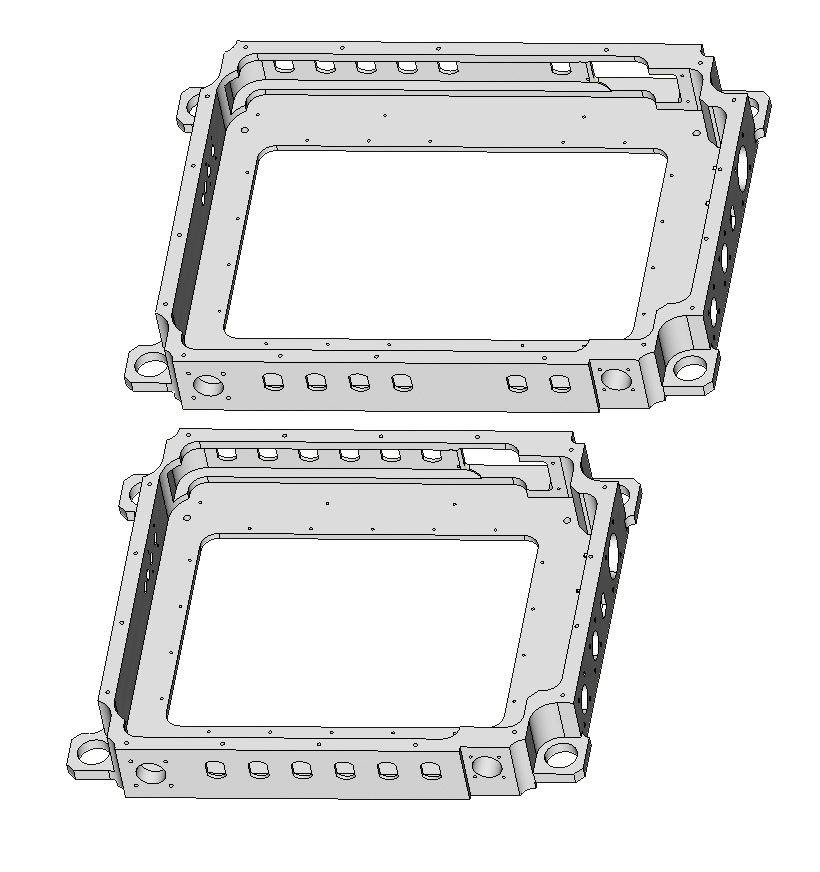

Данный метод позволяет изменять геометрическую форму детали, сохраняя ее целостность. Пользователь имеет возможность манипулировать отдельными вершинами, осуществляя локальные модификации модели.
Редактирование на уровне поверхностей
Этот метод предоставляет более широкие возможности, включая удаление, перемещение, копирование и зеркальное отражение участков поверхности.
Внедрение новых функций
В последнее время в ADEM была внедрена новая функция, упрощающая процесс изменения таких параметров, как диаметр отверстий, радиус закруглений и других конструктивных элементов. Это существенно облегчает работу конструкторов и технологов.
Инструменты выбора элементов
ADEM оснащена специализированными инструментами, позволяющими быстро и точно выбирать необходимые для редактирования элементы модели, такие как валы, отверстия, закругления и другие конструктивные элементы.
Решение комплексных задач
В модуле ADEM CAD Expert реализованы функции для решения сложных инженерно-конструкторских задач, включая удаление отверстий, упрощение геометрических моделей, объединение цилиндрических элементов и другие операции.
Автоматизация технологических процессов
Модуль ADEM CAM Expert
Модуль ADEM CAM Expert предназначен для автоматического преобразования трехмерных моделей деталей в технологические инструкции для станков. Поддерживаются различные виды обработки, включая фрезерную, лазерную, сверлильную и токарную обработку.
Принцип работы
-
Модуль производит анализ трехмерной модели, идентифицируя ключевые элементы, такие как пазы, стенки и другие конструктивные особенности.
-
Формируется план обработки, включающий перечень необходимых операций и перечень используемых инструментов.
-
Рассчитывается траектория движения режущего инструмента.
-
Предоставляется визуализация процесса обработки.
-
Генерируется полный комплект технологической документации.
Преимущества
-
Сокращение времени на программирование производственных процессов.
-
Поддержка моделей, созданных в различных программных продуктах.
-
Возможность гибкой настройки модуля под специфические требования производства.
Заключение
Технология прямого редактирования и модуль ADEM CAM Expert представляют собой высокоэффективные инструменты, обеспечивающие ускорение и упрощение работы с трехмерными моделями, а также автоматизацию производственных процессов. Это способствует снижению затрат, повышению качества продукции и оптимизации производственной деятельности.
