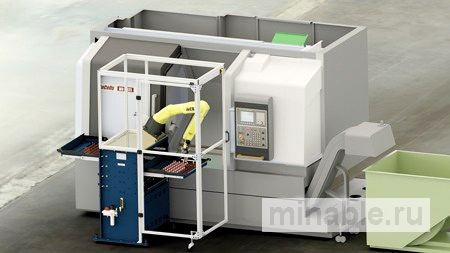

Компания Automated Cells & Equipment (ACE) разработала инновационное устройство для автоматизации производственных процессов — систему MD Mate. Это решение оптимизирует использование рабочего пространства и повышает гибкость функционирования токарных, фрезерных и шлифовальных станков, предназначенных для мелкосерийного производства. Система обеспечивает перемещение заготовок и деталей посредством выдвижных ящиков.
MD Mate состоит из четырех прочных контейнеров, оснащенных держателями для деталей. Контейнеры могут быть настроены для постоянного размещения заготовок в определенных позициях, что облегчает доступ роботов к ним. Оператор имеет возможность загружать и выгружать заготовки из безопасной зоны, что минимизирует риски травматизма и повышает производительность труда.
Функциональный алгоритм работы системы MD Mate включает следующие этапы:
-
Оператор осуществляет открытие контейнера, размещение заготовок и последующее закрытие контейнера.
-
Активизируются рабочие механизмы станка и робота.
-
Робот перемещается к соответствующему контейнеру, извлекает его и транспортирует в рабочую зону.
-
Робот осуществляет извлечение первой заготовки из контейнера и установку ее на станок.
-
По завершении обработки заготовки робот производит ее возврат в контейнер.
-
Процесс повторяется для следующего контейнера.
Система MD Mate обеспечивает непрерывность производственного цикла за счет возможности загрузки и выгрузки заготовок и готовых изделий вне рабочей зоны. Габаритные размеры каждого контейнера составляют 60x40x10 см, при этом максимальная грузоподъемность составляет 25 кг, что позволяет хранить различные типы заготовок и готовых деталей.
Для точного позиционирования контейнеров используются специализированные механизмы. Контейнеры могут быть установлены в трех различных конфигурациях: внутри крупной защитной клетки, внутри другого контейнера или в положении, обеспечивающем удобный доступ оператора. Конструкция контейнеров выполнена из высокопрочной стали и включает поддон для сбора технологических жидкостей и датчики положения, интегрированные в систему управления.
