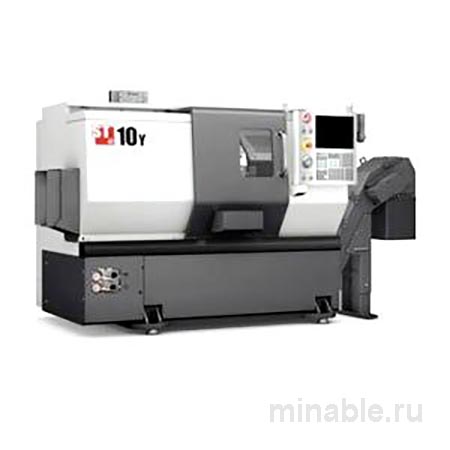

Многофункциональные обрабатывающие центры модели ST-10Y компании Haas Automation разработаны для высокоточной шлифовки и фрезерования деталей сложной конфигурации. Компактные габариты данных центров позволяют их установку в условиях ограниченного производственного пространства.
Ключевые технические характеристики ST-10Y:
-
Диапазон перемещения по оси Y составляет 100 мм с допустимым отклонением от центральной оси в пределах ±50 мм, что обеспечивает эффективное выполнение операций фрезерования, сверления и нарезания резьбы.
-
Оборудование оснащено вращающимися фрезами, способными генерировать значительный крутящий момент в процессе обработки.
Максимальные габариты обрабатываемых деталей составляют 228×335 мм, при этом наибольший диаметр обрабатываемых изделий достигает 413 мм. Модель ST-10Y оборудована гидравлическим зажимным патроном диаметром 165 мм с тремя кулачками и 12-позиционной револьверной головкой. Шпиндель имеет диаметр отверстия 58,6 мм.
Двухприводной двигатель центра обеспечивает максимальную частоту вращения до 6000 об/мин, крутящий момент до 1300 Нм и мощность 15 л.с. Перемещение по осям X и Z осуществляется с максимальной скоростью до 30 м/мин.
Система управления включает 15-дюймовый жидкокристаллический монитор и USB-порт. Удаление стружки осуществляется с помощью ленточного конвейера. Задняя бабка оснащена ручным приводом, а пиноль приводится в движение гидравлически. Также предусмотрена автоматическая измерительная головка для мониторинга состояния инструмента, приемник обрабатываемых изделий и система подачи смазочно-охлаждающей жидкости под высоким давлением.
