Новая серия универсальных токарных станков с числовым программным управлением (ЧПУ) INDEX предназначена для обработки деталей в соответствии с индивидуальными требованиями. В серию входят модели INDEX B400, B500, TRAUB TNA400 и новейшая модель TRAUB TNA500, отличающаяся более мощными шпинделями по сравнению с предыдущей моделью. Благодаря оптимальному соотношению цены и качества, TRAUB TNA500 представляет собой перспективное оборудование для производственных процессов.
Основные технические характеристики TRAUB TNA500 включают:
-
Главный шпиндель с диаметром 102 мм, максимальным зазором 400 мм, длиной точения 750 мм.
-
Мощность приводного шпинделя составляет 37,5 кВт, максимальная частота вращения достигает 3150 об/мин, максимальный крутящий момент — 1020 Нм.
-
Все четыре станка оснащены общей станиной, что облегчает их обслуживание и эксплуатацию.
Системы управления для станков INDEX и TRAUB различаются:
-
Модели INDEX B400 и B500 оснащены контроллером Siemens Sinumerik 840D sl.
-
Модели TRAUB TNA400 и TNA500 оборудованы контроллером TRAUB TX8i-s V8, разработанным на базе элементов управления Mitsubishi.
Для обработки длинных заготовок на станках TRAUB TNA500 и TNA400 предусмотрена задняя бабка с увеличенными роликовыми направляющими. Опционально доступна конфигурация с контршпинделем A8 для повышения точности обработки деталей.

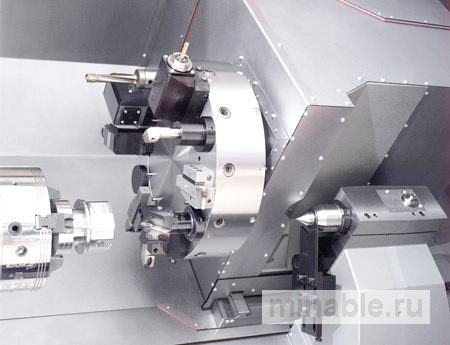

Модель TRAUB TNA500 оснащена револьверной головкой на 12 станций с запатентованными W-образными зубьями. Данная конструкция обеспечивает быструю смену держателей и оптимизирует передачу усилий при использовании массивных сверл и расточных оправок. Также возможно использование дисковой головки в качестве альтернативного варианта.
Станок предназначен для мелкосерийного и среднего производства. Опционально доступен набор прутков для загрузчика и манипуляторное устройство для размещения деталей на конвейерной ленте.
Для полной автоматизации производственного процесса станок может быть интегрирован с роботизированной ячейкой iXcenter. Шестиосевой робот грузоподъемностью до 12 кг установлен на платформе перед рабочей зоной станка. Доступ к рабочей зоне осуществляется через автоматическую дверь. Ячейка iXcenter оборудована компактной системой хранения на 22 поддона. Возможность интеграции последующих процессов, таких как очистка, измерение и удаление заусенцев, предусмотрена в рамках роботизированной ячейки.
