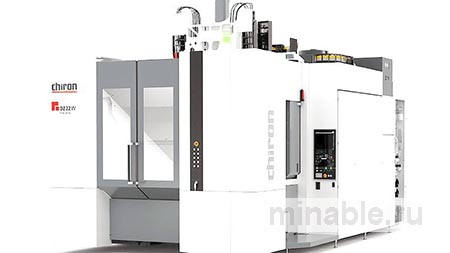

Новые двухшпиндельные обрабатывающие центры Chiron Group серии DZ 22
Компания Chiron Group представляет новую серию обрабатывающих центров DZ 22, предназначенных для высокоскоростной и высокоточной обработки крупных и сложных деталей. В их числе — корпуса двигателей, масляные насосы и элементы шасси.
Технические возможности станков:
Станки серии DZ 22 обладают высокой производительностью и точностью обработки. Они способны обрабатывать крупные детали с использованием двух методов загрузки и обеспечивают достаточную рабочую зону для размещения крупногабаритных изделий.
Основные параметры:
-
Четырехосевые станки:
-
Габаритные размеры: 680 x 1330 мм
-
Максимальная масса обрабатываемой детали: 600 кг
-
Максимальная скорость: 120/120/90 м/мин
-
Максимальный ход: 620/650/600 мм
-
Ускорение: 10/10/17 м/с²
-
Ёмкость инструментального магазина: до 77 инструментов
-
Время смены инструмента: 3,1 с
-
-
Двушпиндельные пятиосевые станки:
-
Габаритные размеры: 599 x 340 мм
-
Максимальная масса обрабатываемой детали: 150 кг
-
Максимальная скорость: 120/120/90 м/мин
-
Максимальный ход: 620/650/600 мм
-
Ускорение: 10/10/17 м/с²
-
Ёмкость инструментального магазина: до 77 инструментов
-
Время смены инструмента: 3,1 с
-
Конструктивные особенности:
Ключевой особенностью станков является наличие подвижной платформы, которая обеспечивает жёсткость конструкции и эффективное охлаждение обрабатываемых деталей, что способствует повышению точности обработки.
Типы шпинделей:
В зависимости от характера обрабатываемых материалов и задач, станки могут быть оснащены различными типами шпинделей:
-
Высокоскоростной шпиндель:
-
Максимальная частота вращения: 20 000 об/мин
-
Максимальный крутящий момент: 137 Нм
-
Рекомендуется для обработки деталей из алюминия.
-
-
Прочный шпиндель:
-
Максимальная частота вращения: 12 500 об/мин
-
Максимальный крутящий момент: 200 Нм
-
Предназначен для обработки твёрдых материалов.
-
Дополнительно доступна версия станка со шпинделем HSK-A100, обеспечивающая повышенную стабильность и производительность.
Система управления:
Управление станком осуществляется через интуитивно понятную панель, расположенную вблизи рабочей зоны. Визуальный контроль за процессом обработки возможен через большие окна. Для быстрой замены инструмента во время работы предусмотрен цепной магазин.
Станки поддерживают два типа передачи: шариковинтовую и линейную, а также два варианта пластин: для четырехосевых и пятиосевых конфигураций.
Дополнительные опции:
Для повышения эффективности работы Chiron Group предлагает ряд дополнительных опций, включая роботов-погрузчиков и системы управления поддонами. Интеграция с модулями SmartLine позволяет оптимизировать производственные процессы, улучшить качество продукции и продлить срок службы оборудования.
