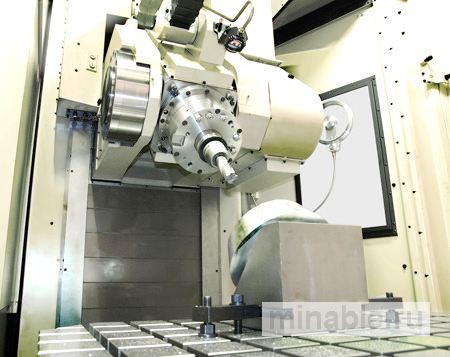

Пятиосевой горизонтальный обрабатывающий центр с наклонным шпинделем модели HU100-TS 100, разработанный компанией Mitsui Seiki, предназначен для высокоточной и надежной обработки твердых материалов, таких как титан и инконель. Эти материалы широко применяются в аэрокосмической промышленности, энергетическом секторе и других отраслях, где критичны показатели долговечности и точности.
Оборудование адаптировано для работы с крупными и массивными заготовками из твердых сплавов, обеспечивая удобство обработки по сравнению с традиционными станками с горизонтальным столом и цапфой. Конструкция неподвижного стола и наклонной головки способствует созданию крупногабаритных и тяжелых деталей, а также позволяет использовать более короткие и крепкие режущие инструменты.
Основные технические характеристики станка включают:
-
Максимальная длина заготовки: 1900 мм.
-
Максимальный диаметр заготовки: 1250 мм.
-
Максимальная масса заготовки: 2000 кг.
-
Рабочий ход по осям X, Y и Z: 1300 мм, 1500 мм и 1400 мм соответственно.
-
Вращение оси B: 360 градусов.
-
Вращение оси A: от -30 до +120 градусов.
Габаритные размеры станка составляют 5530 мм x 8431 мм, сопоставимые с его четырехкоординатным аналогом. Конструкция колонны и оптимальные пропорции длины и высоты обеспечивают высокую устойчивость при выполнении тяжелых операций. Шпиндель мощностью до 150 кВт способен обрабатывать заготовки с большим усилием.
Стандартная система автоматической смены инструмента вмещает 60 позиций, но предусмотрена возможность расширения до 180. Максимальная длина инструмента составляет 500 мм, а диаметр - 125 мм. При наличии промежутков между инструментами максимальный диаметр увеличивается до 216 мм.
По мнению Скотта Уокера из Mitsui Seiki USA, многокоординатная гибкость наклонного шпинделя, возможности автоматизации и высокая надежность делают модель HU100-TS привлекательной для производителей, работающих с материалами высокой твердости.
