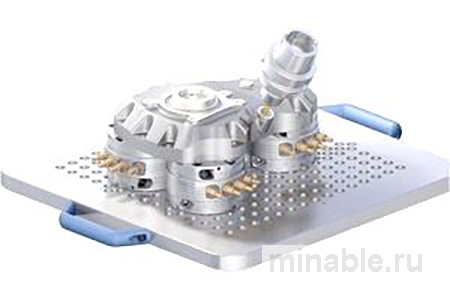

Эксперты компании Schunk утверждают, что быстросменяемый пневматический паллетный модуль Vero-S NSE является самым плоским в мире. Его высота составляет 20 миллиметров, наружный диаметр – 90 миллиметров, а внутренний диаметр – 20 миллиметров. Данный модуль совместим с устаревшими станками и легко подлежит модернизации.
Зажимные штифты модуля приводятся в движение с высокой скоростью благодаря специализированному приводу. Они способны фиксировать мелкие детали непосредственно на станке, обеспечивая доступ ко всей рабочей зоне.
Модуль оснащён встроенной системой, которая обеспечивает высокую степень затяжки деталей. Зажимной штифт позиционируется и фиксируется с высокой точностью благодаря трём зажимным элементам. Для обеспечения безопасности используется пружинный механизм, предотвращающий случайное открытие.
Между зажимными штифтами предусмотрен зазор в 100 миллиметров, что позволяет обрабатывать детали различных размеров. Штифты вкручиваются непосредственно в обрабатываемую деталь, обеспечивая возможность обработки со всех сторон.
Замена деталей на станке осуществляется с высокой точностью – до 0,005 миллиметра. Для фиксации деталей с любой стороны модуль может быть увеличен по высоте.
Все компоненты модуля изготовлены из нержавеющей стали, что обеспечивает его защиту от воздействия пыли, опилок и охлаждающей жидкости. Модуль оснащён воздушным отверстием, предотвращающим засорение при замене деталей. В случае автоматической загрузки деталей модуль позволяет контролировать положение зажимов.
