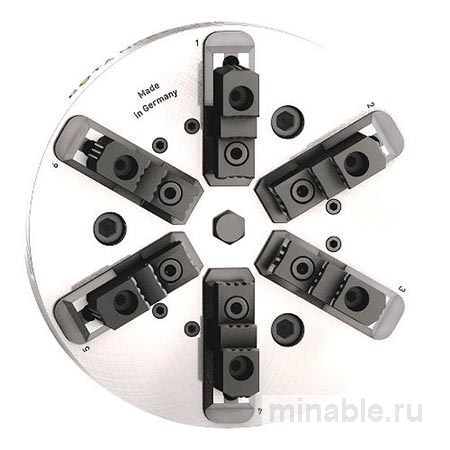

Патроны SCHUNK ROTA NCR-A представляют собой специализированные инструменты для фиксации деталей на станках. Эти патроны оснащены шестью кулачками, которые обеспечивают надежное сжатие и удержание обрабатываемой детали. Конструкция патронов исключает необходимость частой смазки благодаря встроенным уплотнительным элементам, предотвращающим вымывание смазочного материала. Это позволяет существенно сократить время на обслуживание и чистку инструмента.
Внутреннее устройство патрона включает центральный поршень, который поддерживает три маятниковых элемента, расположенных под углом 120 градусов относительно друг друга. Каждый маятник соединен с двумя кулачками, что обеспечивает равномерное и точное зажатие детали в шести точках, минимизируя риск перекоса и деформации.
Патроны SCHUNK ROTA NCR-A предназначены для работы с различными типами деталей и доступны в широком диапазоне диаметров – от 190 до 1000 миллиметров. Сила зажима варьируется от 36 до 300 килоньютонов, а ход кулачков составляет от 6 до 25 миллиметров.
Для повышения эффективности захвата мелкие патроны (диаметром от 190 до 225 мм) оснащены специальными канавками и выступами. Крупные патроны (от 250 мм и выше) имеют мелкозернистую насечку, которая способствует надежной фиксации деталей. Патроны диаметром 630 мм и более разработаны для использования на вертикальных токарных станках.
Конструкция патронов позволяет компенсировать незначительные отклонения в размерах обрабатываемых деталей, обеспечивая стабильное и точное зажатие. Максимальная частота вращения патронов варьируется от 600 до 4000 оборотов в минуту, что обеспечивает универсальность их применения в различных производственных процессах и для работы с различными материалами.
