MicroPlus — это инновационная система, разработанная австралийской компанией ANCA, предназначенная для улучшения фиксации шлифовальных инструментов. Система предназначена для использования с компьютерно управляемыми шлифовальными машинами и инструментами. MicroPlus способствует снижению вибраций инструмента в процессе шлифовки, обеспечивая высокую точность обработки без увеличения времени на подготовку.
ANCA специализируется на производстве шлифовальных инструментов и оборудования для различных отраслей промышленности, а также разработке программного обеспечения для их интеграции. MicroPlus может быть использована как в ручном, так и в автоматическом режиме для установки инструментов. Она особенно эффективна при обработке мелких инструментов диаметром от 3 до 13 мм.

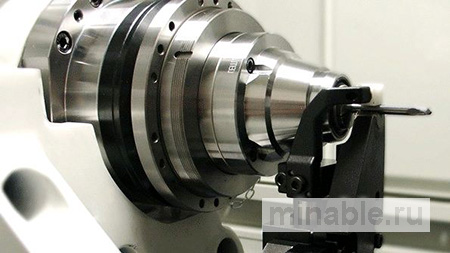

Система MicroPlus состоит из двух ключевых компонентов: зажимного устройства Flexi-Chuck и направляющего устройства Overhead Top Clamp. Эти элементы обеспечивают точное позиционирование инструмента и минимизируют его вибрацию.
Flexi-Chuck осуществляет захват и вращение инструмента, компенсируя такие факторы, как неправильная форма цанг или их нестабильность. Отсутствие традиционного стержня в конструкции Flexi-Chuck предотвращает возникновение вибраций.
Дисковая пружина, расположенная рядом с Flexi-Chuck, создает необходимое давление для надежного удержания инструмента. В отличие от традиционных систем с жестким стержнем, Flexi-Chuck не перегружает зажим, что улучшает контроль над инструментом.
Уникальная конструкция Flexi-Chuck позволяет инструментам и их частям перемещаться независимо друг от друга, компенсируя возможные перекосы. Управление положением инструмента осуществляется с помощью Overhead Top Clamp, который также использует люфт в Flexi-Chuck для точной настройки. Overhead Top Clamp обеспечивает точное позиционирование инструмента, не влияя на его осевую ориентацию.
Для достижения высокой точности выравнивания и предотвращения вибраций Overhead Top Clamp оснащен жестким V-образным блоком, который поддерживает инструмент одновременно по оси и под углом. Инструмент удерживается в этом блоке с помощью верхнего зажима, представляющего собой жесткий металлический палец с площадкой, предотвращающей повреждение хвостовика инструмента в процессе шлифовки.
Overhead Top Clamp устанавливается на прочную станину и приводится в действие с помощью пневматического привода. Оператор имеет возможность регулировать силу зажима в зависимости от типа и размеров обрабатываемого инструмента. Программное обеспечение Toolroom от ANCA позволяет автоматически настроить зажимное устройство MicroPlus, обеспечивая точное вертикальное и горизонтальное выравнивание Overhead Top Clamp и Flexi-Chuck перед началом работы.
