Новая стратегия программирования для скоростной обработки металлов, разработанная компанией Delcam, представляет собой значительный шаг вперед в области автоматизированного проектирования и производства. Эти усовершенствования направлены на подготовку к выпуску обновленной системы PowerMILL, предназначенной для быстрой и точной обработки металлических заготовок. Продукт будет представлен на выставке International Manufacturing Technology Show в сентябре 2012 года. В рамках обновления, новые функциональные возможности будут интегрированы и в другие программные продукты Delcam, такие как FeatureCAM и PartMaker, используемые для программирования токарных станков и другого технологического оборудования.

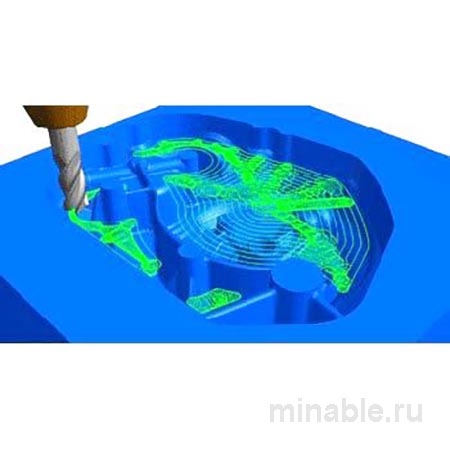

Стратегия Vortex, разработанная Delcam, предназначена для оптимизации использования специализированных режущих инструментов, особенно при выполнении длинных разрезов на станках с двумя или тремя осями координат. Данная стратегия позволяет значительно сократить время обработки за счет минимизации ненужных перемещений инструмента.
Основная проблема, возникающая при обработке металлов, заключается в необходимости обеспечения оптимальных условий резания, которые достигаются только при движении инструмента по прямой траектории. Внутренние углы заготовки увеличивают нагрузку на режущий инструмент, что требует снижения скорости резания для предотвращения его преждевременного износа. Традиционно пользователи вынуждены выбирать между постоянной скоростью по всей траектории, что приводит к увеличению времени обработки, и изменением скорости, что может вызвать ускоренный износ инструмента.
Стратегия Vortex решает эту проблему путем обеспечения оптимальных условий резания на протяжении всей траектории движения инструмента. Это достигается за счет использования различных углов взаимодействия инструмента с заготовкой, что позволяет минимизировать ударные нагрузки и предотвратить сколы. Стабильность процесса резания также способствует поддержанию постоянной температуры режущего инструмента, что увеличивает его ресурс и обеспечивает эффективный отвод тепла, предотвращая повреждение заготовки.
Программа Vortex позволяет использовать интервалы подачи, которые в два или три раза превышают диаметр режущего инструмента, что способствует равномерному износу режущей кромки. При традиционной черновой обработке могут возникать звуки, указывающие на перегрузку и колебания инструмента, тогда как использование стратегии Vortex обеспечивает постоянную интервальность подачи, что делает процесс более стабильным. Размеры и толщина снимаемой стружки остаются неизменными, что свидетельствует о стабильности процесса.
Траектории, рассчитанные с использованием стратегии Vortex, являются ключевым преимуществом системы PowerMILL. Данная стратегия поддерживает 64-битные вычисления и использование нескольких процессорных ядер, что значительно сокращает время выполнения расчетов. В PowerMILL 2012 R2 реализована комплексная пошаговая стратегия, которая позволяет избежать образования уступов при ступенчатом перемещении инструмента и оптимизировать процесс удаления лишнего материала при промежуточных резах, обеспечивая более стабильную скорость обработки.
