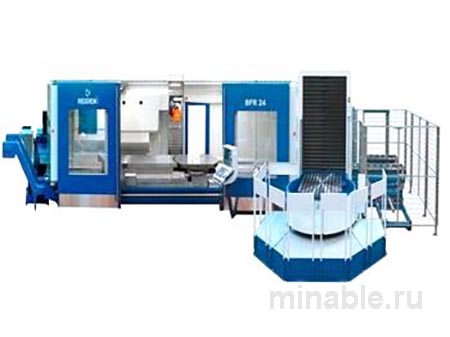

Серия пятикоординатных многофункциональных обрабатывающих центров Reiden BFR 2 включает три модели, предназначенные для обработки крупногабаритных деталей весом до 7500 кг. Эти станки способны выполнять как черновую, так и финишную обработку.
Технические характеристики каждой модели (BFR 22, BFR 23, BFR 24) включают:
-
Перемещение по оси Y (вертикальное) – 1200 мм.
-
Перемещение по оси Z (продольное) – 1500 мм.
-
Перемещение по оси X (поперечное) варьируется в зависимости от модели:
-
2000 мм для BFR 22.
-
3000 мм для BFR 23.
-
4000 мм для BFR 24.
-
Характеристики шпинделей:
-
BFR 22: мощность 45 кВт, скорость вращения до 5000 об/мин, крутящий момент 1576 Нм.
-
BFR 23: мощность 42 кВт, диапазон скоростей вращения 6000-7000 об/мин, крутящий момент 1135 Нм.
-
BFR 24: крутящий момент 310 Нм, скорость вращения до 15000 об/мин.
Поворотный стол:
-
Стандартный размер – 1000 мм².
-
Диаметр шарнирного вала – от 1000 до 1700 мм.
-
Максимальная нагрузка для BFR 24 – 11000 кг.
Станки изготовлены из высокопрочного чугуна, что обеспечивает их устойчивость и надежность. Конструкция включает полимербетонные опорные элементы, стержни и автоматическую поворотную головку шпинделя с возможностью вращения на 180° в обе стороны.
Управление станками осуществляется через системы Heidenhain iTNC 530 или Siemens 840. Максимальная вместимость инструментального магазина составляет 240 единиц с диаметром до 250 мм и длиной до 600 мм.
Панель управления оснащена системой рельсового перемещения, позволяющей адаптировать ее расположение в зависимости от задач. Двустворчатые двери и дополнительная раздвижная дверца облегчают доступ к рабочей зоне.
Станки Reiden BFR характеризуются высокой мощностью, надежностью и точностью. Они являются частью серии пятикоординатных многофункциональных станков Reiden, известных своим качеством и длительным сроком службы.
