Компания MAG представляет новую серию универсальных портальных фрез, включающую модель U6 с реечной регулировкой. Фреза U6 предназначена для обработки крупногабаритных заготовок вдоль вертикальной оси W.

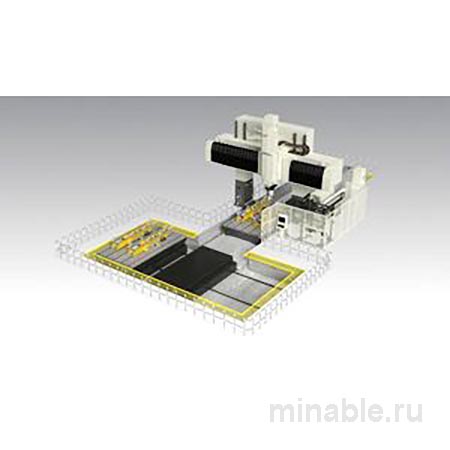

Универсальный обрабатывающий центр U6 предназначен для обработки сложных и массивных деталей. Оборудование функционирует в пятикоординатной системе и оснащено функцией автоматической смены инструментальных головок, что значительно ускоряет производственный процесс, минимизируя временные затраты на переориентацию и перенастройку.
Центр U6 отличается высокой прочностью и способен обрабатывать тяжелые материалы, включая сталь, титан и алюминий, что делает его подходящим для производителей крупных деталей, работающих в различных отраслях, таких как аэрокосмическая промышленность, производство внедорожной и тяжелой техники, энергетика, штамповка, литье, а также морская и горнодобывающая отрасли.
Основные технические характеристики модели U6 включают массивную поперечную рейку длиной до 9 метров, вертикальную ось W с перемещением до 5 метров и ось Z с перемещением до 2,5 метров, что обеспечивает рабочую зону шириной до 29,5 метров и высотой до 24,6 метров, позволяя обрабатывать детали больших размеров и обеспечивая пространство для маневрирования.
Линейная скорость подачи U6 достигает 20 метров в минуту, что обеспечивает высокую производительность при обработке тяжелых металлов. Конструкция станка позволяет разместить поперечную рейку близко к заготовке, что способствует максимальной жесткости и точности обработки.
Для удовлетворения различных потребностей доступны толкатели различной длины: 1, 1,5, 2 и 2,5 метра. Модель U6 может быть установлена как на мостовой, так и на реечной платформе. Мостовая версия U6B оснащена неподвижным суппортом и системой дополнительного перемещения деталей, обеспечивая высокую точность.
Реечная версия U6R предоставляет возможность бесконечного перемещения по оси X и может быть адаптирована под специфические требования. Шпиндели U6R могут быть оснащены высоким крутящим моментом или высокой скоростью, приводной мощностью до 74,5 киловатт и частотой вращения до 24000 оборотов в минуту. Доступны различные конфигурации головок для вертикальной, горизонтальной или пятикоординатной обработки.
Автоматическая смена головки занимает около двух минут. Модели с вертикальной и горизонтальной конфигурацией обеспечивают поддержание шпинделя в режущем состоянии без возврата в исходное положение.
Конфигурации U6 могут быть заказаны по индивидуальным требованиям. Каждая головка расположена в отдельном отсеке, что обеспечивает удобство доступа. Автоматическая смена головки может быть интегрирована с системой хранения инструмента, что минимизирует время цикла замены.
U6 обеспечивает высокую точность при изготовлении крупных деталей. Погрешность по осям X, Y и Z составляет 0,038 мм, 0,008 мм и 0,008 мм соответственно. Угловые перемещения относительно оси C имеют точность до 14 секунд. Скорость подачи до 20 метров в минуту способствует эффективной обработке больших поверхностей.
Управление U6 осуществляется с помощью стандартных модульных систем, таких как Fanuc или Siemens, и поддерживает работу с одним или двумя шпинделями. Также предусмотрена функция автоматической замены инструмента и головки. Данная модель идеально подходит для производства массивных деталей и уже нашла применение у многих производителей в тяжелой промышленности.
