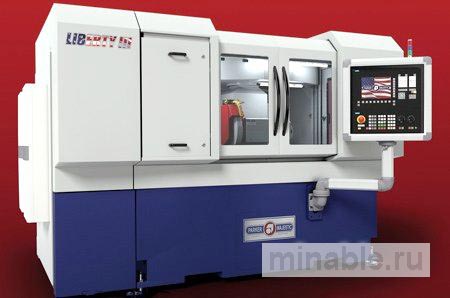

Компания Parker Majestic разработала универсальный шлифовальный станок Liberty III, предназначенный для обработки деталей как внутри, так и снаружи. Конструкция станка обеспечивает его высокую прочность, мощность и надежность. Три опорные точки надежно фиксируют шпиндель, что способствует точному и стабильному шлифованию деталей.
Liberty III оснащен специализированной головкой, управляемой с помощью компьютерной системы. Это делает станок универсальным для выполнения различных задач по шлифовке. Габаритные размеры станка составляют 3 метра в длину, 325 сантиметров в ширину и 2 метра в высоту, а его масса достигает 7 тонн. Станок способен обрабатывать детали диаметром до 35 сантиметров, а с дополнительной опцией — до 43 сантиметров. Расстояние между центрами станка регулируется в диапазоне от 25 до 30 сантиметров, а рабочий стол имеет размеры 20 сантиметров в ширину и 95 сантиметров в длину.
Управление и программирование станка осуществляется с использованием решений Siemens 840D. Для высокоточного перемещения стола применяется специальный сервопривод с шарико-винтовой передачей, обеспечивающий быстрое и точное перемещение стола в вертикальном направлении. Конструкция включает тиски с защитным покрытием и стеклянную шкалу для точной настройки положения стола. Серводвигатель мощностью 2,28 л.с. позволяет столу перемещаться на 45 сантиметров вверх и вниз.
Для горизонтального перемещения стола также используется сервопривод с шарико-винтовой передачей и прецизионными подшипниками. Контроль положения стола осуществляется с помощью дополнительной стеклянной шкалы. Серводвигатель имеет аналогичную мощность — 2,28 л.с., а максимальное горизонтальное перемещение стола составляет 33 сантиметра.
Рабочая головка станка оснащена шпинделем, способным вращаться со скоростью до 1000 оборотов в минуту, что обеспечивает эффективное шлифование деталей. Крутящий момент шпинделя может быть увеличен до 79,6 или 119 Нм в зависимости от конфигурации.
