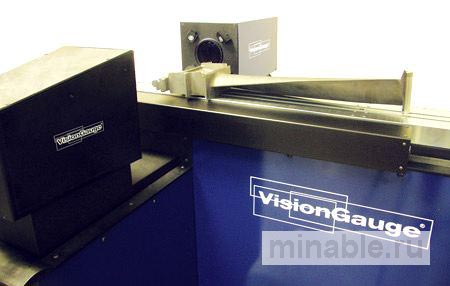

Цифровой оптический компаратор VisionGauge серии Super-Extended 500 представляет собой специализированное устройство для высокоточных измерений. Он разработан с целью повышения точности, надежности и удобства эксплуатации. Данный прибор, созданный компанией VISIONx, способен выдерживать нагрузку до 150 кг и осуществлять измерения объектов длиной до 150 см, что делает его оптимальным для работы с крупными и тяжелыми деталями.
VisionGauge Super-Extended 500 является заменой традиционных механических компараторов, предлагая более высокую точность измерений, ускоренное сканирование и повышенную производительность.
Принцип работы устройства:
-
Исследуемая деталь устанавливается на ось X.
-
Прецизионные рельсы и гранитная станина обеспечивают устойчивость всей конструкции.
-
Камера, расположенная по оси Z, осуществляет сканирование детали.
-
Перемещение по осям Y и Z независимо от оси X обеспечивает высокую точность измерений и минимизацию ошибок.
Программное обеспечение для анализа деталей оптимизирует процесс проверки и предоставляет точные результаты. Оно генерирует четкие изображения на мониторе высокого разрешения, упрощая обнаружение дефектов и экспорт данных.
Для обеспечения оптимального освещения используются специальные световые модули, освещающие деталь с различных ракурсов. Функции Power-Focus и Auto-Focus способствуют быстрому получению качественных изображений.
Оси системы оснащены высокоточными датчиками, обеспечивающими точное позиционирование детали. Камера характеризуется большой глубиной резкости, что позволяет осуществлять фокусировку на обширных площадях.
Благодаря широкому ходу и зазору, системы VISIONx обеспечивают эффективное и быстрое измерение крупных и тяжелых деталей.
Запатентованные технологии, такие как CAD Auto-Align и CAD Auto Pass/Fail, позволяют проводить сравнение деталей с компьютерными моделями без использования шаблонов, расширяя возможности анализа.
Все процессы полностью автоматизированы, включая создание изображений, сбор данных, контроль параметров и вычисление отклонений.
Для эксплуатации системы достаточно предоставить деталь и CAD-файл, что сокращает время проверки и повышает эффективность работы.
VISIONx регулярно обновляет программное обеспечение. Последнее обновление, выпущенное в декабре 2020 года, добавило новые функции для работы с числовыми и текстовыми данными, упрощая выполнение сложных измерений.
С использованием данных инструментов возможно ведение записей и индексация параметров для автоматической проверки, мониторинга состояния деталей и маркировки проверенных изделий.
