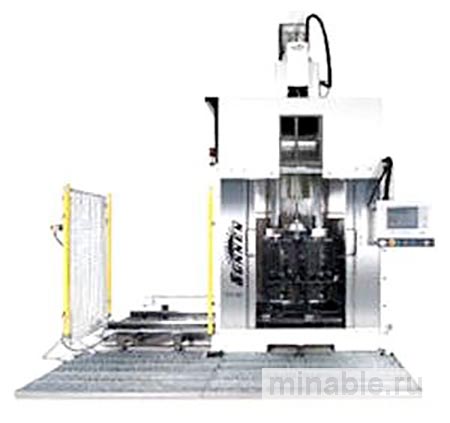

Хонинговальный станок модели SV-490 производства компании Sunnen Products представляет собой высокопроизводительное оборудование для обработки отверстий в деталях. Он предназначен для применения в аэрокосмической, энергетической и гидротехнической отраслях.
Основные технические характеристики станка включают возможность работы с отверстиями диаметром до 203,2 мм и вертикальным ходом до 2286 мм, что позволяет обрабатывать детали значительной длины. Мощность двигателя обеспечивает вращение шпинделя с частотой от 5 до 500 об/мин, а скорость перемещения поршня составляет от 1 до 130 ходов в минуту с максимальной грузоподъемностью 6127 кг.
Для обеспечения высокой точности обработки станок оснащен сервоприводом с вращательным моментом 25,4 Нм. Интегрированная система подачи инструментов и абразивных материалов позволяет выполнять различные виды обработки, включая точное хонингование, создание перекрестной структуры поверхности и двухступенчатое хонингование.
Конструктивные особенности платформы позволяют обрабатывать детали без необходимости их поворота, что упрощает процесс и предотвращает смещения. Габаритные размеры станка составляют 21 квадратный метр, а оптимизированная система подачи охлаждающей жидкости обеспечивает стабильную работу при обработке тяжелых деталей диаметром от 19 до 200 мм.
Управление станком осуществляется с помощью операционной системы Windows, что позволяет гибко настраивать параметры обработки, такие как длина хода и угол наклона штрихов. Возможность приостановки работы для корректировки настроек минимизирует риск возникновения брака. Опционально станок может быть оснащен системой подачи сжатого воздуха или дополнительной системой обдува.
Программное обеспечение, оснащенное функцией статистического анализа, предоставляет точную информацию о параметрах работы станка и качестве обработки. Многоосевой ручной маховик обеспечивает высокоточную настройку вертикального перемещения и позиционирования инструмента.
Конструкция станка включает сверхмощную чугунную платформу, которая обеспечивает устойчивость и снижает уровень вибрации. Стол с Т-образной канавкой облегчает процесс закрепления деталей. Специальная конструкция платформы позволяет подавать заготовки плавно и свободно, обеспечивая автономность работы.
