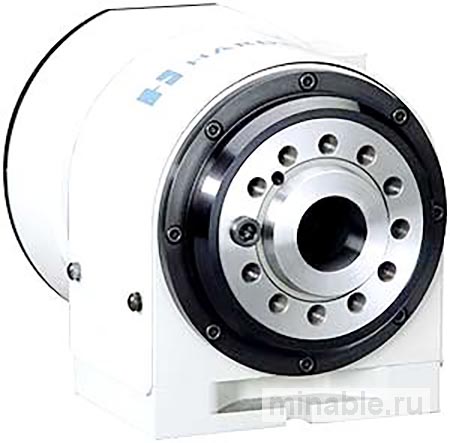

Высокоскоростной поворотный стол Hardinge DD100 с прямым приводом представляет собой устройство для точного позиционирования деталей. Он обеспечивает угловую точность до ±3 секунд и повторяемость движений с точностью до 4 секунд. Данная модель предназначена для применения в аэрокосмической и медицинской промышленности, где требуется высокая точность при сверлении, нарезании резьбы и лазерной обработке материалов.
Скорость вращения шпинделя стола достигает 4200 градусов в секунду, обеспечивая до 600 оборотов в минуту, что в десять раз превышает скорость стандартных механизмов. Шпиндель совместим со стандартными инструментами, закрепляемыми с помощью цангового зажима, который надежно фиксирует инструменты различных форм и размеров.
Конструкция стола отличается простотой и надежностью, не содержит изнашивающихся элементов. Вращение осуществляется посредством двигателя постоянного тока с редкоземельными магнитами, работающего без промежуточных передаточных механизмов, что обеспечивает высокую точность управления. Встроенный датчик положения шпинделя передает информацию о его текущем положении.
Прямой привод обеспечивает эффективное преобразование электрической энергии в механическое движение. Подшипник с перекрестной системой смазки гарантирует постоянную смазку и отсутствие люфтов, что позволяет столу работать в обе стороны без ошибок. Системы Hardinge обеспечивают точность вращения с минимальными отклонениями, не превышающими 0,002 мм.
Поворотный стол DD100 характеризуется высокой долговечностью и сохранением точности на протяжении длительного времени, что выгодно отличает его от других моделей, требующих регулярной замены масла и корректировки.
Стандартный роторный блок DD100 оснащен цифровым сервоприводом и совместим с большинством станков, особенно эффективен в сочетании с четырехкоординатными системами. Технология прямого привода увеличивает производительность высокопроизводительных станков, повышая скорость обработки, и может быть интегрирована как четвертая ось для модернизации существующего оборудования. Эти устройства подходят для серийного производства деталей, требующих высокой точности.
Система прямого привода Hardinge расширяет возможности выполнения работ, ранее считавшихся невыполнимыми. В настоящее время доступны три модели стола с диаметром до 305 мм, обеспечивающие высокую производительность и точность.
