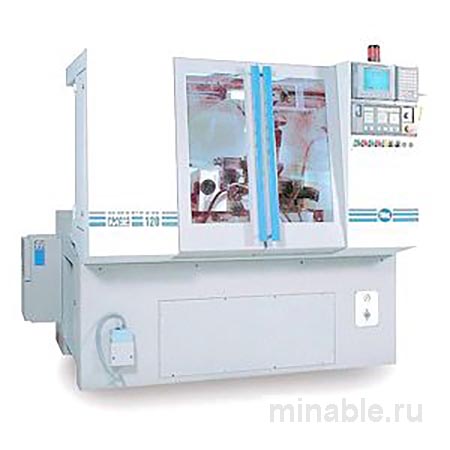

Зуборезный станок Koepfer MZ120

Станок Koepfer MZ120 с числовым программным управлением предназначен для обработки зубчатых колес, червячных передач и нарезания резьб. Он способен эффективно работать как с крупными, так и с мелкими партиями продукции. Оборудование позволяет быстро и точно перенастроить процесс с фрезерования шестерен на изготовление червяков.

Технические характеристики станка включают следующие параметры:

1. Габаритные размеры и длина:

   • Максимальный диаметр зубчатого колеса: 1 мм.

   • Максимальный размер червяка: 1,5 мм.

   • Диапазон диаметров обрабатываемых деталей: от 2 до 45 мм.

   • Максимальная длина заготовки при автоматической загрузке: 165 мм.

   • Максимальная длина заготовки при ручной загрузке: 250 мм.

   • Максимальная длина зубьев: 150 мм.

2. Фрезы:

   • Диаметр фрез для шестерен: 16–32 мм.

   • Диаметр фрез для червяков: 40–70 мм.

   • Максимально допустимый угол наклона для шестерен: ±45°.

   • Максимально допустимый угол наклона для червяков: ±30°.

   • Частота вращения заготовки: 750 оборотов в минуту.

   • Мощность привода: 0,55 кВт.

   • Максимальная частота вращения фрезы: 8000 оборотов в минуту.

3. Перемещение:

   • По оси X (вперед-назад): максимальное перемещение 70 мм.

   • По оси Z (вверх-вниз): максимальное перемещение 200 мм.

   • По оси C (вращение заготовки) и оси Y (смена операции): максимальное перемещение 34 мм.

   • Скорость перемещения: 6 метров в минуту.

   • Мощность гидравлического блока: 0,37 кВт.

   • Габаритные размеры станка: 1700 мм (длина) × 1440 мм (ширина) × 1700 мм (высота).

4. Система программного управления:

   • Используется ЧПУ Fanuc 18i-MB.

   • Основные функции:

     • Нарезка прямых и скошенных зубьев.

     • Обработка зубчатых колес больших размеров.

     • Обычное и сложное фрезерование.

     • Черновая обработка.

     • Чистовое шлифование.

     • Изготовление червячных колес.

     • Производство конических колес.

     • Фрезерование червяков.

5. Дополнительные возможности:

   • Настройка углов с помощью системы ЧПУ.

   • Зачистное устройство для финишной обработки.

   • Возможность выбора различных систем загрузки.

   • Устройство для точного позиционирования при выполнении операций с малыми шагами резания.
