3D-сканер для контроля качества цена: сравнение моделей и условий лизинга

Типы измерительных систем для промышленности

Промышленная метрология предлагает несколько категорий оборудования. Выбор зависит от задачи: контроль геометрии, реверс-инжиниринг или приёмка готовой продукции.

Координатно-измерительные машины (КИМ) обеспечивают максимальную точность — до ±0,8 мкм. Это портальные или консольные системы с механическими щупами. Идеальны для автопрома и аэрокосмоса. Но цена таких систем начинается от 3-5 миллионов рублей.

3D-сканеры работают быстрее. Лазерные модели сканируют до 1 миллиона точек в секунду. Оптические системы со структурированным светом дают точность до 10 мкм. Вот в чём загвоздка: для большинства задач машиностроения этого более чем достаточно.

Ручные портативные сканеры удобны для крупных объектов — труб, корпусов, архитектурных элементов. Их точность ниже (40-100 мкм), но мобильность компенсирует недостаток. Кстати, такие устройства весят всего 1-2 кг.

Стационарные сканеры на поворотных столах обеспечивают повторяемость. Подходят для серийного производства. Погрешность не превышает ±15 мкм при скорости 500 тысяч точек в секунду.

3D-сканеры: точность, скорость, применение

Современные 3D-сканеры для контроля качества отличаются не только ценой, но и функционалом. Разберём ключевые параметры.

Точность измерений — главный критерий. Бюджетные модели (60-150 тысяч рублей) дают погрешность 40-100 мкм. Это подходит для контроля литья, поковок, крупных деталей. Средний сегмент (300-600 тысяч) обеспечивает 10-25 мкм — достаточно для прецизионной механики.

Профессиональные системы за 1-3 миллиона рублей работают с точностью 5-10 мкм. Они включают температурную компенсацию, автоматическую калибровку и защиту от вибраций. И это важно: разница в цене в 10 раз, но точность выше всего в 4-8 раз.

Разрешение сканирования определяет детализацию. Хороший показатель — 0,1-0,5 мм. Для микродеталей нужны системы с разрешением 0,01-0,05 мм, но их цена превышает 2 миллиона рублей.

Скорость работы измеряется в точках в секунду. Портативные лазерные сканеры выдают 200-500 тысяч точек/сек. Стационарные оптические системы — до 2 миллионов точек/сек. Но есть нюанс: высокая скорость часто снижает точность.

• Лазерные сканеры работают при любом освещении, но требуют нанесения маркеров на объект
• Оптические системы со структурированным светом не нуждаются в маркерах, но чувствительны к внешнему свету
• Фотограмметрические сканеры подходят для очень крупных объектов (до 50 метров)
• Рентгеновские системы позволяют сканировать внутренние полости без разрушения детали

По опыту метрологов, для контроля сварных швов и литья оптимальны лазерные сканеры с точностью 25-40 мкм. Для прецизионных деталей — оптические системы с точностью 5-10 мкм.

Координатно-измерительные машины: когда они нужны

КИМ остаются эталоном точности в промышленной метрологии. Разберём, чем отличаются разные типы машин.

Портальные КИМ — самый распространённый тип. Измерительная головка движется по трём осям X, Y, Z. Диапазон измерений достигает 15×1,6×2 метра для крупных моделей. Погрешность составляет 1,5-3,0 мкм + L/300, где L — длина измеряемого объекта в миллиметрах.

Консольные машины компактнее, но уступают в точности из-за вибраций консоли. Их погрешность — 2,5-5,0 мкм + L/250. Зато цена на 30-40% ниже портальных аналогов.

Мостовые КИМ предназначены для очень крупных деталей — кузовов автомобилей, авиационных компонентов. Ход по осям достигает 15×3×2,5 метра. Точность — 20+L/300 мкм. Масса измеряемых деталей — до 6000 кг.

Ручные координатно-измерительные машины — компромисс между точностью и мобильностью. Оператор перемещает щуп вручную, система фиксирует координаты. Точность — 10-25 мкм. Цена — от 500 тысяч до 1,5 миллиона рублей.

Важный параметр — скорость измерений. Современные КИМ перемещают щуп со скоростью до 400 мм/сек. Но при высокой скорости растёт погрешность. Для прецизионных измерений работают на скорости 50-100 мм/сек.

Требования к помещению критичны. Температура должна поддерживаться на уровне 20±1°C, влажность — 40-60%. Нужна виброизоляция фундамента. Без соблюдения условий точность падает на 30-50%.

Сравнительная таблица цен и характеристик

Сведем данные по основным типам оборудования в единую таблицу. Цены актуальны для российского рынка.

Цены приведены по состоянию на текущий период и могут варьироваться в зависимости от комплектации и условий поставки.

А что если бюджет ограничен? Есть решение — аренда или лизинг оборудования. Об этом поговорим ниже.

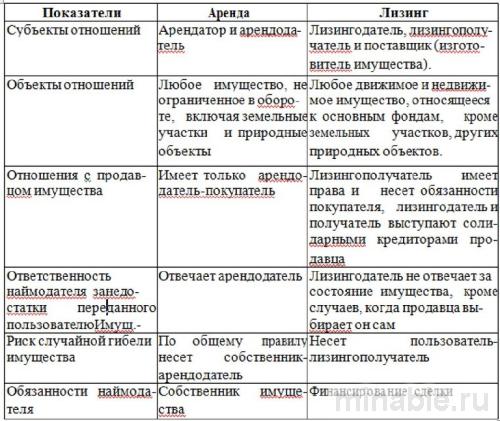

Лизинг оборудования и аренда измерительных систем

Покупка измерительного оборудования требует значительных инвестиций. Лизинг оборудования позволяет распределить платежи на 2-5 лет.

Условия лизинга в России:

1. Первоначальный взнос — от 0% до 30% стоимости оборудования
2. Срок договора — 12-60 месяцев
3. Ежемесячный платёж — фиксированный или с учётом сезонности
4. Выкупная стоимость в конце срока — 1-5% от начальной цены

Налоговые преимущества лизинга: платежи относятся на себестоимость, что снижает налог на прибыль. Плюс — ускоренная амортизация с коэффициентом 3.

Аренда измерительных систем подходит для разовых проектов или пиковых нагрузок. Стоимость аренды 3D-сканера — от 5-15 тысяч рублей в сутки. Месячная аренда обходится в 50-150 тысяч рублей.

Например, аренда метрологического сканера стоит около 100 тысяч рублей в месяц. Это выгодно, если проект длится 1-3 месяца.

Компании, предлагающие лизинг измерительного оборудования, работают с суммами от 300 тысяч до 20 миллионов рублей. Минимальная стоимость оборудования для лизинга — 500 тысяч рублей.

Но есть подводные камни. Лизинг требует идеальной кредитной истории. Аренда не даёт права собственности. Выбирайте под свои задачи.

Расчёт окупаемости: реальные цифры

Внедрение измерительного оборудования окупается за счёт сокращения брака и ускорения контроля.

Пример расчёта для 3D-сканера Scanform L5 стоимостью 350 000 рублей:

• Экономия на браке: 50 000 руб./мес. (выявление дефектов на ранней стадии)
• Сокращение времени контроля: 30 000 руб./мес. (автоматизация вместо ручных замеров)
• Общая экономия: 80 000 руб./мес.
• Окупаемость: 350 000 / 80 000 = 4,4 месяца

На практике срок окупаемости составляет 8-12 месяцев для бюджетных сканеров и 18-24 месяца для профессиональных систем. Это подтверждается кейсами предприятий.

Для КИМ расчёт сложнее. Машина за 5 миллионов рублей экономит 200-300 тысяч рублей в месяц на сокращении брака и ускорении приёмки. Окупаемость — 20-25 месяцев. Но добавьте затраты на помещение, обслуживание и поверку — реальный срок вырастает до 36-48 месяцев.

Лизинг меняет картину. При авансе 20% и сроке 36 месяцев ежемесячный платёж составит около 120 тысяч рублей. Экономия 80 тысяч не покрывает платёж. Но налоговые льготы (снижение налога на прибыль) дают дополнительные 30-40 тысяч экономии. Итого — 110-120 тысяч, что близко к платёжу.

Ошибки при выборе: что стоит знать

Разберём распространённые просчёты при закупке измерительных систем.

Ошибка 1: Покупка оборудования с избыточной точностью. Зачем платить за точность ±5 мкм, если допуски на детали ±50 мкм? Переплата в 5-10 раз не оправдана.

Ошибка 2: Игнорирование требований к помещению. КИМ требует кондиционирования, виброизоляции, чистого воздуха. Без этого точность падает. А переоборудование цеха стоит ещё 1-2 миллиона.

Ошибка 3: Экономия на обучении операторов. Неопытный специалист допускает ошибки в 10-15% измерений. Курсы стоят 30-50 тысяч, но экономят сотни тысяч на браке.

Ошибка 4: Отсутствие поверки и калибровки. Поверка требуется раз в год, стоит 5-15% от стоимости оборудования. Без неё измерения не имеют юридической силы.

Ошибка 5: Покупка без учёта программного обеспечения. Лицензия на ПО для обработки данных стоит 100-500 тысяч. Иногда — столько же, сколько само оборудование.

Вот в чём загвоздка: дешевое оборудование часто требует дорогого обслуживания. Считайте полную стоимость владения, а не только цену покупки.

Часто задаваемые вопросы

Какой 3D-сканер выбрать для малого производства?

Для контроля литья и сварки подойдёт RangeVision PRO или Scanform L5. Точности ±25-40 мкм достаточно, цена — 350 тысяч — 1,5 миллиона рублей. Окупаемость 8-18 месяцев.

Выгоднее лизинг или покупка?

Лизинг выгоден при стоимости оборудования от 1 миллиона рублей и сроке использования более 2 лет. Для оборудования дешевле 500 тысяч — лучше покупка.

Можно ли арендовать 3D-сканер на месяц?

Да, аренда доступна от 1 суток. Месячная аренда стоит 50-150 тысяч рублей в зависимости от модели. Это выгодно для разовых проектов.

Какая точность нужна для контроля автомобильных деталей?

Для кузовных деталей — ±50-100 мкм. Для двигателя и трансмиссии — ±5-10 мкм. Для электроники — ±1-2 мкм.

Сколько стоит поверка 3D-сканера?

Поверка портативного сканера — 15-30 тысяч рублей. Стационарных систем — 50-100 тысяч. Проводится раз в год аккредитованной лабораторией.

Заключение

Выбор измерительного оборудования — баланс между точностью, скоростью и бюджетом. 3D-сканеры за 350 тысяч — 1,5 миллиона рублей окупаются за 8-18 месяцев и подходят большинству производств.

КИМ обеспечивают максимальную точность, но требуют серьёзных инвестиций и подготовленного помещения. Лизинг и аренда снижают финансовую нагрузку.

Не гонитесь за избыточной точностью. Считайте полную стоимость владения. Инвестиции в обучение и поверку окупаются снижением брака.

Помните: правильное измерительное оборудование — это не расходы, а инструмент повышения качества и конкурентоспособности.
