Строительная отрасль меняется быстрее, чем успевают обновляться нормативные документы. Еще вчера чертежи на бумаге считались эталоном, сегодня они становятся источником брака и убытков. Металлоконструкции требуют точности до миллиметра, но человеческий фактор вносит свои коррективы. Ошибки в сборке, отклонения в сварных швах, несоответствие геометрии — всё это выливается в миллионные потери.
Классический подход «проверим глазами» больше не работает. Заказчики требуют цифровые двойники, исполнительную документацию в BIM и гарантии точности. Предприятия стоят перед выбором: перестраивать цех полностью или внедрять точечные решения. Второй вариант выглядит разумнее, но требует грамотного расчета. Здесь на сцену выходят технологии контроля качества, метрология и цифровое моделирование.
Внедрение новых систем — это не просто покупка софта. Это изменение процессов, обучение людей и пересмотр бюджета. Многие боятся начинать из-за высоких первоначальных вложений. Но если посчитать потери от брака и переделок, картина меняется. Инвестиции в контроль окупаются быстрее, чем кажется. Главное — не купить лишнего и не упустить ключевые узлы. Для тех, кто ищет профессиональное внедрение BIM-решений, важно понимать все этапы процесса заранее.
В этом разборе мы пройдемся по реальным цифрам, сравним затраты и посмотрим, где скрыты резервы экономии. Без воды и маркетинговых лозунгов. Только факты, с которыми сталкиваются главные инженеры и собственники производств.
Почему старые методы контроля убивают маржинальность
Традиционная метрология хороша для штучных изделий, но в серийном производстве она буксует. Рулетки, уровни и оптические теодолиты требуют времени. Пока контролер снимает показания, конвейер стоит. Простой оборудования — это прямые убытки. Кроме того, ручные замеры часто субъективны. Один сотрудник увидел зазор в 2 мм, другой — в 3 мм. Споры с технадзором затягивают сдачу объекта.
Есть нюанс. Брак, выявленный на монтаже, стоит в 10 раз дороже, чем на этапе производства. Переделка конструкции в цеху — это сварка и резка. Переделка на высоте — это краны, леса и риски для жизни. Поэтому сдвиг контроля на ранние стадии критически важен. Цифровые инструменты позволяют отлавливать ошибки до того, как деталь покинет станок.
Рассмотрим типичную ситуацию. Завод выпускает фермы для ангара. По чертежам всё сходится. На объекте выясняется, что отверстия не совпадают на 5 мм. Монтаж встает. Начинаются поиски виноватых, пересчет нагрузок, изготовление переходных пластин. Срок сдачи срывается, штрафы капают ежедневно. Виновата не сварка, а неточность разметки и контроля геометрии.
Внедрение автоматизированных систем измерений снижает вероятность таких ситуаций. Лазерные трекеры и сканеры фиксируют отклонения в реальном времени. Данные сразу попадают в модель. Инженер видит проблему на экране, а не на стройплощадке. Это меняет экономику проекта. Затраты на оборудование перекрываются экономией на монтаже и отсутствии штрафов.
Кстати, многие забывают про документацию. Бумажные журналы теряются, данные искажаются при переносе. Электронный паспорт качества конструкции защищает от претензий. В суде или при арбитраже цифровая подпись и логи измерений весят больше, чем запись в тетради. Это вопрос безопасности бизнеса, а не только технологий.
BIM-моделирование и метрология: точка пересечения интересов

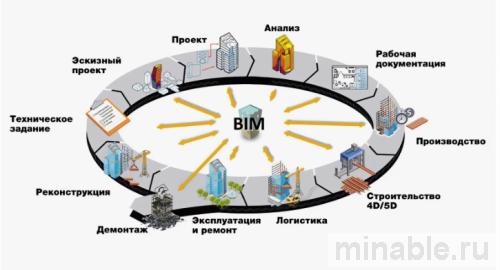

Информационное моделирование зданий (BIM) часто воспринимают как инструмент для проектировщиков. Но для производителя металлоконструкций это база данных об изделии. Модель содержит информацию о профилях, отверстиях, покрытиях. Если связать модель с данными метрологии, получается цифровой двойник производства.
Процесс выглядит так. Деталь сканируется после изготовления. Облако точек накладывается на BIM-модель. Программа автоматически подсвечивает отклонения. Зеленая зона — допуск в норме. Красная — брак. Контролер не бегает с рулеткой, он анализирует карту отклонений на планшете. Скорость проверки вырастает в разы.

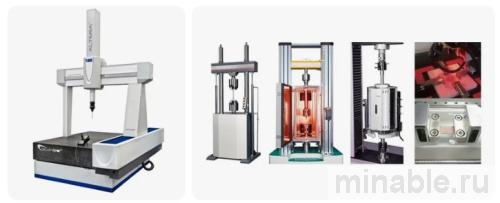

Высокоточные измерения требуют калибровки оборудования. Погрешность сканера не должна превышать допуски на изделие. Обычно это ±0,5 мм для крупных конструкций и ±0,1 мм для узловых соединений. Оборудование стоит денег, но аренда измерительных систем может стать временным решением для пилотных проектов.
Важно интегрировать данные в общую систему управления предприятием. Если отдел ОТК работает в изоляции, пользы мало. Данные должны уходить в отдел снабжения, производства и логистики. Например, если выявлен систематический брак на определенном станке, его нужно остановить для настройки. Без обратной связи контроль превращается в фикцию.
Честно говоря, не все ПО дружит друг с другом. Импорт облаков точек в популярные BIM-редакторы может тормозить работу мощных станций. Требуется оптимизация данных, упрощение геометрии. Инженеры должны знать эти ограничения. Иначе модель станет «мертвым грузом», который никто не открывает из-за долгой загрузки.
Сравнение затрат: традиционный контроль против цифрового
Чтобы понять выгоду, нужно свести цифры в таблицу. Рассмотрим условный завод средних размеров, выпускающий 500 тонн конструкций в месяц. Сравним расходы на содержание отдела контроля при ручном и автоматизированном подходе.
| Статья расходов | Традиционный метод (руб./мес) | Цифровой метод (руб./мес) | Комментарий |
| Фонд оплаты труда контролеров | 450 000 | 300 000 | Сокращение штата на 30% за счет автоматизации |
| Оборудование (амортизация/аренда) | 50 000 | 150 000 | Лизинг сканеров и ПО |
| Потери от брака и переделок | 1 200 000 | 300 000 | Снижение брака на 75% |
| Штрафы за срыв сроков | 500 000 | 100 000 | Ускорение сдачи работ |
| Итого расходов | 2 200 000 | 850 000 | Экономия 1 350 000 руб./мес |
Цифры впечатляют, но есть подводные камни. Первоначальные вложения в «цифру» составляют от 3 до 10 млн рублей в зависимости от масштаба. Сюда входит покупка сканеров, лицензий, обучение персонала. Окупаемость проекта наступает через 6-12 месяцев при интенсивной загрузке цеха.
Если заказывать услуги сторонних метрологов, цена будет выше за единицу продукции, но не нужно покупать оборудование. Это вариант для разовых проектов или сложных узлов. Для серийного производства выгоднее иметь свой парк приборов. Лизинг позволяет распределить нагрузку на бюджет.
Обратите внимание на статью «Потери от брака». В традиционной таблице она часто скрыта в общих расходах на материал. При внедрении контроля она становится видимой. Это психологически важный момент для собственника. Когда видишь конкретную сумму убытков, проще обосновать инвестиции в новое оборудование.
Стоимость внедрения варьируется. Базовый комплект (сканер + ПО) обойдется в 2-3 млн руб. Продвинутый комплекс с интеграцией в ERP — от 7 млн руб. Не стоит гнаться за максимальными характеристиками. Для большинства задач достаточно точности 0,1 мм. Сверхточные системы нужны в авиастроении, а не в металлоконструкциях.
Риски внедрения и расчет окупаемости
Главный риск — сопротивление персонала. Контролеры старой закалки могут саботировать процесс. «Мы и так видим, где криво», — частый аргумент. Требуется время на адаптацию и мотивацию. Премии за снижение брака работают лучше, чем штрафы за ошибки.
Технический риск связан с совместимостью. Если модель не открывается на объекте, толку от неё нет. Нужно проверять форматы файлов заранее. IFC, DWG, RVT — каждый имеет свои особенности конвертации. Потеря данных при экспорте может привести к ошибкам в монтаже.
Расчет окупаемости строится на снижении издержек. Формула простая: (Расходы до − Расходы после) × 12 месяцев. Если результат превышает стоимость внедрения, проект имеет смысл. Но нужно закладывать риски простоя и обучения. Реальный срок может увеличиться на 2-3 месяца.
Инвестиции в цифровизацию часто списывают на налоги или получают субсидии. Стоит изучить региональные программы поддержки промышленности. Иногда государство компенсирует до 50% затрат на оборудование. Это существенно меняет финансовую модель проекта.
Вот в чём загвоздка. Многие считают только прямую выгоду. Но есть и косвенная: репутация, возможность брать сложные заказы, участие в тендерах с требованиями BIM. Без цифрового контроля вход на крупные объекты закрыт. Это вопрос выживания бизнеса в среднесрочной перспективе.
Типичные ошибки при модернизации контроля
Первая ошибка — покупка оборудования без задачи. Сканер лежит в коробке, потому что никто не знает, как обрабатывать данные. Сначала нужно прописать регламент: что измеряем, как часто, куда записываем. Потом подбирать инструмент под регламент.
Вторая ошибка — экономия на обучении. Оператор должен понимать физику процесса, а не просто нажимать кнопки. Ошибка в настройке сканера даст ложные данные. Лучше потратиться на курсы, чем переделывать конструкции по неверным отчетам.

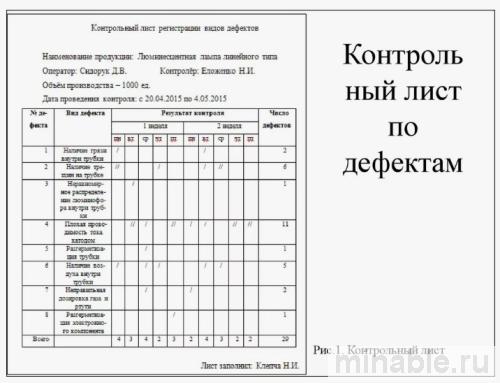

- Проверка геометрии до сборки узлов
- Контроль сварных швов на этапе производства
- Финальная сверка с BIM-моделью перед отгрузкой
- Ведение электронного журнала измерений
- Регулярная поверка оборудования (раз в год)
Третья ошибка — изоляция данных. Отчет лежит на флешке у инженера. Доступ к информации должен быть у руководителя проекта и заказчика. Облачные хранилища решают эту проблему. Прозрачность повышает доверие и ускоряет согласования.
Иногда пытаются автоматизировать всё сразу. Это путь к хаосу. Лучше начать с одного участка или типа конструкций. Отладить процесс, получить первую экономию, масштабировать опыт. Пошаговое внедрение снижает риски и нагрузку на бюджет.
Вопросы к экспертам
Нужно ли покупать сканер, если заказов мало?
Нет, выгоднее арендовать или приглашать специалистов со своим оборудованием. Постоянные расходы съедят маржу при простое.
Как убедить заказчика платить за цифровой контроль?
Показать расчет экономии на монтаже. Если вы снизите его сроки на 10%, заказчик сэкономит больше, чем стоит ваш контроль.
Какая точность нужна для обычных ангаров?
Достаточно ±2 мм на метр. Сверхточность здесь избыточна и удорожает процесс без пользы.
Можно ли использовать бюджетные китайские сканеры?
Можно для чернового контроля. Для приемки ответственных узлов нужны сертифицированные приборы с поверкой.
Сколько времени занимает обучение сотрудника?
Базовые навыки — 2 недели. Глубокое понимание процессов — от 3 месяцев практики.
Заключение
Модернизация контроля качества — не дань моде, а необходимость. Рынок требует скорости и точности. Предприятия, которые игнорируют цифровизацию, теряют контракты и деньги. Внедрение BIM и метрологии требует затрат, но окупается за счет снижения брака и ускорения процессов.
Начните с аудита текущих процессов. Найдите узкие места, где теряются ресурсы. Подберите оборудование под задачи, а не под каталог. Обучите людей и выстройте прозрачную систему данных. Результат не заставит себя ждать. Качество становится валютой в строительстве. И эта валюта конвертируется в прибыль.
Информация носит справочный характер. Цены и сроки могут отличаться в зависимости от региона и условий контракта. Требуется консультация специалистов перед принятием решений.
