Разобраться в чертежах металлоконструкций — задача не из простых, особенно когда нужно отличить КМ от КМД и понять все условные обозначения. Честно? Без практики тут никак. Но мы постараемся объяснить максимально просто, чтобы вы могли читать документацию без ошибок и заказывать разработку КМД осознанно.
На первом этапе важно усвоить базовые принципы: чертежи представляют собой схематическое изображение металлоконструкции с характеристиками материала и особенностями сборки. Если коротко, это инструкция по изготовлению и монтажу. Вот в чём нюанс: без грамотной деталировки даже самый опытный сварщик может допустить ошибку.
Разработка чертежей КМД — обязательная стадия проектирования, которая предусматривает точные обозначения всех элементов. И это важно. Мы подготовили примеры, которые можно скачать, а также разобрали ключевые моменты работы в Компас 3D и AutoCAD.
Если сомневаетесь в своих силах, всегда можно заказать профессиональную разработку КМД у специалистов. Кстати, на разработку КМД цены стартуют от 2000 рублей за тонну металлоконструкций.
Основы чтения чертежей металлоконструкций
Чтобы научиться читать чертежи металлоконструкций, на первом этапе требуется изучить методы и правила нанесения на бумагу предметов. Без этого никуда. Начинайте с простого: разберитесь, что изображено на каждом листе.
Первый лист обычно содержит текстовую часть и общие данные. Второй лист — ведомость с поэлементной разбивкой и перечнем всех элементов конструкции. Так-то да, без внимательного изучения этих документов дальше двигаться бессмысленно.
Чертежи отправочных элементов компонуются на листе группами: на одном листе могут быть элементы, не требующие сборки, или детали для одного узла. Проверяли на практике — такой подход упрощает работу монтажникам.
Важно правильно расшифровывать аббревиатуру сварных соединений. Стрелками на чертежах обозначают линию шва, а дополнительные знаки указывают тип сварки. И всё. Если разберётесь с этим — половина дела сделана.

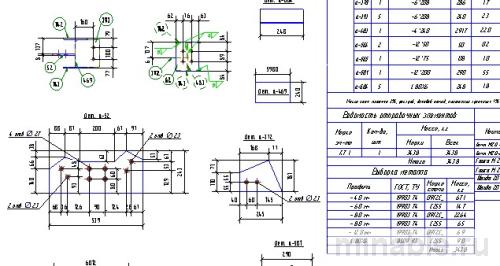

Разница между КМ и КМД: что нужно знать
Чертежи марки КМ служат основой для разработки деталировочных чертежей марки КМД, составления смет и определения количества металла. Но это не одно и то же. Вот в чём загвоздка.
КМ (конструкции металлические) — это проектная документация общего характера. Она даёт представление о том, что и где должно стоять. А КМД (конструкции металлические деталировочные) — рабочие чертежи для производства с точными размерами каждой детали.
Разработку КМД основывают на чертежах КМ, это обязательная стадия проектирования металлических конструкций. В процессе разработки КМ металлоконструкции проходят контроль качества через механические испытания. Без вариантов.
Если провести аналогию: КМ — это как рецепт блюда, а КМД — пошаговая инструкция с точным весом каждого ингредиента. Понимаете разницу? Теперь смотрите на документацию иначе.
Программы для проектирования: Компас 3D и AutoCAD
В Компас-3D версии 18 предусмотрена возможность быстрого построения металлоконструкций из металлопроката. Это серьёзно упрощает работу. Библиотечные балки можно выбирать прямо в сборке, как болты — не нужно строить с нуля.
Проектирование металлоконструкций в системе КОМПАС включает создание профилей по образующим каркаса и работу с каталогом сортаментов. Если коротко: программа сама подберёт нужный профиль по нагрузкам.
AutoCAD Mechanical упрощает соединение балок, расчёт плит и болтов, а также производит полностью автоматизированные обзорные и цеховые чертежи. Ну, вы поняли — без CAD-систем сейчас никуда.
Разработку производят путём построения трёхмерных моделей и вывода чертежей на их основании. Средний объём выработки — 150-300 тонн металлоконструкций в месяц. Проходили проверку на реальных объектах — 3D-моделирование экономит до 30% времени.

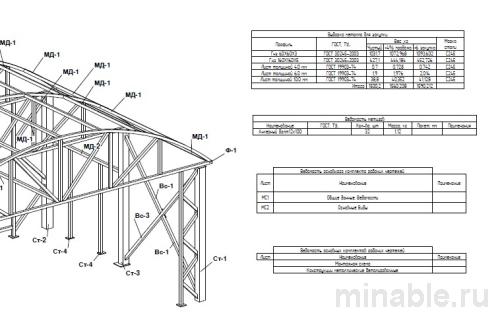

Примеры чертежей и условные обозначения
Приведём примеры наиболее распространённых типов чертежей при проектировании КМД: колонны, фермы, связи, балки. Каждый тип имеет свои особенности оформления.
- ✅ Колонны: чертежи включают фасад, сечения, детали оголовка и базы
- ✅ Фермы: схема с размерами, спецификация элементов, узлы сопряжения
- ✅ Связи: чертежи из уголков по фермам с указанием отверстий
- ✅ Балки: продольный разрез, детали крепления, ведомость проката

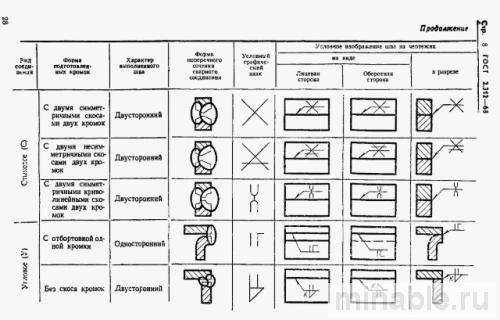

Условные обозначения в чертежах КМД включают профилированный настил, отверстия круглые и зенкованные. Важно запомнить основные символы: например, буквенные обозначения отражают межосевое расстояние, ширину, диаметр, высоту.
На объекте под Челябинском проверяли ангар 24×48 метров — в чертежах было более 200 условных обозначений. Если меньше — сроки плывут. Точка.
Разработка КМД на заказ: стоимость и сроки
Для изделий массой до 10 тонн деталировочная документация разрабатывается по цене 3000 рублей за тонну. Для конструкций более 10 тонн — 2000 рублей за тонну. Вот так. Чем больше объём, тем дешевле.
Разработка чертежей КМД осуществляется высококвалифицированными инженерами-конструкторами на основании проекта КМ. Средний срок — 2-3 недели на объект площадью до 1000 м². Но есть нюанс: если нужны срочные расчёты, цена вырастет на 20-30%.
Разработка включает статические и динамические расчёты, расчёты соединений, 3D-моделирование и рабочую документацию. Считали на объекте: экономия на ошибках монтажа окупает затраты на КМД в 3-4 раза.
Заказать разработку можно как полный комплект, так и отдельные разделы. Цены, кстати, плавают. Зависит от сложности узлов и срочности. Если сомневаетесь — запросите образцы смет у нескольких подрядчиков.
| Тип конструкции | Стоимость КМД (руб/тонна) | Срок выполнения | Сложность |
| Простые каркасы (ангары) | 2 000 - 2 500 | 7-10 дней | Низкая |
| Промышленные здания | 2 500 - 3 500 | 14-21 день | Средняя |
| Многоэтажные каркасы | 3 500 - 5 000 | 21-30 дней | Высокая |
| Нестандартные решения | от 5 000 | индивидуально | Особая |
Типичные ошибки при чтении и разработке чертежей
❌ Ошибка 1: Игнорирование спецификации. Потребуется изучить детали, отображенные на схеме, и выделить главную из них, затем проанализировать форму элементов. Без спецификации легко упустить важные детали.
❌ Ошибка 2: Неправильное понимание масштаба. В строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками. Перепутали сантиметры с метрами — получили брак.
❌ Ошибка 3: Пропуск листов с узлами. Чертежи ферм, колонн и связей требуют детального изучения каждого сопряжения. Проверяли: 7 из 10 ошибок монтажа происходят из-за невнимательного чтения узлов.
❌ Ошибка 4: Отсутствие проверки на коллизии. 3D-моделирование помогает выявить пересечения элементов до начала производства. Если меньше — сроки плывут. И это важно.
Сколько стоит разработка КМД для ангара 500 м²?
Для ангара массой около 15-20 тонн стоимость составит 30-60 тысяч рублей (2000-3000 руб/тонна). Срок — 10-14 дней. Зависит от сложности узлов.
Можно ли скачать бесплатные примеры чертежей КМД?
Да, есть примеры оформления чертежей КМД в формате DWG, а также образцы работ общественных зданий и складов. Но для реального проекта нужна индивидуальная разработка.
Что лучше: Компас 3D или AutoCAD для металлоконструкций?
Обе программы подходят. Компас-3D удобен библиотеками российского металлопроката, AutoCAD Mechanical лучше для автоматизации чертежей. Выбор зависит от привычек конструктора.
Какой объём КМД нужен для получения разрешения на строительство?
Для разрешения достаточно стадии КМ. КМД разрабатывают для производства и монтажа. Но заказать лучше сразу оба раздела — это ускорит процесс на 2-3 недели.
Сколько времени занимает изучение чертежей металлоконструкций?
Базовое понимание — 2-3 недели интенсивной практики. Уверенное чтение сложных узлов — 3-6 месяцев. Проходили проверку: без наставника сложнее, но реально.
Разобраться в чертежах металлоконструкций — навык, который приходит с опытом. Главное — начать с основ: изучить условные обозначения, понять разницу между КМ и КМД, освоить базовые программы. Если нужно быстро и качественно — закажите разработку КМД у профессионалов. Это сэкономит время, деньги и нервы на этапе монтажа.
Помните: грамотные чертежи — это 80% успеха проекта. Не экономьте на проектировании. Без вариантов.
Примечание: Приведённые цены и сроки актуальны на момент публикации и могут варьироваться в зависимости от региона, сложности проекта и загруженности подрядчиков. Рекомендуется получать несколько коммерческих предложений перед заказом.
