Лазерная резка: основные моменты, которые могли забыть
Лазерная резка металла технология давно перестала быть экзотикой. Точность, скорость, чистота кромки — три кита, на которых держится популярность метода. Но даже опытные операторы иногда упускают детали, которые напрямую влияют на результат. Поговорим о том, что действительно важно, но часто остаётся за кадром.
Понимание технологии лазерной резки позволяет получить кромку требуемого качества при оптимальной скорости процесса. Это не просто «включил и режь». Здесь важна каждая настройка: от состава газа до положения фокуса. И да, качество металла на входе тоже имеет значение. Серьёзное.
Современные производства всё чаще выбирают лазер вместо плазмы — особенно когда речь идёт о тонких и средних толщинах, сложных контурах или мелкосерийных заказах. Гибкость, минимальная постобработка, интеграция в линию — аргументы весомые. Услуги лазерной резки металл сегодня предлагают десятки компаний, но результат у всех разный. Почему? Детали решают.
Если вы ищете, где заказать лазерную резку цена часто становится первым фильтром. Но экономия на параметрах процесса или качестве оптики оборачивается браком, простоем и перерасходом материала. Короче, дешевле — не значит выгоднее.
Что такое лазерная резка и зачем она нужна
Лазерная резка металла технология основана на локальном нагреве материала сфокусированным излучением. Мощность, длина волны, режим работы источника — всё это определяет, как поведёт себя материал в зоне реза. Непрерывные лазеры (0,3–8 кВт) используют для раскроя, импульсные — для маркировки или деликатных операций.
Станок — это не только лазер. Система доставки пучка, фокусирующая голова, подача технологического газа, приводы, ЧПУ, охлаждение, безопасность. Каждый элемент влияет на итог. И если один «сбоит», страдает весь процесс. Просто и жёстко.
Волоконный лазер для резки вытеснил многие газовые решения: выше КПД, меньше обслуживание, лучше фокусируемость. Но это не панацея. Оптика загрязняется, фокус «уплывает», газ теряет чистоту. Человеческий фактор никто не отменял.

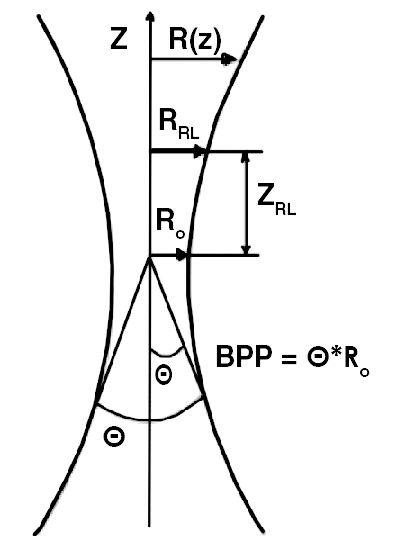

Качество излучения — ключевой параметр. Пространственное распределение интенсивности, форма пятна, модовый состав. Если в фокусе «горячие» или «холодные» зоны, кромка будет неровной, с бороздками или гратом. Проверить распределение можно грубо — куском оргстекла или старой визиткой. Работает.
Интенсивность в фокусе волоконного лазера может быть в сто раз выше, чем у СО₂-аналога при равных условиях. Это объясняет разницу в скорости и чистоте реза. Но только если оптика чистая, юстировка верная, а параметры подобраны под материал.
Качество кромки и стандарты: на что смотреть
Что такое качество резки? Если коротко — соответствие кромки требованиям чертежа и стандарта. Европейский норматив лазерная резка гост стандарт (ГОСТ Р ИСО 9013) детально описывает геометрические параметры, допуски, классы шероховатости. Но на практике всё сложнее.

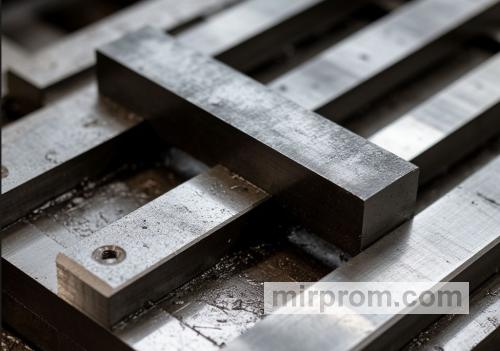

Зона термического влияния, окалина, грат, наплывы, вертикальность стенок, оплавленные углы — вот что видит технолог при приёмке. И каждый дефект — это причина. Не следствие. Искать её нужно последовательно: от состава металла до чистоты защитного стекла.
| Параметр | Влияние на кромку | Типичная причина |
| Шероховатость | Требует постобработки | Неверный фокус, загрязнённая оптика |
| Грат | Механическая доработка | Низкое давление газа, ржавчина на листе |
| Наклон стенок | Неточность сборки | Смещение фокальной плоскости |
| Окалина | Коррозия, брак сварки | Кислород низкой чистоты, высокая скорость |
Стабильность качества материала критична для толщин свыше 12–14 мм. Нестабильный химсостав или поверхность (ржавчина, масло, влага) вынуждают подбирать параметры заново — от партии к партии, иногда от листа к листу. Время теряется, влияние оператора растёт. Итог: себестоимость ползёт вверх.
Масло на поверхности, как ни странно, иногда помогает резке — снижает трение, улучшает удаление расплава. А вот ржавчина — почти гарантированный грат. Закупщики и технологи должны работать в связке. Без вариантов.
Факторы влияния: от металла до оптики
Список параметров, влияющих на результат, длинный. Но его стоит держать в голове, когда появляется брак. Длина волны, мощность, модовый состав, расходимость, поляризация, юстировка зеркал, качество линз, чистота газов, состояние паллеты, квалификация оператора. И это ещё не всё.

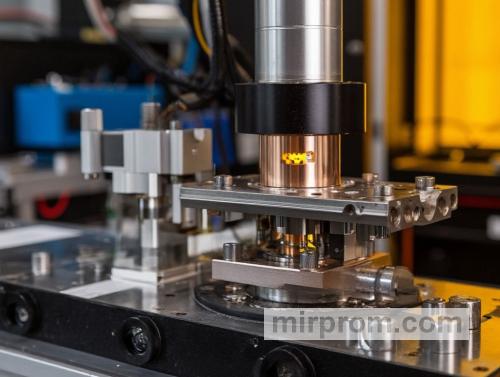

Для волоконного лазера цепочка короче: резонатор → волокно доставки → коллиматор → фокусирующая линза → защитное стекло. Самый уязвимый элемент — последнее. На него летят брызги и пары металла, особенно при врезке. Мутные плёнки, чёрные точки — сигнал: стекло пора чистить или менять.
Как чистить? Только оптическими салфетками и рекомендованным растворителем. Никаких ватных палочек, «Кленексов» или пальцев. Микроцарапины не видны глазу, но рассеивают излучение, греют оптику, ведут к разрушению. Экономия на расходниках обходится дороже замены линзы.
Для СО₂-лазеров цепочка длиннее: резонаторная смесь газов, зеркала доставки, вентиляция азотом. Чистота газов — 99,996–99,999%, примеси воды и углеводородов — менее 5 ppm. Нарушение — падение мощности, искажение пятна, дефекты реза. Азот для вентиляции зеркал при мощности >3 кВт должен быть той же чистоты.
Чистота режущего газа тоже важна. Кислород или азот ниже 99,8% — риск конденсата на оптике, нестабильность процесса, брак. Проверяйте стикеры на баллонах. Серьёзно.
Фокус и настройка оборудования: где теряют время
Положение фокуса — приоритетная причина ухудшения качества. Операторы часто забывают проверить его при смене материала или газа. Или делают это с большим шагом, пропуская оптимум. Результат: снижение скорости «наугад», потеря производительности, неидеальная кромка.
Алгоритм поиска прост. Уведите линзу в крайнее положение. Выберите шаг перефокусировки (не слишком крупный, не слишком мелкий). Вырежьте 12 тестовых квадратов или прямых резов, пронумеруйте, подпишите положение фокуса. Осмотрите кромки — выберите лучшую. Всё. Дальше можно фиксировать и работать.
Меняете параметр — двигайтесь от одного края к другому с шагом одного знака. Так не потеряетесь в многомерной настройке. И помните: оптимум для одного материала/газа не подходит для другого. Переход с кислорода на азот? Фокус нужно заглублять. Обратно — поднимать.
Внимательный взгляд на кромку скажет много. Грат с заострёнными кончиками — не хватает расхода азота или фокус слишком высоко. Грат с капельками — фокус низко. Иногда сдвиг на 100–150 микрон спасает ситуацию. Точность важна.
Слишком большой расход азота может вызвать пробой плазмы — почти лазерно-плазменный режим. Для толстых материалов иногда выгодно, но кромка потребует постобработки. Баланс — всегда компромисс.
Параметры лазерной резки требуют индивидуальной подгонки. Настройка лазерного станка — не разовая процедура, а процесс. Сегодня один лист, завтра другой — и параметры могут «поплыть». Фокус лазерного луча — тонкая материя. Буквально.
Вопросы и ответы по технологии
Почему появляется грат при лазерной резке?
Чаще всего — из-за неверного положения фокуса, низкого давления газа или загрязнения оптики. Реже — нестабильность состава металла. Проверку начинайте с простого: стекло, сопло, фокус.
Как часто менять защитное стекло?
По состоянию. Если видите мутные плёнки, точки, капли — чистите или меняйте. Регламент зависит от интенсивности работы, но профилактический осмотр — каждый сменой.
Влияет ли влажность в цехе на качество резки?
Косвенно — да. Высокая влажность повышает риск конденсата на оптике, особенно при использовании газов ниже 99,8% чистоты. Контролируйте микроклимат и качество газа.
Можно ли резать ржавый лист?
Технически — да. Но кромка будет с гратом, возможны пропуски. Лучше очистить поверхность или заложить постобработку в технологию. Экономия на подготовке часто оборачивается потерями на финише.
Как проверить качество фокусировки без спецприборов?
Тестовые резы с пошаговым изменением положения линзы. Визуальный осмотр кромок, замеры вертикальности стенок. Просто, но работает.
Пример компании, где можно уточнить параметры под ваш заказ.
- Проверяйте чистоту оптики перед каждой сменой.
- Фиксируйте оптимальные параметры для каждого материала.
- Не экономьте на качестве газа и расходниках для чистки.
