Обечайки с вафельной конструкцией являются важным конструктивным элементом в авиакосмической отрасли, обеспечивая высокую прочность при минимальной массе. Они находят широкое применение в топливных баках, ракетных и космических аппаратах, а также в авиационной технике. Основным материалом для их изготовления служат алюминиевые сплавы, обрабатываемые различными методами в зависимости от требований к точности и сложности конструкции.

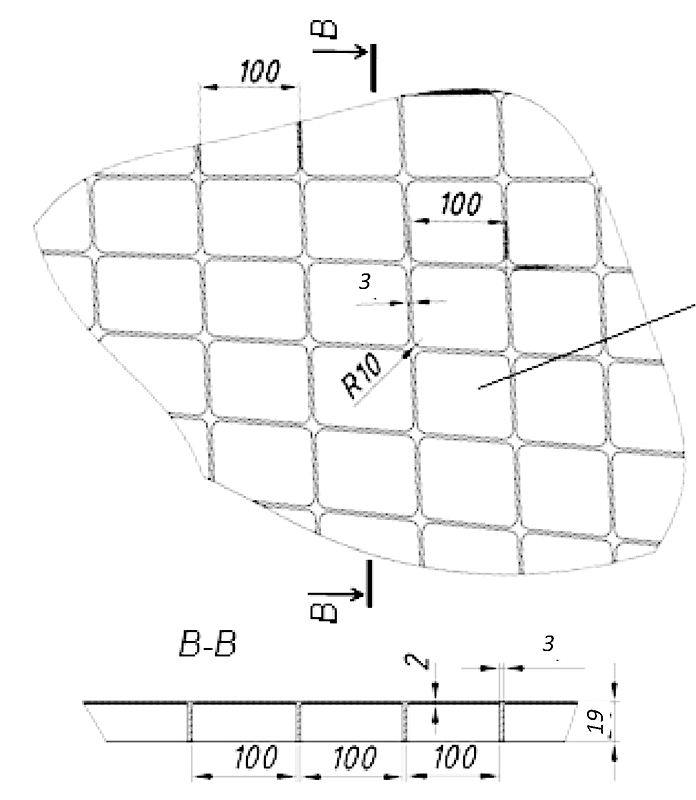

Вафельные обечайки для нового космического корабля представляют собой тонкие алюминиевые листы с ребрами, ориентированными вдоль, поперек или по диагонали. Конструкция может включать несколько конических секций, соединенных сварными швами. Между ребрами предусмотрены карманы размером 100×100 мм и глубиной 17 мм, с толщиной стенки между ними 3 мм и толщиной дна 2 мм. Поверхность обечайки характеризуется высокой степенью гладкости, а углы и нижняя часть имеют закругленную форму. Производство таких обечаек осуществляется методом механической обработки.
Для обеспечения требуемых эксплуатационных характеристик используется специализированный алюминиевый сплав с добавлением скандия, который обладает повышенной прочностью по сравнению с традиционными алюминиевыми сплавами. Однако его обработка требует применения дополнительных технологических решений.
При разработке и производстве тонких деталей необходимо учитывать риск деформации под воздействием инструментов. Для предотвращения этого проводится комплекс инженерных расчетов, направленных на обеспечение целостности конструкции в процессе изготовления.
Для оценки технологичности вафельных обечаек применяются специализированные коэффициенты:
-
Коэффициент ребра (Кр) — отношение высоты ребра к его толщине.
-
Коэффициент дна (Кд) — отношение минимальной длины кармана к толщине дна.
Обечайка считается технологичной при значениях коэффициентов, не превышающих установленных пороговых значений. В противном случае ее изготовление может быть затруднено или невозможно.
Для рассматриваемой конструкции космического корабля:
-
Коэффициент ребра (Кр) составляет 5,67.
-
Коэффициент дна (Кд) равен 50.
Для подтверждения технологичности обечайки проводятся комплексные расчеты и измерения. При положительных результатах конструкция может быть запущена в производство. В случае несоответствия установленным параметрам необходимо внести изменения в конструкцию или технологические процессы.
Использование коэффициентов Кр и Кд позволяет инженерам объективно оценить технологичность вафельных обечаек, что является ключевым фактором при разработке надежных и прочных конструкций для авиакосмической отрасли.
