Тепловая резка длинных деталей представляет собой технологический процесс, требующий строгого соблюдения определенных условий для обеспечения высокого качества конечного результата.

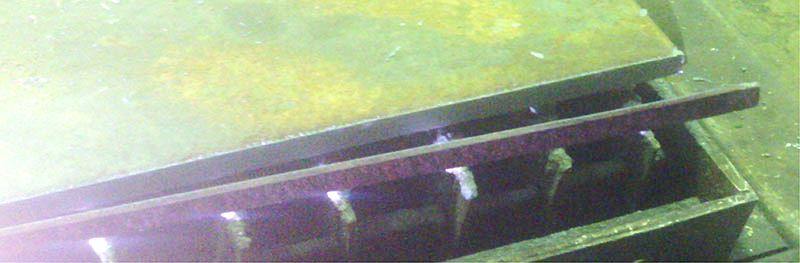

Одним из ключевых аспектов тепловой резки является учет деформации материала под воздействием высокой температуры. При отрезании детали меньшего размера от основного листового материала возможно возникновение изгибов, степень которых увеличивается по мере удаления резака от края листа. Это явление наглядно иллюстрируется на рисунке 1.
При одновременной резке нескольких деталей необходимо обеспечить их соосность и равномерное расположение относительно друг друга. Это позволяет выполнить резку единым движением резака, что способствует получению двух или более деталей с минимальными отклонениями.
При резке длинных полос рекомендуется начинать процесс с края, который соединяет деталь с основным листом. Движение резака осуществляется от точки 1 к точке 2, что позволяет последовательно вырезать одну деталь за другой. Данный метод представлен на рисунке 2.
Неправильный выбор начальной точки реза, как показано на рисунке 3, может привести к деформации одной из деталей под воздействием тепла. Это может вызвать несоответствие детали заданным параметрам и сделать ее непригодной для использования. Пример такого дефекта продемонстрирован на рисунке 5.
Совместная резка предпочтительна для деталей, которые могут быть расположены симметрично относительно центральной оси. Это обеспечивает равномерное распределение тепловых нагрузок и минимизирует риск возникновения деформаций. Примеры симметричного расположения деталей приведены на рисунках 6 и 7.
Представленные рекомендации основаны на инструкциях производителей оборудования и накопленном практическом опыте. Однако на производственных предприятиях часто не соблюдаются эти правила, что приводит к снижению эффективности процесса резки и увеличению материальных затрат.
Авторы: Денис Каменев
e-mail: kamenev_d@mail.ru
