Применение шлицевых соединений в механизмах: преимущества и недостатки
В конструкции современных машин широко используются шлицевые соединения, обеспечивающие передачу вращательного движения и крутящего момента между отдельными узлами. Эти соединения подразделяются на два основных типа: с прямыми шлицами и с зубьями эвольвентного профиля, аналогичными зубьям шестерен.

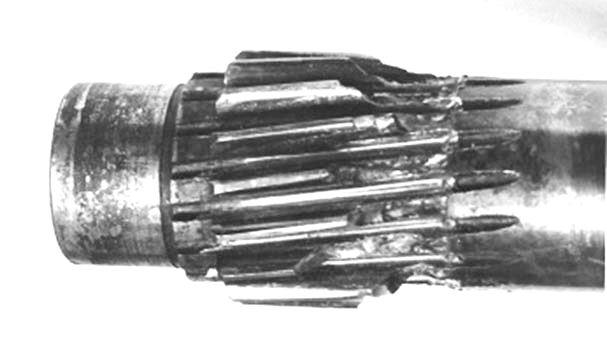

Производство шлицевых соединений представляет собой сложный и дорогостоящий технологический процесс. Одним из основных недостатков таких соединений является склонность к деформации шлицев, что приводит к их поломке. Для повышения надежности и эксплуатационных характеристик шлицевых соединений необходимо внедрение инновационных методов их изготовления.
Одним из перспективных направлений является использование зубчатых соединений эвольвентного профиля. Их изготовление возможно с применением стандартных металлорежущих инструментов, таких как фрезы и долбяки, что значительно упрощает и удешевляет производственный процесс по сравнению с изготовлением шлицев специализированным оборудованием.
Эвольвентные зубчатые соединения обладают повышенной прочностью и надежностью благодаря специфической геометрии зубьев, обеспечивающих оптимальное распределение нагрузки. Для иллюстрации преимуществ зубчатых соединений рассмотрим два примера.
Сравнительный анализ шлицевого и зубчатого соединений
Проведено сопоставление двух типов соединений с идентичными диаметральными и осевыми размерами. Результаты расчетов показали, что геометрические параметры шлицев и зубьев в обоих типах соединений близки. Однако, в зубчатых соединениях диаметр впадин увеличен, а диаметр вершин уменьшен по сравнению со шлицевыми соединениями, что способствует повышению их прочностных характеристик.
Дополнительно были проведены расчеты контактных напряжений в соединениях. В шлицевых соединениях контактные напряжения ниже вследствие более плавного профиля шлицев. Тем не менее, необходимо контролировать их соответствие допустимым значениям.
Замена шлицевых соединений на зубчатые может быть экономически целесообразной благодаря снижению производственных затрат и упрощению технологического процесса. Однако это может привести к незначительному увеличению габаритных размеров соединения.
Проектирование зубчатых соединений
Рассмотрена возможность использования зубчатых соединений для передачи крутящего момента от вала к зубчатому колесу. При проектировании использованы унифицированные параметры зубцов колеса и соединения, что позволяет применять однотипные режущие инструменты для их изготовления.
Контактные напряжения в зубчатом соединении выше, чем в шлицевом, вследствие сосредоточения нагрузки на меньшем диаметре. Однако работоспособность передачи зависит от прочностных характеристик материала и качества изготовления соединения.
Применение зубчатых соединений особенно целесообразно при серийном производстве машин небольшими партиями, так как позволяет использовать более простые и экономически выгодные технологические решения.
Заключение
Замена шлицевых соединений на зубчатые соединения эвольвентного профиля является перспективным направлением повышения надежности и снижения себестоимости производства машин. Оптимизация конструкции и технологии изготовления зубчатых соединений позволяет обеспечить их высокую эксплуатационную эффективность и долговечность.
