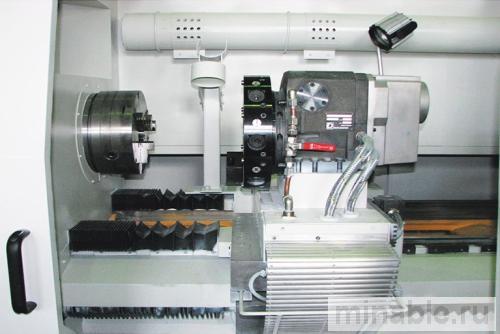

За последние десять лет производство вышло на новый уровень. Многофункциональные токарные станки с ЧПУ теперь выполняют не только точение, но и шлифование, лазерную обработку, сварку. Комплексная обработка деталей валов в одном установе — реальность, а не перспектива.

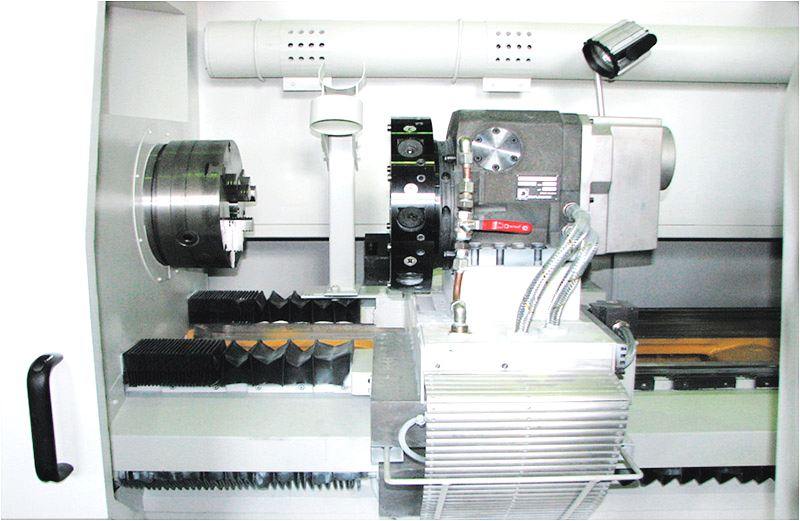

Тенденция очевидна: изделий становится меньше по количеству деталей, но каждая деталь — сложнее конструктивно. Специальное станочное оборудование перестаёт быть нишевым решением. Это ответ на вызовы точности, производительности, гибкости производства.
Завод «САСТА» — наглядный пример трансформации. В 2010 году 73% выпуска — универсальные станки. В 2016-м — 82,6% станков с ЧПУ и обрабатывающих центров, причём более половины — специальное токарное оборудование под заказ. Рынок диктует. Производители адаптируются.
Эволюция станкостроения: от универсальных к специализированным
Универсальный станок — хорошее решение для широкого круга задач. Но когда требуется обработка уникальной детали с жёсткими допусками, универсальность уступает место специализации. Заказчик получает не просто станок, а технологическое решение под свою номенклатуру.
Конструкторско-технологический центр завода отрабатывает процесс от заявки до приёмки. Чертеж детали, чертёж заготовки, требуемая производительность — на входе. Технологический процесс, подбор оснастки, расчёт времени, изготовление специальных узлов — на выходе. Заказчик принимает станок на обработке конкретных деталей. Точка.
Опыт накоплен десятилетиями. С 1976 года изготовлено более 200 специальных автоматических линий для предприятий разных отраслей. Гидрокопировальные станки прошлого уступили место ЧПУ-комплексам с линейными датчиками, системами измерения инструмента, принудительной вытяжкой.

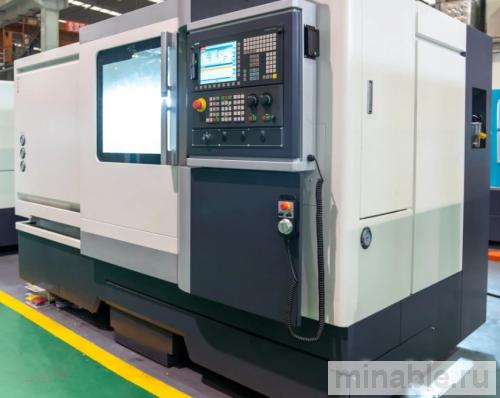

Пылезащищённые станки для графита и неметаллов
Обработка графитовых деталей — вызов для любого оборудования. Абразивная пыль проникает в направляющие, шпиндель, электрошкаф. Результат — ускоренный износ, простои, брак.
Специальные токарные станки на базе СА600Ф3 решают эту проблему комплексно. Герметичная облицовка кабинетного типа, система принудительной вытяжки из зоны резания, комплектующие со степенью защиты не ниже IP65. Подача избыточного давления очищенного воздуха в шпиндельную бабку и танкетки направляющих предотвращает проникновение пыли.
Дополнительные гофрированные кожухи защищают продольные направляющие качения. Линейные датчики по осям X и Z, датчики измерения детали и инструмента обеспечивают точность. Обработка графитовых деталей с пылезащитой — не компромисс, а штатный режим работы.

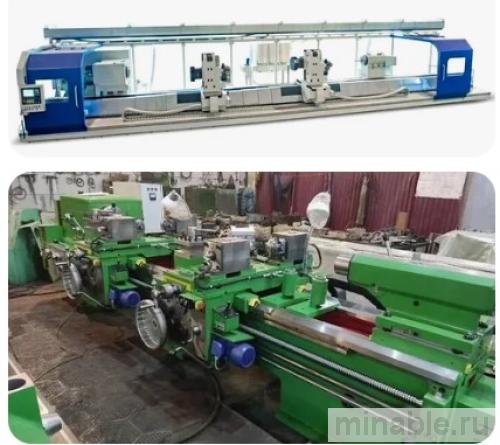

Обработка длинномерных валов: два суппорта вместо переустановок
Вал сложной конструкции диаметром 260 мм и длиной около 5000 мм — непростая задача. Традиционная технология требует многократных переустановок, что снижает точность и увеличивает время цикла.
Станок СА1100С50Ф4П с двумя проходными суппортами меняет правила игры. Суппорты перемещаются по отдельным направляющим, могут заходить за люнет, шпиндельную и заднюю бабку. Обработка ведётся по всей длине детали без переустановок.
Роликовые направляющие качения по осям X и Z, линейные датчики в конструкции суппорта, самоцентрирующиеся гидравлические люнеты для компенсации прогиба — каждый элемент работает на результат. Помимо токарной обработки — радиальное сверление, нарезка резьбы, шлифовка конических поверхностей, фрезерование шлицев, накатка для шероховатости Ra 0,2–0,4 без полировки. Комплексная обработка деталей валов в одном цикле.
| Модель станка | Ключевая особенность | Типовое применение |
| СА600Ф3 (пылезащита) | Герметичный корпус, вытяжка пыли, IP65 | Обработка графита, неметаллических материалов |
| СА1100С50Ф4П | Два проходных суппорта, длина до 5000 мм | Валы сложной конструкции, длинномерные детали |
| САТ630С10Ф3 | Твёрдое точение закалённых поверхностей | Финишная обработка зубчатых колёс |
| САТ700Ф3 | Наклонная компоновка, бетонное заполнение станины | Обработка труб, резьба класса Премиум |
Твёрдое точение и финишная обработка зубчатых колёс
Традиционная технология изготовления зубчатых колёс завершается шлифовкой зубьев. Специальный станок САТ630С10Ф3 предлагает альтернативу: финишная токарная операция по торцу и внутреннему диаметру шестерни после закалки до HRC 60–62.
Крепление детали в патроне специальной конструкции — по трём впадинам уже обработанных шлифованных зубьев. Базирование по готовым поверхностям повышает точность более чем в 1,5 раза. Реальное отклонение размеров и формы — 8–10 мкм при допуске 20 мкм. Шероховатость — не более Ra 0,4–0,8.
Токарный обрабатывающий центр САТ630С15Ф4-06 с двумя суппортами и противошпинделем идёт дальше. Автоматическая шторка разделяет рабочие зоны. Левый суппорт обрабатывает деталь в главном шпинделе, противошпиндель перехватывает заготовку, правый суппорт продолжает обработку с другой стороны. Оператор устанавливает новую заготовку, не останавливая процесс. Двухконтурная система ЧПУ синхронизирует всё.
Токарные станки для обработки труб и резьбы Премиум
Сасовский завод автоматических линий — так начиналась история «САСТА». С начала 80-х — специализация на токарных станках для обработки труб. Модели 1Н983, 1А983, СА983, СА665, СА700 отработали десятилетия в самых трудных условиях, в три смены.
Сегодня — высокоточные станки с ЧПУ и направляющими качения: СА600Ф3Т, СА750Ф3Т (горизонтальные), САТ700Ф3 (наклонная компоновка). Диаметры отверстия в шпинделе — 166, 260, 375 мм. Пневматические самоцентрирующиеся патроны с временем зажима не более 1 секунды.
Внутренние полости станины САТ700Ф3 заполнены специальным безусадочным бетоном — для жёсткости и виброустойчивости. Шпиндельная бабка без зубчатых колёс, дуплексированные шариковые подшипники с консистентной смазкой, не требующие обслуживания. Результат — качественная обработка концов труб и муфт с резьбой класса Премиум.
Резьбовые соединения класса Премиум отличаются высокой надёжностью, герметичностью за счёт специальных узлов уплотнения, жёсткими технологическими допусками. Применение — вертикальные и наклонно-направленные скважины с комбинированными нагрузками. Нарезание резьбы класса Премиум требует оборудования, которое держит допуск в единицы микрон.
Часто задаваемые вопросы
Как обеспечить точность при обработке графита?
Обработка графитовых деталей с пылезащитой реализуется через герметичную облицовку, систему вытяжки, подачу очищенного воздуха под избыточным давлением в критические узлы. Линейные датчики компенсируют температурные деформации, обеспечивая стабильность точности.
Можно ли обрабатывать валы длиной более 10 метров?
Да. На базе станка СА1100С50Ф4П разработаны исполнения для комплексной обработки деталей длиной до 20 м и весом до 10 т. Два суппорта, гидравлические люнеты, роликовые направляющие — конструкция масштабируется под задачу заказчика.
В чём преимущество твёрдого точения перед шлифовкой?
Твёрдое точение позволяет выполнить финишную операцию на том же станке, где велась черновая обработка. Это исключает переустановку, снижает накопленную погрешность базирования, сокращает производственный цикл. Точность — 8–10 мкм, шероховатость — до Ra 0,4.

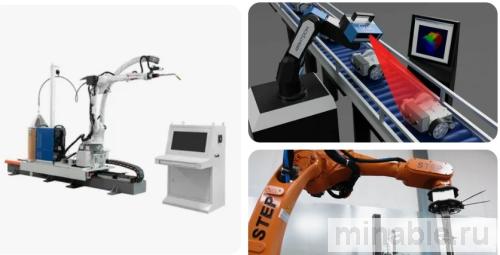

Как автоматизировать загрузку на специальном станке?
Гибкие производственные модули с портальными роботами (грузоподъёмность 40–60 кг) и системой технического зрения позволяют захватывать неориентированные детали с транспортера. Одно из оптимальных направлений — производства с вредными и опасными условиями труда.
Технические характеристики и конфигурации станков указаны для типовых исполнений завода «САСТА». Реальные параметры зависят от конкретной задачи заказчика, условий эксплуатации и требований к точности. Требуется консультация специалистов для подбора оптимального решения под вашу номенклатуру деталей.
