Мировой рекорд в спринте на 400 метров — 43,03 секунды. Французский пловец преодолевает 100 метров за 44,94. А на заводе GAC Motor в Ичане новый автомобильный кузов сходит со сборочной линии каждые 46 секунд. Точка.
Умная фабрика автомобильного производства — это не просто модный термин. Это комплекс технологий, где роботизированные решения ABB по сборке кузова работают в едином ритме. Скорость основных линий в мире — около 60 секунд. Самые быстрые достигают 51. 46 секунд — новая планка.

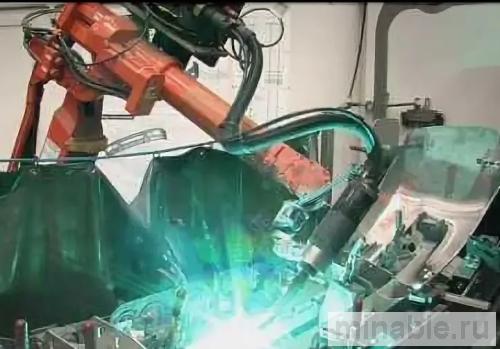

Автоматизация сварки кузовных деталей требует баланса: скорость не должна снижать точность. Задача — сварить 72 прихваточных шва за 46 секунд, по 4-5 секунд на шов, с гарантией прочности. Роботизированная линия сборки автомобилей GAC Motor решает эту задачу ежедневно.
Рекорд в автопроизводстве: 46 секунд на кузов
Завод в Ичане — предприятие мирового уровня с инвестициями в автоматизацию последнего поколения. Сотрудничество с ABB началось в 2018 году с проектирования производственных линий под амбициозную цель.
«46 секунд — лимит времени, который мы до сих пор не осмеливались покорить», — отмечает Чжэнхао Дун, глобальный менеджер ABB по решениям для сборочных линий. Достижение стало возможным благодаря комплексу передовых технологий, где каждый элемент работает на результат.
Высокая скорость — не самоцель. Производительность завода составляет 200 тысяч автомобилей в год. За одну смену — 500 готовых кузовов. Качество и эффективность полностью отвечают ожиданиям GAC Motor, что позволило запустить серийное производство седана GA6 в июне 2019 года.
Задачи проекта: скорость без потери качества
Ключевая задача — не просто ускорить процесс. Нужно гарантировать высокую степень точности и прочности каждого сварного шва. При этом конфигурация решений должна отвечать требованиям гибкого совместного производства.
Переключение между различными моделями автомобиля не должно затрагивать стандартный производственный цикл. Это вызов для инженеров: универсальность обычно снижает скорость. Но не в этом случае.
Недели тщательного анализа данных и планирования предшествовали реализации. ABB изучила каждый этап, выявила узкие места, предложила нестандартное решение. Иногда прорыв требует отхода от привычных ограничений.
Система GateFramer: 18 роботов вместо 14
ABB решила отойти от проектировочного ограничения по использованию 14 роботов в системе сборки GateFramer. Добавление четырёх дополнительных роботов помогло достичь скорости в 46 секунд.
Систему оснастили 8 высокопроизводительными роботами IRB 6700 и 10 роботами IRB 6650s. Результат: установка элементов автомобильного кузова за 10 секунд, сварка 72 кузовных швов — за 16 секунд.

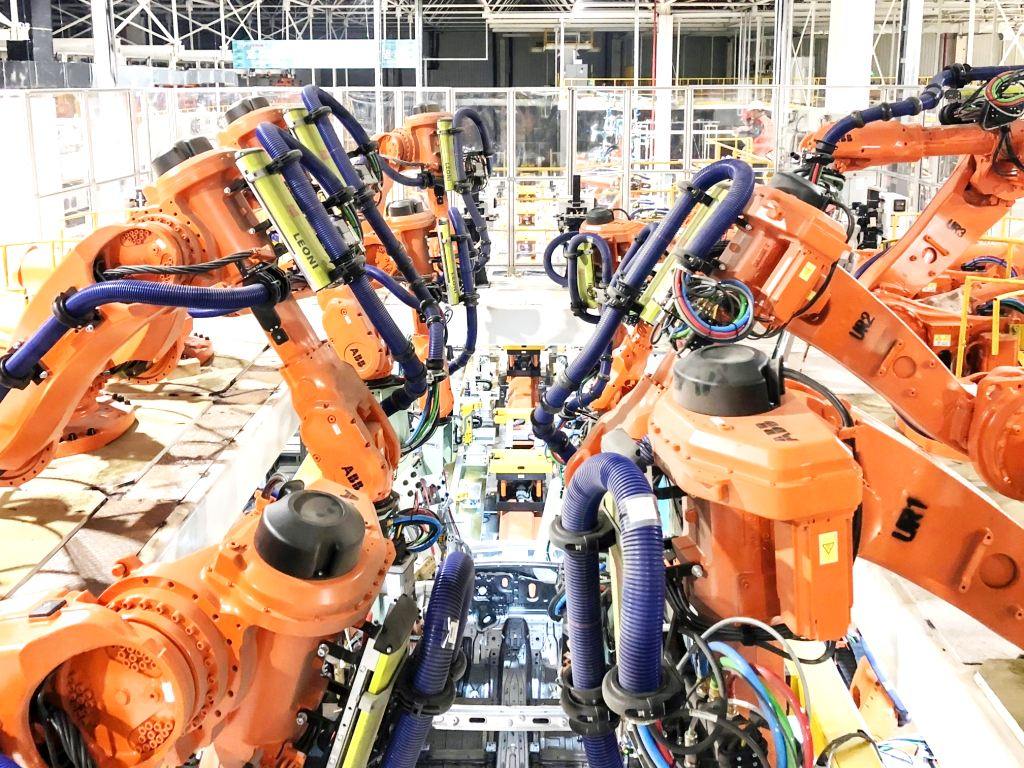

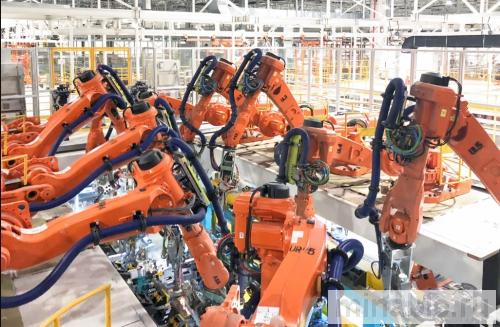

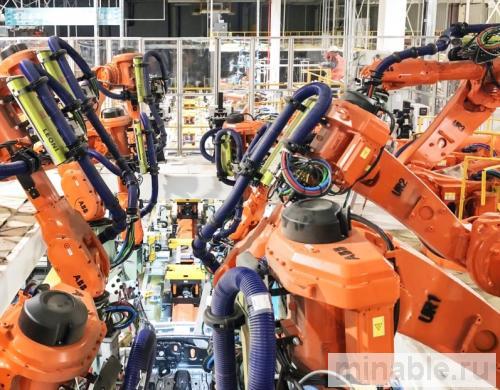

В 2019 году завод в Ичане установил оснащенную 18 роботами систему ABB GateFramer и начал серийное производство. Среди линий по сборке кузовов, реализованных ABB по всему миру, эта система задействует наибольшее количество роботов и демонстрирует самую высокую скорость производства.
| Параметр | Традиционная линия | Система GateFramer (Ичан) |
| Время цикла | 60 секунд | 46 секунд |
| Количество роботов | 10-14 | 18 |
| Сварка швов | ~25-30 сек | 16 секунд |
| Моделей на линии | 1-2 | до 6 |
Подвижная платформа FlexTrack и логистика
Помимо основной линии с зоной сварки, на заводе установлена 96-метровая подвижная платформа ABB FlexTrack. Конвейер с сервоприводом перемещает кузов автомобиля с одной позиции на другую всего за 6 секунд.
Скорость движения — 1500 мм/с. Именно этот показатель помогает достичь цикла в 46 секунд. Логистика внутри цеха становится частью производственного ритма, а не узким местом.
Автомобильные детали и элементы салона, включая кресла и колёса, собираются двумя роботами IRB 6700 на линии основной сборки. Ещё четыре робота IRB 6700 вклеивают лобовые и задние стёкла. Каждый этап синхронизирован.
Гибкое производство: 6 моделей на одной линии
В отличие от традиционных линий, которые разрабатываются под индивидуальную модель, система сборки GateFramer имеет стандартизированную конструкцию. Это позволяет собирать до 6 моделей автомобилей на одной производственной линии без её остановки.
Производители переключаются между сборкой разных моделей, меняя порядок секций, где крепятся детали. Гибкое производство нескольких моделей авто — не будущее, а реальность завода в Ичане.
В 2020 году GAC Motor воспользовалась возможностью начать сборку новых моделей без дополнительных ресурсов: вслед за GA6 запустили производство GS4, затем — нового электромобиля. Масштабируемость без капитальных вложений — конкурентное преимущество.
Часто задаваемые вопросы
Как обеспечивается точность сварки при высокой скорости?
Сварка 72 прихваточных шва за 46 секунд возможна благодаря синхронизации 18 роботов и прецизионному позиционированию. Каждый шов контролируется в реальном времени, параметры процесса фиксируются для отслеживания качества.
Можно ли модернизировать существующую линию под GateFramer?
Да, система сборки GateFramer ABB проектируется с учётом интеграции. Однако требуется аудит текущей инфраструктуры, адаптация логистики и обучение персонала. Срок внедрения — 6-12 месяцев в зависимости от масштаба.
Как работает переключение между моделями?
Гибкое производство нескольких моделей авто реализовано через модульную структуру секций. Оператор меняет порядок крепления деталей в интерфейсе, система автоматически перенастраивает траектории роботов. Остановка линии не требуется.
Какая экономия достигается при скорости 46 секунд?
Сокращение цикла с 60 до 46 секунд даёт прирост производительности ~30%. Для завода мощностью 200 тысяч авто/год это эквивалентно дополнительным 45-50 тысячам единиц без расширения площадей и штата.
Технические параметры и производительность указаны для конкретной конфигурации завода GAC Motor в Ичане. Реальные показатели могут варьироваться в зависимости от номенклатуры изделий, условий эксплуатации и квалификации персонала. Требуется консультация специалистов ABB для расчёта эффективности под ваше производство.
