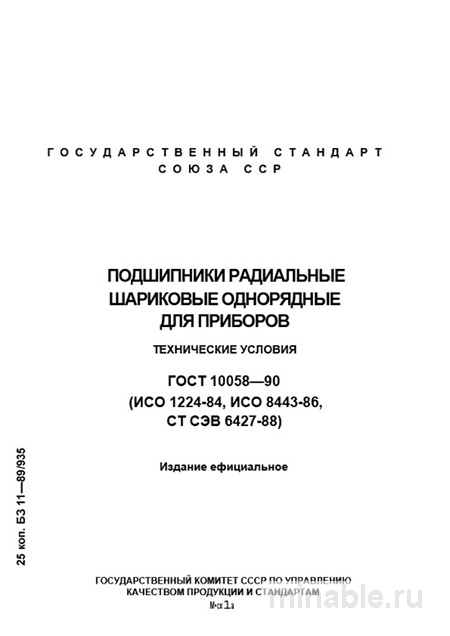

Обзор ГОСТ 10058-90: Стандарт для высокоточных подшипников
В машиностроении и приборостроении качество даже самых мелких деталей может существенно влиять на функциональность и надежность всей системы. Подшипники, являясь ключевыми элементами, обеспечивают плавное и бесшумное вращение механизмов. В случае, если требуется высокая точность, например, в гироскопах или измерительных приборах, необходимо использовать подшипники, соответствующие стандарту ГОСТ 10058-90. Данный стандарт регламентирует требования к изготовлению подшипников, предназначенных для эксплуатации в условиях повышенных требований к точности, минимальным значениям трения и уровня шума.
Назначение ГОСТ 10058-90
ГОСТ 10058-90 устанавливает нормы и требования к подшипникам, применяемым в устройствах, где необходима высокая точность вращения, минимальное трение и низкий уровень шума. Такие подшипники не предназначены для использования в крупных и мощных машинах, а применяются в следующих областях:
-
Электродвигатели малой мощности, включая вентиляторы и стеклоочистители;
-
Валы гироскопических систем, обеспечивающих стабилизацию и поддержание равновесия;
-
Подшипники измерительных приборов;
-
Механизмы копировальных машин и другой офисной техники.
Основные требования стандарта
ГОСТ 10058-90 детально описывает требования к материалам, размерам, форме, трению и уровню шума подшипников.
Материалы
Для изготовления подшипников используются специализированные стали, обладающие высокой износостойкостью и устойчивостью к трению. Обычно применяется сталь марки ШХ15 либо аналоги. В условиях повышенной влажности или высоких температур могут быть использованы коррозионностойкие стали. При заказе подшипников необходимо уточнять требования к материалам.
Размеры и форма
Все элементы подшипников должны иметь высокую степень точности геометрических параметров. Это включает обеспечение идеальной сферичности и цилиндричности поверхностей, что минимизирует трение и шум.
Трение и шум
Подшипники, соответствующие ГОСТ 10058-90, должны демонстрировать минимальные значения трения и шума. Эти параметры проверяются на специализированных испытательных стендах, что позволяет гарантировать соответствие изделий установленным стандартам.
Методы контроля качества
Процесс производства подшипников включает несколько этапов контроля качества. На начальном этапе проверяется чистота поверхности и плавность вращения. Затем проводятся более детальные испытания, включая оценку уровня трения и точности вращения.
Наиболее распространенные дефекты подшипников:
-
Механические повреждения поверхности (царапины), возникающие при неправильной транспортировке или сборке;
-
Присутствие загрязнений в смазке, что может быть следствием недостаточной очистки перед установкой;
-
Повышенный уровень шума при вращении, указывающий на возможные дефекты конструкции или сборки.
При приобретении подшипников рекомендуется требовать у поставщика документацию, подтверждающую прохождение всех этапов контроля качества.
Сравнение ГОСТ 10058-90 и ГОСТ 8338-75
ГОСТ 8338-75 описывает стандарты для подшипников общего назначения, в то время как ГОСТ 10058-90 предназначен для приборных подшипников. Основные различия между стандартами представлены в таблице:
/ Критерий / ГОСТ 10058-90 (Приборные подшипники) / ГОСТ 8338-75 (Подшипники общего назначения) / /-----------------------------------/------------------------------------/---------------------------------------------/ / Назначение / Точные механизмы и приборы / Большие и мощные машины / / Классы точности / Очень точные (5, 6, 7, 8) / Стандартные (0, 6, 5, 4) / / Проверяемые параметры / Трение, шум, радиальный зазор / Грузоподъемность, динамическая и статическая нагрузка, скорость вращения / / Типовые размеры / Малые и сверхмалые / Различные, от малых до больших /
Рекомендации для инженеров и потребителей
-
При оформлении заказа на подшипники необходимо указывать все ключевые параметры, включая диаметр, класс точности и тип смазки.
-
Рекомендуется приобретать подшипники у проверенных производителей, соблюдающих требования стандартов.
-
Первичная проверка подшипников должна включать визуальный осмотр на предмет чистоты и плавности вращения. Полный комплекс испытаний обычно проводится на производстве.
-
Подшипники следует хранить в оригинальной упаковке и устанавливать в условиях, исключающих загрязнение.
ГОСТ 10058-90 является важным нормативным документом, обеспечивающим производство высокоточных и надежных подшипников. Соблюдение требований данного стандарта позволяет создавать механизмы и приборы, работающие с высокой степенью точности и долговечности.
