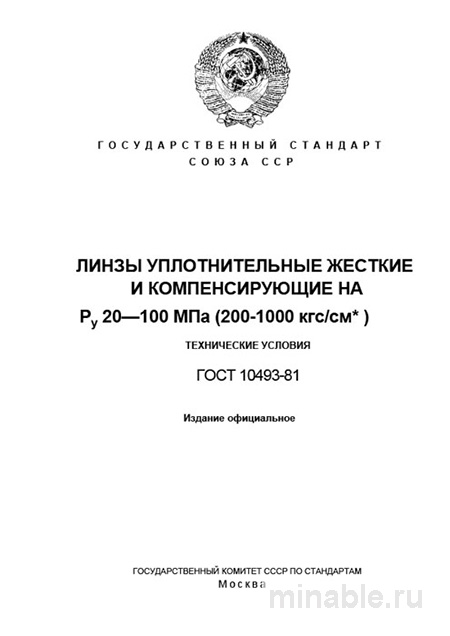

Обзор ГОСТ 10493-81: Жесткие уплотнительные линзы для трубопроводов, работающих под высоким давлением
В области машиностроения, особенно в энергетике, нефтехимической промышленности и тяжелом машиностроении, обеспечение надежности соединений трубопроводов, функционирующих под высоким давлением, является критически важным аспектом. Это необходимо для обеспечения безопасности и стабильной работы оборудования. Одним из ключевых компонентов таких соединений являются жесткие уплотнительные линзы. Требования к их производству и эксплуатации регламентируются ГОСТ 10493-81. Данный стандарт имеет первостепенное значение для инженеров и специалистов в области проектирования и производства трубопроводной арматуры. В данном обзоре представлено подробное описание его положений и требований.
Назначение и область применения ГОСТ 10493-81
ГОСТ 10493-81 устанавливает стандарты и технические требования к жестким уплотнительным и компенсирующим линзам, используемым для соединения трубопроводов и арматуры. Данные изделия предназначены для эксплуатации в условиях высокого давления, варьирующегося от 20 до 100 мегапаскалей.
Основные функции линз включают:
-
Обеспечение герметичности соединений, функционирующих под воздействием значительных давлений и высоких температур.
-
Компенсация механических нагрузок, таких как вибрация или температурные деформации, которые могут привести к нарушению герметичности и целостности соединения.
Применение жестких линз характерно для химической и нефтехимической промышленности, энергетических установок и трубопроводов, предназначенных для транспортировки пара или агрессивных жидкостей. Следует отметить, что стандарт ГОСТ 10493-81 распространяется исключительно на жесткие линзы, которые предназначены для систем с неизменным расстоянием между фланцами и высокими требованиями к устойчивости к давлению.
Материалы и размеры линз
Производство линз осуществляется из различных марок стали, выбор которых зависит от условий эксплуатации. Например:
-
При температуре эксплуатации до 600 градусов Цельсия применяются жаропрочные стали.
-
Для эксплуатации в условиях воздействия агрессивных сред используются коррозионно-стойкие стали.
Каждая линза проходит тщательный контроль на наличие дефектов, таких как трещины, раковины и другие несоответствия стандартам качества.
Стандарт ГОСТ 10493-81 регламентирует точные размеры линз, включая диаметр, толщину и радиусы скруглений. Допустимые отклонения толщины линзы, работающей при давлении 100 МП, не должны превышать ±0,15 мм. Несоответствие этим параметрам может привести к нарушению герметичности соединения и, как следствие, к аварийным ситуациям.
Контроль качества линз
Контроль качества линз осуществляется на нескольких этапах:
-
Первичная приемка каждого изделия включает проверку размеров, визуальный осмотр поверхности и измерение твердости материала.
-
Периодическая проверка проводится каждые три месяца с целью контроля структуры материала и его механических свойств.
-
Типовая проверка проводится в случае изменения технологии производства, включая испытания на герметичность и прочность.
При приемке линз необходимо:
-
Провести тщательный визуальный осмотр каждой линзы на предмет наличия дефектов.
-
Измерить твердость линзы для подтверждения соответствия требованиям технологического процесса.
-
При необходимости использовать специализированные методы для выявления скрытых дефектов, особенно в линзах, предназначенных для использования в ответственных системах.
Сравнение жестких линз с другими типами уплотнительных элементов
ГОСТ 10493-81 имеет существенные отличия от стандартов, регламентирующих производство других типов уплотнительных элементов, таких как мягкие прокладки и овальные прокладки. Основные различия представлены в таблице ниже:
/ Параметр / ГОСТ 10493-81 (Жесткие линзы) / ГОСТ 14891 (Овальные прокладки) / ГОСТ 9399 (Мягкие прокладки) / /-------------------------/-------------------------------/-------------------------------/-----------------------------/ / Максимальное давление / До 100 МПа / До 20 МПа / До 6,4 МПа / / Материал / Сталь / Цветные металлы / Резина, картон / / Жесткость / Жесткие / Средние / Мягкие / / Принцип работы / Плотное прилегание / Плотное прилегание / Гибкое сжатие /
Как видно из таблицы, жесткие линзы обладают высокой устойчивостью к давлению и температурным воздействиям, что делает их предпочтительным выбором для систем с экстремальными условиями эксплуатации. В то же время мягкие прокладки и овальные прокладки используются в менее требовательных условиях.
Рекомендации для специалистов
-
При выборе линз необходимо учитывать все параметры эксплуатации, включая давление, температуру, агрессивность среды и другие факторы.
-
При получении линз следует проводить их обязательную проверку на соответствие требованиям ГОСТ 10493-81, а не полагаться только на сертификатные данные.
-
Особое внимание следует уделять состоянию фланцев, которые должны быть ровными и не иметь дефектов.
-
Повторное использование линз не допускается, так как это может привести к потере их эксплуатационных характеристик и создать угрозу безопасности.
Заключение
ГОСТ 10493-81 является основополагающим стандартом, регламентирующим производство и эксплуатацию жестких уплотнительных линз для трубопроводов, работающих под высоким давлением. Соблюдение требований данного стандарта обеспечивает надежность и долговечность соединений, что является критически важным для безопасной и эффективной эксплуатации оборудования. Правильный выбор линз, их тщательная проверка и соблюдение технологии монтажа являются ключевыми факторами, гарантирующими надежную и безопасную работу трубопроводных систем.
