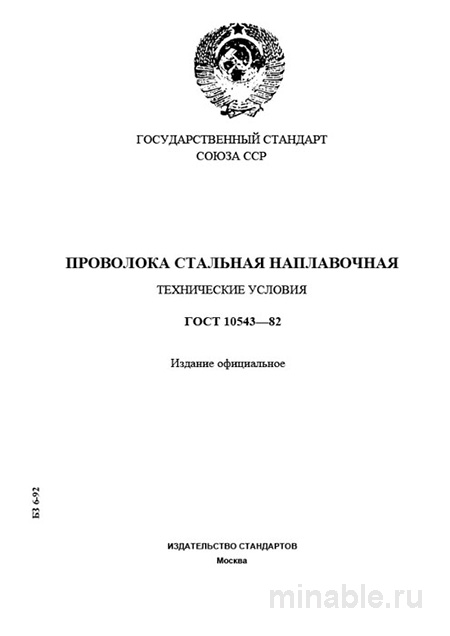

Обзор ГОСТ 10543-82: Применение наплавочной проволоки
В условиях современного промышленного производства актуальным является восстановление и укрепление деталей для повышения их эксплуатационных характеристик и продления срока службы. ГОСТ 10543-82 регламентирует требования к качеству проволоки, предназначенной для создания износостойких покрытий на поверхности деталей. Данный стандарт акцентирует внимание на характеристиках проволоки для наплавки, в отличие от стандартов, регулирующих сварочные материалы, которые направлены на обеспечение прочности сварных соединений.
Назначение проволоки
Проволока, соответствующая ГОСТ 10543-82, предназначена для наплавки поверхностей деталей, работающих в условиях интенсивного износа, ударных нагрузок и умеренных температурных режимов. Она применяется для восстановления геометрических параметров и повышения износостойкости быстроизнашивающихся элементов оборудования, таких как валы, оси, зубья ковшей экскаваторов, звенья гусеничных цепей, прокатные валки и детали дробильных установок.
Следует отметить, что данная проволока не предназначена для использования в конструкциях, работающих под значительными механическими нагрузками. Её основная функция заключается в формировании твёрдого и износостойкого поверхностного слоя, а не в обеспечении общей прочности детали. Неправильное применение проволоки может привести к серьёзным техническим проблемам.
Основные требования к проволоке
Стандарт ГОСТ 10543-82 устанавливает строгие требования к качеству проволоки, которые можно классифицировать по нескольким критериям.
Химический состав
Проволока производится различных марок, от ПП-АН101 до ПП-АН170, каждая из которых имеет уникальный химический состав, определяющий её эксплуатационные свойства. Например, некоторые марки обладают высокой твёрдостью (до 65 HRC), но могут быть подвержены хрупкости. Другие марки характеризуются повышенной ударной вязкостью благодаря добавлению хрома и марганца.
Диаметр и состояние
Диапазон диаметров проволоки составляет от 1,6 до 6,5 мм, при этом предусмотрены четыре класса точности по величине диаметра. Проволока должна быть чистой и не содержать дефектов, таких как окислы, трещины или следы коррозии.
Механические свойства
Одним из ключевых параметров является прочность проволоки, которая определяется её способностью выдерживать разрывные нагрузки. Данный показатель зависит от марки проволоки и её диаметра. Например, для проволоки диаметром 5 мм марки ПП-АН100 минимальная прочность составляет 120 МПа.
Методы контроля качества проволоки
Контроль качества проволоки включает несколько этапов:
-
Визуальный осмотр: Проверяется отсутствие дефектов на поверхности проволоки, таких как трещины, ржавчина или другие повреждения, которые могут повлиять на качество наплавки.
-
Контроль намотки: Катушка должна быть аккуратно намотана, без перехлёстов и скрученных витков, что обеспечивает стабильность работы оборудования.
-
Измерение диаметра: Проводится измерение диаметра проволоки в нескольких точках для подтверждения соответствия заявленному классу точности.
-
Химический анализ: В некоторых случаях выполняется химический анализ состава проволоки для подтверждения её соответствия установленным требованиям.
Различия между наплавочной и сварочной проволокой
Часто возникает путаница между наплавочной проволокой по ГОСТ 10543-82 и сварочной проволокой по ГОСТ 2246-70. Ниже приведены основные различия между этими типами проволоки:
/ Критерий / ГОСТ 10543-82 (Наплавочная) / ГОСТ 2246-70 (Сварочная общего назначения) / /-------------------------/----------------------------------------------------------------------------------------------/-----------------------------------------------------------------------------------------------------------------/ / Назначение / Формирование износостойкого поверхностного слоя / Создание прочных сварных соединений / / Химический состав / Высокое содержание углерода и легирующих элементов / Низкое содержание углерода и минимальное легирование / / Твёрдость / Высокая (45-65 HRC) / Низкая (около 150-200 HB) / / Основные свойства / Высокая износостойкость и прочность / Пластичность, стабильность горения дуги / / Область применения / Наплавка зубьев ковшей экскаваторов, прокатных валков и других деталей, подверженных износу / Сварка каркасов, рам и других конструкций, требующих высокой пластичности и стабильности дуги /
Рекомендации по использованию
Для обеспечения эффективного применения проволоки ГОСТ 10543-82 рекомендуется учитывать следующие аспекты:
Для технологов
-
Выбор марки проволоки: При выборе марки проволоки необходимо учитывать условия эксплуатации деталей. Для элементов, подверженных интенсивному износу (например, шнеки), рекомендуется использовать высокоуглеродистые марки. Для деталей, работающих в условиях ударных нагрузок (например, молотки дробилок), следует выбирать более легированные и вязкие марки.
-
Подготовка проволоки: Перед использованием проволоку необходимо подвергнуть термической обработке (прокаливанию) для удаления влаги и предотвращения образования пор в наплавленном слое.
Для специалистов по закупкам
-
Техническое задание: При составлении технического задания на закупку проволоки необходимо указывать конкретную марку, требуемый диаметр, тип намотки и другие параметры. Указание только фразы «проволока наплавочная по ГОСТ 10543-82» без уточнения марки может привести к приобретению неподходящего товара.
-
Приёмка продукции: При приёмке проволоки необходимо проверять номер плавки, данные сертификата соответствия и визуально осматривать катушку на наличие дефектов, таких как ржавчина или неравномерная намотка.
Для служб контроля качества
-
Измерение диаметра: Рекомендуется регулярно проводить измерение диаметра проволоки с использованием микрометра для выявления возможных отклонений от установленных стандартов.
-
Пробная наплавка: Перед началом эксплуатации проволоки на производстве рекомендуется провести пробную наплавку на контрольном образце для оценки её соответствия требованиям.
ГОСТ 10543-82 является важным нормативным документом, регламентирующим качество наплавочной проволоки. Его соблюдение позволяет обеспечить долговечность и надёжность восстановленных деталей, а также оптимизировать процессы их упрочнения. Правильное применение данного стандарта свидетельствует о высоком уровне технологического развития производства.
