Описание

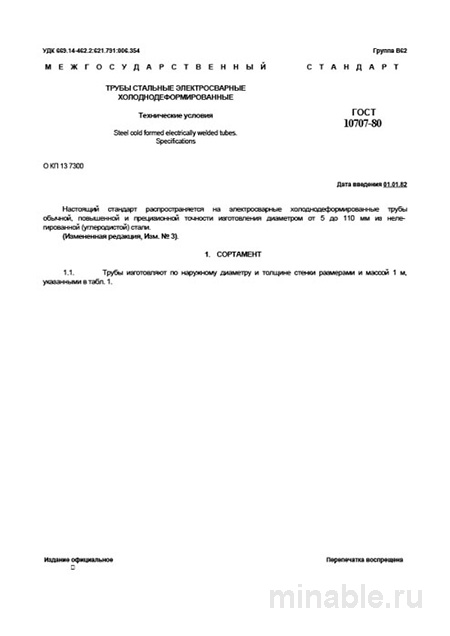

Обзор ГОСТ 10707-80: технические аспекты и практическое применение
При проектировании и изготовлении сложных технических устройств и конструкций критически важно обеспечить правильный выбор труб, что напрямую влияет на надежность, долговечность и экономическую эффективность конечного изделия. Государственный стандарт ГОСТ 10707-80 регламентирует параметры и требования к холоднодеформированным электросварным стальным трубам, которые применяются в критически важных узлах, таких как гидравлические системы, опоры и другие ответственные элементы машин и механизмов.
Назначение и область применения
ГОСТ 10707-80 устанавливает технические условия для холоднодеформированных электросварных труб, предназначенных для использования в изделиях, требующих высокой точности и надежности. Эти трубы применяются в машиностроении, приборостроении и других отраслях, где необходимы детали с высокой степенью точности и стабильностью геометрических параметров.
Основные характеристики труб
Трубы, соответствующие ГОСТ 10707-80, изготавливаются из конструкционной углеродистой стали марок 10, 20, 35, 45 и легированной стали марки 09Г2С. Производственный процесс включает электросварку и последующую холодную деформацию, что обеспечивает высокую точность размеров, гладкость поверхности и повышенную прочность материала.
Технические параметры
Трубы по ГОСТ 10707-80 имеют следующие основные технические характеристики:
-
Диаметр: от 5 до 110 мм.
-
Толщина стенки: от 0,5 до 5 мм.
-
Точность изготовления: нормальная и повышенная. Трубы повышенной точности предназначены для последующего использования в условиях механической обработки на станках.
-
Прочность: трубы должны выдерживать давление и механические нагрузки, соответствующие требованиям стандарта. Например, для стали марки 20 допустимое давление составляет около 410 кгс/см².
Контроль качества
Поступление труб на склад сопровождается обязательной процедурой входного контроля, включающей:
-
Визуальный осмотр поверхности на наличие дефектов, таких как трещины, вмятины и коррозионные повреждения.
-
Контроль сварного шва на отсутствие внутренних дефектов.
-
Проведение гидравлических испытаний на прочность для подтверждения соответствия труб заявленным параметрам.
Сравнение с другими стандартами
ГОСТ 10707-80 отличается от других стандартов, таких как ГОСТ 10704-91 и ГОСТ 11068-81, по следующим параметрам:
-
Назначение: ГОСТ 10707-80 предназначен для труб, используемых в высокоточных конструкциях, тогда как ГОСТ 10704-91 регламентирует общие технические условия для труб общего назначения.
-
Качество поверхности: трубы по ГОСТ 10707-80 имеют более гладкую и точную поверхность, что важно для их применения в прецизионных механизмах.
-
Материал: ГОСТ 11068-81 устанавливает требования к нержавеющим трубам, предназначенным для эксплуатации в агрессивных средах, в то время как ГОСТ 10707-80 ориентирован на использование в стандартных условиях.
Рекомендации по применению
При заказе труб по ГОСТ 10707-80 необходимо указывать марку стали, диаметр, толщину стенки и требуемую точность изготовления. При получении продукции рекомендуется проводить проверку качества в соответствии с требованиями стандарта, а также запрашивать у поставщика сертификаты соответствия.
Заключение
ГОСТ 10707-80 является важным нормативным документом, регламентирующим параметры и требования к холоднодеформированным электросварным стальным трубам. Соблюдение требований данного стандарта обеспечивает высокое качество и надежность изделий, что особенно важно в условиях эксплуатации сложных технических систем и механизмов.
