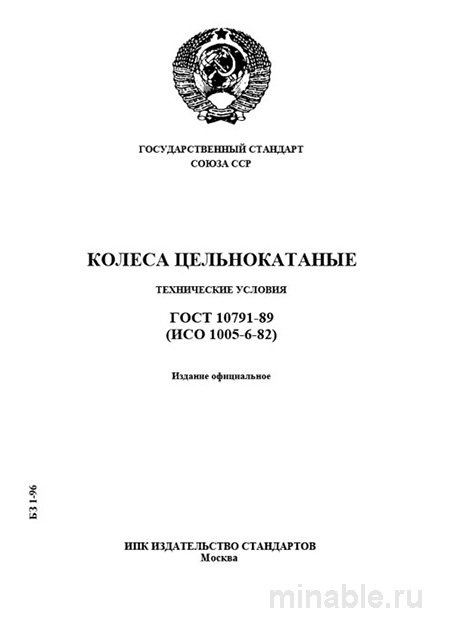

Обзор ГОСТ 10791-89: Основные положения стандарта для цельнокатаных колёс
В условиях промышленного производства обеспечение надёжности и безопасности всех компонентов оборудования является критически важным. Колесо представляет собой ключевой элемент, от качества которого зависит продолжительность эксплуатации конвейеров, вагонетк и подъёмных кранов. ГОСТ 10791-89 устанавливает технические требования к изготовлению цельнокатаных колёс, используемых в железнодорожном транспорте с шириной колеи от 750 до 900 мм и более, а также в подъёмных механизмах и других видах промышленного транспорта. Несмотря на то, что стандарт был разработан более тридцати лет назад, он продолжает оставаться актуальным и находит широкое применение в производственной практике. В данном обзоре рассматриваются основные положения ГОСТ 10791-89, его значимость и особенности применения.
Область применения стандарта
Стандарт ГОСТ 10791-89 регламентирует параметры цельнокатаных колёс, предназначенных для использования в условиях повышенных нагрузок, характерных для железнодорожного транспорта и подъёмных кранов. В частности, стандарт распространяется на колёса, применяемые в системах с шириной колеи до 900 мм, а также в оборудовании, эксплуатируемом в тяжёлых условиях, где требуется высокая прочность и износостойкость.
Классификация колёс по назначению
В соответствии с требованиями стандарта, цельнокатаные колёса классифицируются на две основные категории:
-
Колёса для подъёмных кранов и механизмов, работающих в условиях повышенной нагрузки. Для этой категории особое внимание уделяется прочности обода и его способности выдерживать значительные механические воздействия.
-
Колёса для вагонеток и другого транспортного оборудования, эксплуатируемого в менее агрессивных условиях. В данном случае приоритетным является обеспечение правильной геометрической формы и отсутствие дефектов поверхности.
Технические требования к колёсам
Технические требования стандарта ГОСТ 10791-89 можно разделить на три основных блока: материалы, форма и размеры, а также механические свойства.
Материалы для изготовления колёс
Для производства цельнокатаных колёс допускается использование различных марок стали, выбор которых зависит от условий эксплуатации:
-
Углеродистая сталь марок 45 и 50 характеризуется высокой прочностью, износостойкостью и относительно низкой стоимостью. Применяется для колёс, работающих в стандартных условиях.
-
Легированная сталь марки 65Г обладает повышенной твёрдостью и используется для изготовления колёс, предназначенных для эксплуатации в тяжёлых условиях и при высоких нагрузках.
-
Легированная сталь с хромом марки 40Х отличается высокой прочностью, износостойкостью и устойчивостью к деформациям, что делает её оптимальным выбором для производства колёс, работающих в условиях значительных механических воздействий.
Выбор материала для колёс является важным фактором, влияющим на их долговечность и надёжность. Использование стали 45 для изготовления колёс, предназначенных для работы в тяжёлых условиях, может привести к преждевременному износу и повреждению оборудования.
Форма и размеры колёс
Стандарт устанавливает строгие требования к форме и размерам обода цельнокатаных колёс. Особое внимание уделяется точности геометрических параметров, таких как диаметр, ширина обода и толщина стенки. Допуски на размеры определяются с учётом технологических возможностей производства и требований к эксплуатации.
Механические свойства
Для обеспечения надёжности и долговечности колёс стандарт устанавливает требования к их механическим свойствам, включая:
-
Предел прочности на растяжение: Для колёс, изготовленных из стали марки 65Г, этот показатель должен составлять не менее 736 МПа.
-
Твёрдость поверхности катания: Значение твёрдости должно находиться в диапазоне от 300 до 380 НВ, что обеспечивает устойчивость к износу и механическим повреждениям.
-
Однородность твёрдости: Важным условием является обеспечение равномерного распределения твёрдости по всей поверхности катания, что предотвращает возникновение локальных дефектов.
Методы контроля качества колёс
Контроль качества цельнокатаных колёс осуществляется на нескольких этапах, включающих:
-
Визуальный осмотр: Проверка поверхности колёс на наличие дефектов, таких как трещины, раковины или закаты. Особое внимание уделяется зоне перехода обода в диск, где наиболее вероятны механические повреждения.
-
Измерение твёрдости: Определение значения твёрдости поверхности катания с использованием специализированных приборов.
-
Контроль геометрии: Проверка соответствия геометрических параметров колёс установленным стандартам, включая допуски на диаметр, ширину обода и толщину стенки.
-
Ультразвуковая дефектоскопия: Метод неразрушающего контроля, позволяющий выявить скрытые дефекты внутренней структуры колеса.
Сравнение с другими стандартами
Для более полного понимания особенностей ГОСТ 10791-89 целесообразно провести его сравнение с другими стандартами, регламентирующими производство колёсной продукции:
/ Параметр / ГОСТ 10791-89 (Колёса цельнокатаные) / ГОСТ 398-96 (Колёса для вагонов) / ГОСТ 53695-2009 (Колёса крановые) / /----------------------------------/------------------------------------/---------------------------------/----------------------------------/ / Основное назначение / Краны, вагонетки, внутризаводской транспорт / Железнодорожный подвижной состав / Краны и подъёмные механизмы / / Технология изготовления / Цельнокатаная, катаная или штампованная / Цельнокатаная с последующей механической обработкой / Литая (сталь 55Л, 60Л и др.) / / Ключевой материал / Сталь 45, 50, 65Г, 40Х / Специальные стали категории 2Т (например, Ст2Т) / Сталь 55Л, 60Л, 65Л / / Требования к твёрдости / 261-302 НВ (для Ст45), 300-380 НВ (для 65Г) / 255-298 НВ (для осей), 260-298 НВ (для бандажей) / От 321 НВ (для 55Л) до 341 НВ (для 65Л) / / Допуски на геометрию / Средние (соответствуют технологии) / Высокие (предполагают механическую обработку) / Низкие/Средние (литейные допуски) / / Применимость / Универсальный стандарт для промышленности / Строго для железнодорожного транспорта / Альтернатива для крупногабаритных крановых колёс /
Рекомендации по применению стандарта
При работе с колёсами, изготовленными в соответствии с ГОСТ 10791-89, рекомендуется учитывать следующие аспекты:
-
Выбор материала: Для кранов рекомендуется использовать колёса из стали 65Г с закалкой, что обеспечивает повышенную износостойкость и долговечность.
-
Условия эксплуатации: Для вагонеток, работающих в неагрессивных условиях с незначительными нагрузками, можно использовать колёса из стали 45.
-
Документация: При оформлении заказа необходимо указывать не только стандарт ГОСТ 10791-89, но и конкретную марку стали, форму обода и другие технические характеристики.
Заключение
ГОСТ 10791-89 является важным нормативным документом, устанавливающим требования к качеству цельнокатаных колёс. Соблюдение положений стандарта позволяет обеспечить надёжность и долговечность оборудования, что является ключевым фактором в обеспечении безопасности и эффективности производственных процессов.
