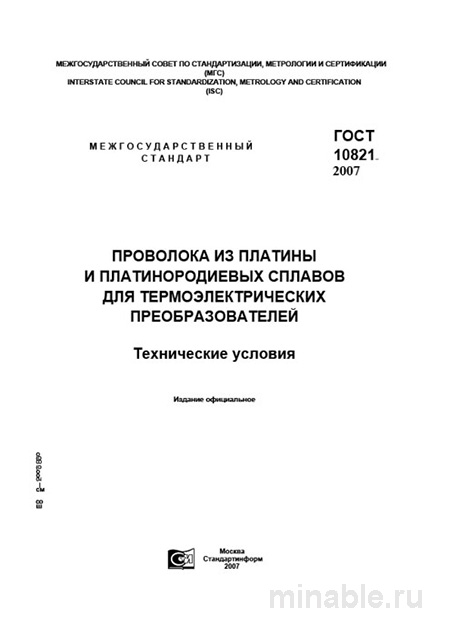

ГОСТ 10821-2007: Комплексный разбор проволоки из платины и сплавов

Обзор ГОСТ 10821-2007: Проволока для термопар — принципы функционирования и практические аспекты

ГОСТ 10821-2007 является ключевым нормативным документом, регламентирующим требования к производству проволоки из платины и платино-родиевых сплавов. Этот стандарт играет важную роль в обеспечении точности и надежности термопарных устройств, используемых для измерения температуры в различных промышленных секторах, включая металлургию и энергетику. Понимание содержания и требований данного стандарта позволяет избежать ошибок при проектировании и эксплуатации оборудования.

Применение проволоки

Стандарт ГОСТ 10821-2007 определяет требования к материалам, из которых изготавливаются термоэлектроды для термопар. Термопары, в свою очередь, предназначены для измерения высоких температур до 1800 °C в различных условиях эксплуатации. Проволока, соответствующая данному стандарту, обеспечивает долговечность и точность работы термопарных систем, а также используется для компенсации температурных погрешностей.

Основные параметры проволоки

ГОСТ 10821-2007 устанавливает строгие требования к следующим характеристикам проволоки:

1. Состав и материалы: Проволока может изготавливаться из чистой платины (Пл) или платины с добавлением родия (ПлР). Допустимые отклонения по содержанию металлов регламентированы с высокой точностью, поскольку даже незначительные изменения могут существенно повлиять на точность измерений.

2. Диаметр: Проволока выпускается в диапазоне диаметров от 0,05 до 0,5 мм. Точность диаметра критически важна для обеспечения равномерного наматывания и предотвращения механических повреждений.

3. Механические свойства: Проволока должна обладать необходимой прочностью без излишней жесткости. Это позволяет ей сохранять форму и обеспечивать стабильность измерений в различных температурных условиях.

4. Электрические характеристики: Проволока обладает определенными электрическими параметрами, которые обеспечивают точность измерения температуры.

Методы контроля качества

На этапе производства проволока проходит ряд проверок, включая:

1. Контроль геометрических параметров: Измерение диаметра проволоки в нескольких сечениях для обеспечения соответствия установленным стандартам.

2. Визуальный осмотр: Проверка поверхности проволоки на наличие дефектов, таких как вмятины, царапины и другие повреждения.

3. Испытания на гибкость: Оценка способности проволоки к деформации без разрушения, что является важным показателем ее качества.

4. Калибровка и проверка точности измерений: Проведение сложных испытаний для подтверждения соответствия проволоки требованиям по точности измерений температуры.

Сравнительный анализ с другими стандартами

Для более глубокого понимания специфики ГОСТ 10821-2007 целесообразно провести его сравнение с другими нормативными документами, регулирующими производство проволоки:

• ГОСТ 10821-2007: Основное внимание уделяется точности температурных измерений, что является ключевым требованием для термопар.

• ГОСТ 10821-75 (утратил силу): В данном стандарте основное внимание уделялось механическим характеристикам проволоки.

• ГОСТ 17937-2018: Этот стандарт регламентирует производство проволоки общего назначения, акцентируя внимание на механических свойствах и электрическом сопротивлении.

Рекомендации для специалистов

При работе с проволокой, соответствующей ГОСТ 10821-2007, рекомендуется учитывать следующие аспекты:

1. При оформлении заказа необходимо указывать полное обозначение продукции, включая стандарт, например, «Проволока ПлР-10-0,5 ГОСТ 10821-2007».

2. Рекомендуется запрашивать у поставщика протокол испытаний, подтверждающий соответствие проволоки требованиям по точности измерений.

3. Следует проверять качество намотки проволоки на катушку, чтобы исключить перехлесты и обеспечить равномерность.

4. Важно оценивать гибкость проволоки, чтобы избежать риска перегрева и последующей деформации.

5. Проволоку следует хранить в сухом, защищенном от влаги месте, чтобы предотвратить коррозию и сохранить ее эксплуатационные характеристики.

Заключение

ГОСТ 10821-2007 является важным нормативным документом, определяющим требования к производству проволоки для термопар. Строгое соблюдение данного стандарта обеспечивает высокую точность и надежность термопарных устройств, что критически важно для обеспечения безопасности и эффективности производственных процессов в различных отраслях промышленности.
