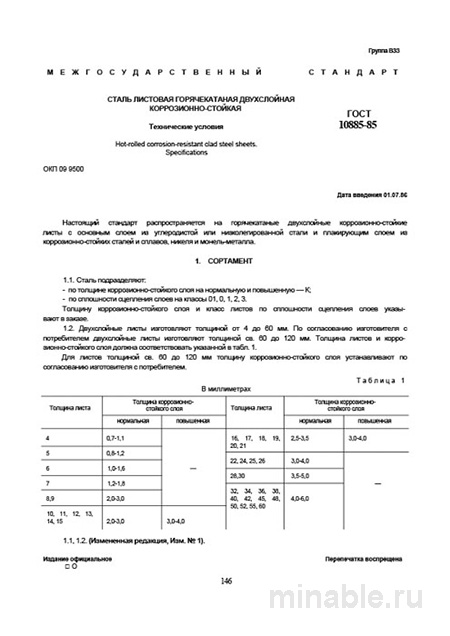

Обзор ГОСТ 10885-85: применение двухслойной стали в производстве
В современном машиностроении, особенно в области производства оборудования для химической, нефтегазовой и других отраслей промышленности, ключевым аспектом является обеспечение коррозионной стойкости металлических конструкций. В ряде случаев использование легированных нержавеющих сталей оказывается экономически нецелесообразным. В таких ситуациях целесообразно применение двухслойной стали, состоящей из двух прочно соединённых слоёв: основного, выполненного из углеродистой стали, и защитного, изготовленного из нержавеющей стали. В Российской Федерации и странах СНГ производство и поставка данного материала регламентируются ГОСТ 10885-85, который устанавливает требования к характеристикам стали и методам её использования.
Назначение двухслойной стали
Согласно ГОСТ 10885-85, двухслойная сталь представляет собой горячекатаные листы и рулоны, состоящие из двух прочно соединённых слоёв. Основной слой изготавливается из углеродистой стали, что обеспечивает высокую механическую прочность изделия. Защитный слой, выполненный из нержавеющей стали, предотвращает коррозию и защищает металл от воздействия агрессивных сред.
Данный материал находит широкое применение при производстве сварных аппаратов, ёмкостей, реакторов и других конструкций, эксплуатируемых в условиях повышенного давления и контакта с химически активными веществами. Использование двухслойной стали позволяет снизить затраты на легированные материалы без ущерба для надёжности и долговечности изделий.
Основные требования ГОСТ 10885-85
Стандарт ГОСТ 10885-85 предъявляет строгие требования к качеству двухслойной стали, направленные на обеспечение её эксплуатационных характеристик.
Материалы для изготовления
Основными материалами, используемыми для производства двухслойной стали, являются:
-
Основной слой изготавливается из углеродистой стали, например, марки Ст3сп.
-
Защитный слой выполняется из нержавеющей стали, например, марки 12Х18Н10Т.
Выбор конкретных марок стали зависит от условий эксплуатации конструкции. Для сред с окислительными свойствами рекомендуется использовать хромоникелевые стали, а для сред с восстановительными свойствами — стали, содержащие молибден.
Геометрические параметры
ГОСТ 10885-85 регламентирует следующие параметры двухслойной стали:
-
Толщина листов варьируется от 8 до 60 мм.
-
Доля защитного слоя составляет от 10% до 20% от общей толщины.
-
Размеры листов находятся в диапазоне от 140 х 400 мм до 300 х 12000 мм.
-
Допустимые отклонения по толщине, ширине, длине и кривизне листов также нормируются стандартом.
При заказе двухслойной стали важно указывать не только общую толщину листа, но и толщину защитного слоя. Проверка данных параметров осуществляется при приёмке продукции с использованием ультразвукового толщиномера.
Механические испытания
ГОСТ 10885-85 определяет методы проведения испытаний для оценки механических характеристик двухслойной стали. К основным параметрам, подлежащим проверке, относятся:
-
Предел прочности при растяжении.
-
Предел текучести.
-
Относительное удлинение при разрыве.
-
Ударная вязкость.
Испытания проводятся на образцах, вырезанных из листов, и позволяют оценить соответствие материала требованиям стандарта.
Контроль качества двухслойной стали
Процесс приёмки двухслойной стали включает несколько этапов, направленных на оценку её качества и соответствия требованиям ГОСТ 10885-85.
Визуальный контроль
Каждый лист подвергается визуальному осмотру на наличие дефектов, таких как:
-
Расслоение, которое является недопустимым дефектом.
-
Вмятины, закаты и риски, глубина которых не должна превышать половины допуска на толщину основного слоя.
-
Окалина, если она плотно прилегает к поверхности и не влияет на эксплуатационные характеристики изделия.
Особое внимание уделяется проверке кромки листа, где могут быть выявлены скрытые дефекты.
Неразрушающий контроль
Для оценки прочности соединения слоёв используется метод ультразвукового контроля. Каждая заготовка проверяется на наличие дефектов, что позволяет обеспечить высокое качество соединения и предотвратить расслоение материала.
Сравнительный анализ с другими видами стали
Для более полного понимания преимуществ двухслойной стали её можно сравнить с другими видами стали, такими как обычная конструкционная и нержавеющая сталь.
/Параметр/Двухслойная сталь/Обычная конструкционная сталь/Нержавеющая сталь/ /-------/-------------------/-------------------------/------------------/ /Основное назначение/Силовые элементы в агрессивных средах/Силовые элементы в нейтральных средах/Элементы, требующие коррозионной стойкости без высоких нагрузок/ /Состав/Композит: основа (Ст3) + плакировка (12Х18Н10Т)/Однородный (Ст3, 09Г2С)/Однородный коррозионно-стойкий (12Х18Н10Т)/ /Стоимость/Высокая, но ниже, чем у нержавеющей стали/Низкая/Очень высокая/ /Ключевые сложности/Риск расслоения при обработке и сварке/Коррозия/Цена и склонность к короблению при сварке/ /Допуски по толщине/Высокие (как у обычной стали)/Стандартные/Высокие/
Практические рекомендации для специалистов
На основе опыта работы с двухслойной сталью можно сформулировать следующие рекомендации для специалистов:
При закупке:
-
В заявке на поставку необходимо чётко указывать марку стали, общую толщину, толщину защитного слоя и требования к качеству продукции.
-
Требовать от поставщика сертификат соответствия стандартам и результаты заводских испытаний.
При приёмке:
-
Проверять маркировку на каждом листе для подтверждения соответствия продукции заявленным характеристикам.
-
Использовать ультразвуковой толщиномер для измерения общей толщины листа и толщины защитного слоя.
-
Проводить визуальный осмотр на наличие дефектов.
-
При возможности осуществлять дополнительный ультразвуковой контроль для оценки качества соединения слоёв.
При обработке:
-
Для резки использовать инструменты с положительным углом резания, чтобы избежать повреждения слоёв.
-
При сварке строго соблюдать технологию: сначала проварить основной слой углеродистой стали, затем удалить корень шва со стороны нержавеющего слоя и выполнить плакирующий слой. Нарушение технологии сварки может привести к образованию дефектов.
ГОСТ 10885-85 является важным нормативным документом, регламентирующим производство и использование двухслойной стали. Понимание требований стандарта и его правильное применение позволяют создавать надёжные и экономически эффективные конструкции, что является залогом успешной работы в области машиностроения.
