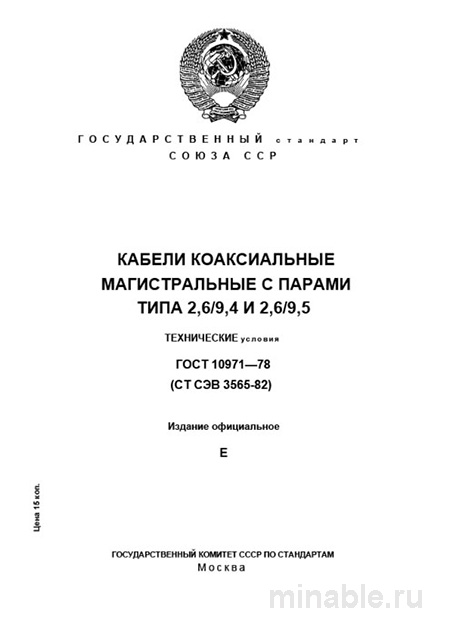

Обзор ГОСТ 10971-78: Магистральные коаксиальные кабели для критически важных применений
В современных условиях, несмотря на широкое распространение волоконно-оптических линий связи, коаксиальные кабели продолжают играть ключевую роль в ряде специализированных областей. ГОСТ 10971-78 представляет собой нормативный документ, регламентирующий технические требования к коаксиальным кабелям, применяемым в системах передачи информации, требующих высокой надежности и стабильности.
Область применения
Коаксиальные кабели, соответствующие ГОСТ 10971-78, предназначены для передачи высокочастотных сигналов на значительные расстояния, включая системы телефонной связи, телевидения, радиовещания и другие телекоммуникационные инфраструктуры. Особое значение эти кабели имеют в критических системах, где необходимо обеспечить непрерывность функционирования даже в условиях аварийных ситуаций. Примерами таких систем являются объекты энергетики, транспортные сети и другие инфраструктуры, требующие высокой степени надежности.
Конструкция кабеля
Структура коаксиального кабеля, регламентированного ГОСТ 10971-78, включает следующие основные элементы:
-
Центральный проводник: Изготовлен из медной проволоки диаметром 2,6 мм, либо из стальной проволоки, покрытой медью, что позволяет минимизировать потери сигнала за счет снижения электрического сопротивления.
-
Внутренний диэлектрик: Выполнен из полиэтилена высокой плотности, обеспечивающего равномерную изоляцию и минимизацию потерь сигнала.
-
Внешний проводник (экран): Представляет собой двухслойную конструкцию, состоящую из медной оплетки и гофрированной медной или латунной ленты, эффективно защищающую от внешних электромагнитных помех.
-
Внешний защитный покров: Может быть выполнен из светостабилизированного полиэтилена, обеспечивающего защиту от ультрафиолетового излучения и механических повреждений.
Основные технические характеристики
Стандарт ГОСТ 10971-78 устанавливает следующие параметры, которым должны соответствовать кабели:
-
Волновое сопротивление: 75 Ом, что обеспечивает минимальные искажения сигнала при его передаче.
-
Погонное затухание: Не более 4,5 дБ/км, гарантирующее сохранение достаточной мощности сигнала на значительных расстояниях.
-
Сопротивление изоляции: Не менее 500 МОм/км, что свидетельствует о высоком уровне электрической изоляции.
-
Испытательное напряжение: 3 кВ переменного тока в течение 5 минут, подтверждающее устойчивость кабеля к высоким уровням напряжения.
Методы контроля качества
В процессе производства и эксплуатации кабели проходят ряд испытаний для подтверждения соответствия требованиям ГОСТ 10971-78:
-
Визуальный контроль: Оценка целостности и отсутствия механических повреждений.
-
Проверка экранирующей оболочки: Использование специализированных приборов для выявления возможных дефектов.
-
Измерения электрических параметров: Контроль волнового сопротивления и погонного затухания.
-
Испытание на электрическую прочность: Проверка устойчивости кабеля к воздействию высоких напряжений.
Сравнительный анализ с другими стандартами
Помимо ГОСТ 10971-78, существует ряд других нормативных документов, регламентирующих параметры коаксиальных кабелей, таких как ГОСТ 11326.0-78. Однако кабели, соответствующие ГОСТ 10971-78, обладают более высокими эксплуатационными характеристиками и предназначены для применения в условиях повышенных требований к надежности и качеству передачи сигнала.
Рекомендации для специалистов
При работе с коаксиальными кабелями, соответствующими ГОСТ 10971-78, следует учитывать следующие аспекты:
-
Проведение визуального осмотра: Проверка на наличие механических повреждений и дефектов.
-
Контроль экранирующей оболочки: Обеспечение целостности и надежности экрана.
-
Измерение электрических параметров: Регулярная проверка волнового сопротивления и других ключевых характеристик.
-
Документальное подтверждение качества: Запрос у поставщика соответствующих сертификатов и технической документации.
-
Правильное хранение и монтаж: Обеспечение условий, предотвращающих перегибы и механические повреждения кабеля.
Заключение
ГОСТ 10971-78 является основополагающим нормативным документом, определяющим требования к качеству и надежности коаксиальных кабелей. Эти кабели находят широкое применение в системах, где критически важна стабильность и долговечность передачи сигнала, таких как телекоммуникационные сети, системы связи, телевидения и радиовещания. Соблюдение требований данного стандарта позволяет обеспечить высокую степень надежности и эффективности функционирования указанных систем.
