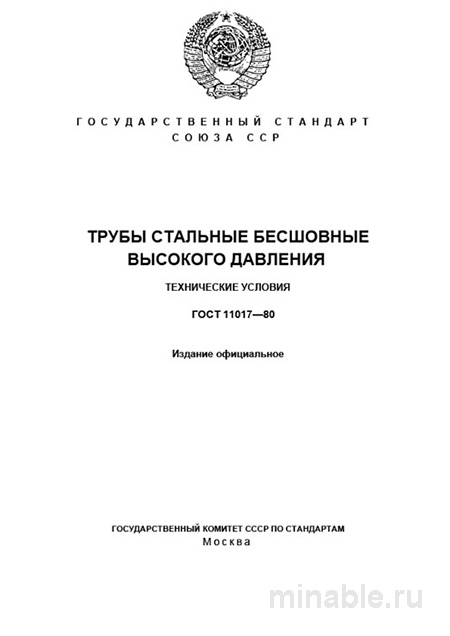

ГОСТ 11017-80: Разбор и описание стандарта труб высокого давления

Обзор ГОСТ 11017-80: Трубы для эксплуатации в условиях повышенного давления

При проектировании и производстве оборудования, работающего в условиях высокого давления или агрессивных сред, выбор труб и иных компонентов является критически важным аспектом. Надежность и безопасность функционирования оборудования напрямую зависят от качества используемых материалов и их соответствия установленным стандартам. ГОСТ 11017-80 представляет собой нормативный документ, регламентирующий требования к производству труб, способных выдерживать значительные механические нагрузки.

Применение труб, соответствующих ГОСТ 11017-80

Трубы, изготовленные в соответствии с ГОСТ 11017-80, предназначены для эксплуатации в условиях высокого давления. Они находят применение в следующих областях:

• Магистральные трубопроводы для транспортировки нефти и газа.

• Теплообменные системы и оборудование.

• Гидравлические и пневматические системы.

• Компоненты котлов и других аппаратов, эксплуатируемых под давлением.

Основные требования к трубам

Трубы, соответствующие ГОСТ 11017-80, должны быть изготовлены из высококачественной стали, прошедшей специализированную термическую обработку. Основные требования включают:

1. Материал и механические характеристики: Трубы производятся из стали марок 20-45 (углеродистые стали) и 15Г-40Г, 15Х-40Х, 30ХГСА (легированные стали). Механические свойства труб, такие как предел текучести и временное сопротивление разрыву, определяются на контрольных образцах.

2. Геометрические параметры: Трубы должны иметь строго заданные размеры и форму. Отклонения в диаметрах и толщине стенок не должны превышать допустимых значений.

3. Контроль качества: Продукция проходит комплексные испытания на прочность, герметичность, а также на наличие дефектов металлургического и технологического характера.

Методы контроля качества труб

Контроль качества труб включает следующие этапы:

1. Визуальный осмотр: Проверяется наличие поверхностных дефектов, таких как трещины, царапины, коррозионные повреждения.

2. Гидравлические испытания: Трубы подвергаются испытаниям на герметичность путем заполнения их водой под давлением, превышающим рабочее.

3. Испытания на пластичность и ударную вязкость: Определяется способность труб выдерживать механические нагрузки без разрушения.

4. Металлографические исследования: Проводится анализ микроструктуры металла для выявления внутренних дефектов.

Отличие ГОСТ 11017-80 от других стандартов

Существуют и иные стандарты, регламентирующие производство труб, такие как ГОСТ 8732-78 и ГОСТ 9567-75. Основные различия между ними заключаются в следующем:

• ГОСТ 8732-78: Стандарт, определяющий требования к трубам общего назначения, предназначенным для менее ответственных применений.

• ГОСТ 9567-75: Нормативный документ, регламентирующий производство труб для котлов и других аппаратов, рассчитанных на работу при повышенных давлениях.

Трубы, соответствующие ГОСТ 11017-80, занимают промежуточное положение между этими стандартами и предназначены для использования в широком спектре технических систем.

Рекомендации по выбору труб

При выборе труб, соответствующих ГОСТ 11017-80, следует учитывать следующие факторы:

1. Состояние поверхности: Для труб, требующих механической обработки, рекомендуется использовать термически обработанные изделия.

2. Дополнительные испытания: В случае эксплуатации труб в ответственных системах рекомендуется проводить дополнительные испытания на прочность и герметичность согласно нормативным требованиям.

3. Марка стали: Выбор стали должен осуществляться с учетом условий эксплуатации, включая требования к свариваемости и коррозионной стойкости.

4. Внешний осмотр: При приемке продукции необходимо проверять отсутствие механических повреждений и признаков перегрева, таких как цвет побежалости.

Заключение

ГОСТ 11017-80 является важным нормативным документом, регламентирующим производство труб, предназначенных для эксплуатации в условиях повышенного давления. Соблюдение требований данного стандарта обеспечивает надежность и безопасность оборудования, что является ключевым фактором при проектировании и эксплуатации технических систем.
