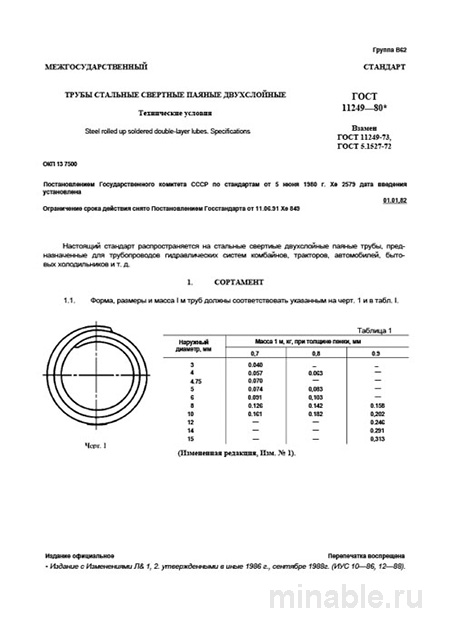

Обзор ГОСТ 11249-80: требования к двухслойным паяным трубам
В машиностроении и других отраслях промышленности, где критически важны надежность и долговечность оборудования, выбор труб для систем, функционирующих под давлением, имеет первостепенное значение. ГОСТ 11249-80 представляет собой нормативный документ, регламентирующий технические требования к производству двухслойных паяных труб. Эти изделия состоят из двух слоев: внутреннего, обладающего высокой коррозионной стойкостью, и внешнего, характеризующегося повышенной механической прочностью. Двухслойные паяные трубы находят применение в системах, требующих высокой надежности и защиты от воздействия агрессивных сред, таких как гидравлические системы промышленного оборудования, топливопроводы и системы отопления.
Конструкция двухслойных труб
Двухслойные трубы изготавливаются из двух видов стали:
-
Внешний слой: выполняется из конструкционной стали, обладающей высокой прочностью и способностью выдерживать значительные механические нагрузки.
-
Внутренний слой: производится из нержавеющей стали, обеспечивающей защиту от коррозии и других видов химического воздействия.
Процесс изготовления включает скручивание стального листа в трубу и последующее соединение краев методом пайки. Для обеспечения герметичности и целостности конструкции поверхность трубы должна быть гладкой, без дефектов, таких как вмятины, трещины или расслоения. Эти требования являются критически важными для предотвращения разрушения трубы в процессе эксплуатации.
Технические параметры
ГОСТ 11249-80 устанавливает строгие требования к размерам и прочностным характеристикам двухслойных труб:
-
Толщина стенки: должна соответствовать номинальному значению с допустимым отклонением ±10%.
-
Толщина внутреннего слоя: должна составлять не менее 0,2 мм по всей длине трубы.
Для оценки прочностных характеристик трубы подвергаются испытаниям на растяжение и сплющивание. Эти тесты позволяют подтвердить их способность выдерживать механические нагрузки без разрушения или расслоения.
Методы контроля качества
Контроль качества двухслойных труб включает следующие этапы:
-
Визуальный осмотр: проводится для выявления внешних дефектов, таких как трещины, расслоения или механические повреждения.
-
Испытание на герметичность: каждая труба подвергается проверке под давлением для оценки ее способности сохранять целостность и не допускать утечек.
-
Ультразвуковая дефектоскопия: используется для выявления скрытых дефектов, таких как внутренние трещины или расслоения, которые не могут быть обнаружены визуально.
Сравнение с альтернативными типами труб
ГОСТ 11249-80 определяет уникальные характеристики двухслойных паяных труб, которые не имеют прямых аналогов. Для понимания области их применения и преимуществ перед другими типами труб можно провести следующее сравнение:
/ Тип трубы / Применение / Преимущества / Недостатки / /---------------------/------------------------------------------------------/-----------------------------------------------------------------------------/----------------------------------------------------------------------------/ / Двухслойные / Системы с высоким давлением и агрессивными средами / Высокая коррозионная стойкость, экономическая эффективность / Требуют строгого контроля качества / / Электросварные / Общего назначения, неагрессивные среды / Низкая стоимость / Средняя коррозионная стойкость, возможны дефекты сварного шва / / Бесшовные / Высокие давления и температуры, ответственные объекты / Высокая прочность и долговечность / Высокая стоимость, сложность изготовления и монтажа /
Рекомендации для потребителей
При выборе двухслойных паяных труб рекомендуется учитывать следующие аспекты:
-
Формализация заказа: необходимо четко указывать все технические требования, включая марку стали, толщину слоев и необходимость проведения дополнительных испытаний.
-
Визуальный контроль: при получении труб следует провести тщательный осмотр на наличие дефектов. Для этого можно использовать специализированные инструменты, такие как микроскопы и дефектоскопы.
-
Соблюдение технологии монтажа: важно избегать перегрева труб, который может привести к нарушению целостности паяного соединения. Для резки и обработки кромок рекомендуется использовать только профессиональные инструменты.
Заключение
ГОСТ 11249-80 является основополагающим нормативным документом, регламентирующим производство и контроль качества двухслойных паяных труб. Соблюдение требований данного стандарта обеспечивает высокую надежность и долговечность изделий, что делает их оптимальным выбором для использования в системах, где предъявляются повышенные требования к коррозионной стойкости и механической прочности.
