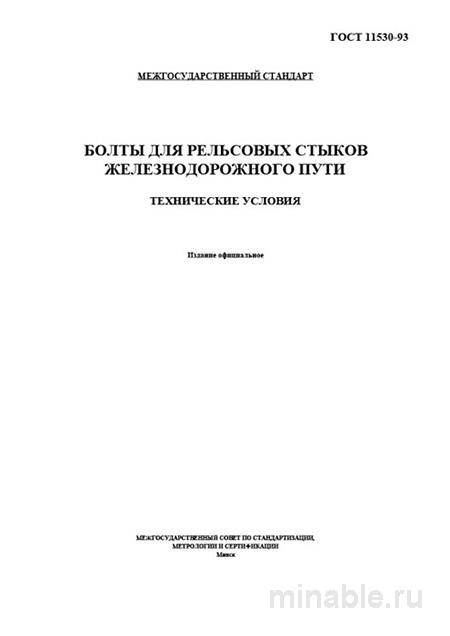

Обзор ГОСТ 11530-93: Важный элемент обеспечения безопасности на железнодорожном транспорте
Болты для скрепления рельсов представляют собой специализированные крепежные изделия, предназначенные для обеспечения надежности и безопасности железнодорожного движения. Стандарт ГОСТ 11530-93 регламентирует технические требования к их производству, поставке и эксплуатации. Понимание и соблюдение данного стандарта является критически важным для всех участников производственно-закупочного процесса и монтажа рельсовых путей, поскольку от качества и надежности этих изделий зависит безопасность движения поездов.
Функциональное назначение болтов
Болты, соответствующие ГОСТ 11530-93, используются для соединения концов рельсов в стыках железнодорожных путей стандартной ширины 1520 мм. Они должны обладать высокой прочностью и устойчивостью к динамическим нагрузкам, возникающим при движении поездов, включая вибрационные и ударные воздействия. В связи с этим к данным изделиям предъявляются повышенные требования, отличающие их от стандартных крепежных элементов.
Область применения данных болтов ограничена типами рельсов Р50, Р65 и Р75. Использование этих изделий для других целей не допускается, так как это может привести к снижению уровня безопасности железнодорожного транспорта.
Основные технические требования к болтам
Стандарт ГОСТ 11530-93 детально регламентирует все ключевые параметры болтов, включая материалы, конструкцию, геометрические размеры и методы испытаний.
Материалы изготовления
Для производства болтов используются специальные конструкционные стали марок 20Г2Р, 35ХГ2Р и 35ГР. Присутствие буквы "Р" в маркировке указывает на то, что сталь предназначена для рельсовых скреплений и обладает повышенными характеристиками прочности и износостойкости. Предел текучести материала составляет не менее 600 МПа (610 кгс/мм²), что обеспечивает необходимую надежность соединений.
Для повышения эксплуатационных характеристик болты подвергаются термической обработке, включающей закалку и отпуск, что позволяет исключить вероятность разрушения под воздействием динамических нагрузок.
Конструкция болтов
Болты имеют специфическую конструкцию, обеспечивающую их надежность и устойчивость к эксплуатационным нагрузкам:
-
Овальная форма головки: предотвращает проворот болта в отверстии рельса при затяжке, что способствует созданию надежного соединения.
-
Увеличенный подголовник: снижает локальные напряжения в зоне контакта с рельсом, повышая общую прочность конструкции.
-
Специальная резьба: увеличенный шаг резьбы обеспечивает более эффективное распределение нагрузок и повышает устойчивость к вибрациям и ударам.
Геометрические параметры болтов, включая диаметр стержня, длину и форму головки, строго регламентированы стандартом для обеспечения взаимозаменяемости и соответствия эксплуатационным требованиям.
Методы контроля качества
Контроль качества болтов является неотъемлемой частью производственного процесса и включает в себя следующие этапы:
-
Визуальный осмотр: проверка на наличие дефектов поверхности, таких как ржавчина, заусенцы, трещины и другие повреждения. Также проводится измерение геометрических параметров, включая диаметр стержня, высоту головки и длину болта.
-
Проверка резьбы: оценка соответствия параметров резьбы (шаг, глубина, форма) требованиям стандарта с использованием специализированных измерительных инструментов.
-
Испытания на прочность: выборочная проверка нескольких образцов болтов на соответствие нормативным значениям прочности и ударной вязкости.
-
Измерение твердости: контроль твердости материала болтов для исключения возможности их разрушения под воздействием эксплуатационных нагрузок.
Наиболее распространенными дефектами являются трещины в зоне под головкой, сколы резьбы и отклонения в твердости материала.
Сравнительный анализ с другими стандартами
Для более полного понимания особенностей болтов, соответствующих ГОСТ 11530-93, проведем их сравнение с аналогичными изделиями, регламентируемыми другими стандартами:
-
Назначение: болты для рельсов предназначены для использования в железнодорожных путях, в то время как стандартные болты применяются в других отраслях промышленности.
-
Форма головки: у болтов для рельсов используется овальная форма головки, в то время как у стандартных болтов головка имеет шестигранную форму.
-
Материал: болты для рельсов изготавливаются из специальных сталей с повышенными характеристиками прочности, в то время как стандартные болты производятся из углеродистых сталей.
-
Ключевые требования: для болтов, используемых в железнодорожном транспорте, критически важным является способность выдерживать ударные нагрузки, в то время как для стандартных болтов это требование может отсутствовать.
-
Допуски и отклонения: болты для рельсов имеют более жесткие требования к точности геометрических параметров по сравнению со стандартными изделиями.
Рекомендации для специалистов
Для специалистов, работающих в области закупок, проектирования и контроля качества, можно сформулировать следующие рекомендации:
-
Специалисты по закупкам: при приобретении болтов необходимо требовать предоставления сертификатов соответствия и результатов испытаний на прочность и твердость. Особое внимание следует уделять материалу изготовления и его соответствию требованиям ГОСТ 11530-93.
-
Инженеры и специалисты по контролю качества: в процессе проверки качества болтов следует обязательно включать измерение твердости и геометрических параметров, а также проводить визуальный осмотр на предмет наличия дефектов. Особое внимание необходимо уделять зоне под головкой, поскольку именно здесь наиболее часто возникают трещины. Важно отметить, что болты для рельсов обычно не подвергаются цинкованию, так как это может снизить их прочность. Защита от коррозии обеспечивается использованием специальных смазочных материалов.
Заключение
ГОСТ 11530-93 является ключевым стандартом, регламентирующим производство и эксплуатацию болтов для рельсовых скреплений. Его требования разработаны на основе анализа эксплуатационных нагрузок и направлены на обеспечение надежности и безопасности железнодорожного транспорта. Соблюдение данного стандарта на всех этапах жизненного цикла изделий — от производства до монтажа — является необходимым условием для обеспечения долговечности и устойчивости железнодорожных путей.
