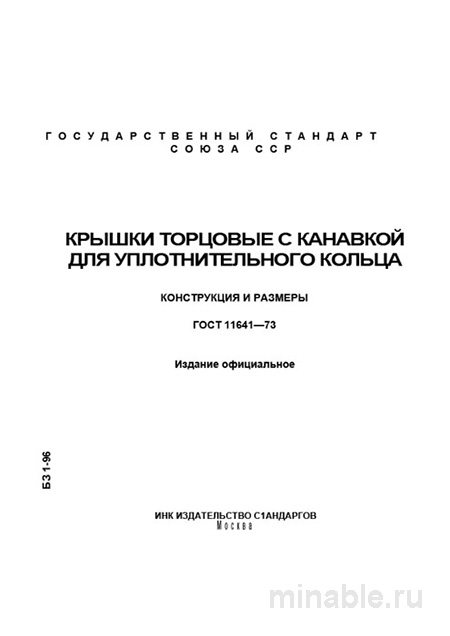

ГОСТ 11641-73: Крышки торцовые с канавкой - Полный разбор стандарта

Обзор ГОСТ 11641-73: Применение торцовых крышек с канавкой для уплотнительного кольца

В машиностроении обеспечение герметичности и защиты внутренних компонентов машин от внешних воздействий является критически важным аспектом. Одним из ключевых элементов, обеспечивающих эти функции, являются торцовые крышки. Стандарт ГОСТ 11641-73 регламентирует конструктивные особенности, материалы и методы изготовления таких крышек, что делает их незаменимыми в различных отраслях промышленности.

Назначение и области применения

ГОСТ 11641-73 устанавливает требования к конструкции и характеристикам торцовых крышек, предназначенных для герметизации и защиты внутренних полостей машин и механизмов. Эти крышки используются для предотвращения попадания пыли, грязи и других нежелательных веществ в рабочие зоны, такие как подшипниковые узлы, зубчатые передачи и другие ответственные механизмы.

Одной из ключевых конструктивных особенностей крышек, регламентированных стандартом, является наличие канавки для установки уплотнительного кольца. Данное уплотнение обеспечивает высокую степень герметичности соединения, предотвращая утечку рабочих жидкостей и газов.

Конструктивные параметры и материалы

Стандарт предусматривает два основных типа крышек:

1. Крышки без дополнительных отверстий.

2. Крышки с отверстиями для облегчения монтажа и демонтажа.

Основные параметры крышек включают:

• Внутренний диаметр корпуса, в который устанавливается крышка.

• Диаметр канавки для уплотнительного кольца.

• Толщина стенки крышки.

Материалы, из которых могут изготавливаться крышки, включают:

• Углеродистые стали (например, сталь марки 35 или 45), обладающие высокой прочностью, но требующие антикоррозийной защиты.

• Чугун, широко применяемый в серийном производстве благодаря демпфирующим свойствам и устойчивости к износу.

• Алюминиевые сплавы, обладающие низкой массой, но меньшей прочностью по сравнению с металлическими аналогами.

Особое внимание уделяется качеству поверхности крышек. Шероховатость поверхности должна быть минимальной для обеспечения надежной работы уплотнительного кольца.

Контроль качества

При поступлении крышек на производство необходимо проводить тщательный контроль их качества. Основные этапы проверки включают:

1. Визуальный осмотр на наличие дефектов, таких как трещины, заусенцы, следы коррозии и другие механические повреждения. Особое внимание следует уделить состоянию канавки для уплотнительного кольца.

2. Измерение геометрических параметров, включая внутренний диаметр корпуса и канавки, с использованием специализированных измерительных инструментов.

3. Проверка гладкости поверхности для предотвращения возможных проблем с уплотнительным кольцом.

Сравнительный анализ с другими стандартами

В некоторых случаях для обеспечения герметичности используются крышки с лабиринтным уплотнением, регламентируемые стандартом ГОСТ 13940-86. Данные уплотнения отличаются конструктивными особенностями и применяются в ситуациях, требующих повышенной герметичности при высоких скоростях вращения.

Рекомендации по работе с крышками

При использовании торцовых крышек рекомендуется учитывать следующие моменты:

1. При заказе необходимо четко указывать тип крышки (с отверстиями или без), материал изготовления и требуемые размеры.

2. Перед установкой крышек в сборочные узлы следует проводить их проверку на соответствие требованиям ГОСТ 11641-73.

3. При монтаже крышек с отверстиями необходимо обеспечить отсутствие заусенцев и других дефектов на поверхности для предотвращения попадания посторонних частиц в рабочие механизмы.

Заключение

ГОСТ 11641-73 является важным нормативным документом, определяющим требования к конструкции, материалам и методам изготовления торцовых крышек. Соблюдение положений данного стандарта обеспечивает надежность и долговечность машин и механизмов, что является ключевым фактором в обеспечении их эффективной эксплуатации.
