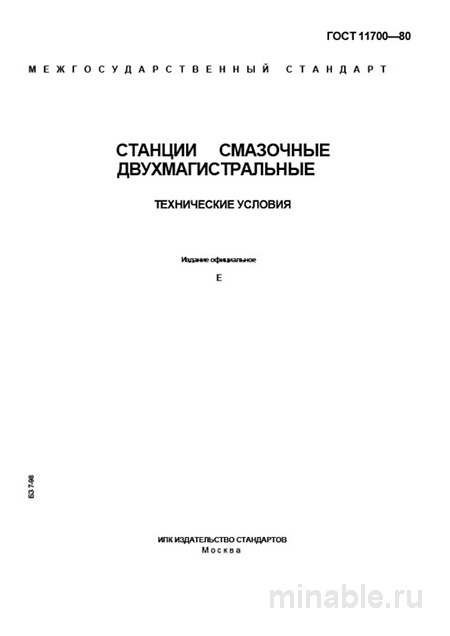

Обзор ГОСТ 11700-80: Техническое регулирование двухмагистральных смазочных станций
В машиностроении обеспечение надежности и долговечности оборудования является критически важным аспектом. Для этого необходимо, чтобы системы смазки функционировали бесперебойно и эффективно. В случае использования крупных узлов трения, таких как прокатные станы, тяжелые металлообрабатывающие станки и прессы, применяются двухмагистральные смазочные станции. Данный тип станций регламентируется стандартом ГОСТ 11700-80, который, несмотря на свою давнюю дату разработки, продолжает оставаться актуальным и востребованным в промышленной сфере. В качестве специалиста в области технологического проектирования, я обладаю необходимыми знаниями и опытом для компетентной оценки и применения данного стандарта.
Назначение и область применения
Стандарт ГОСТ 11700-80 регламентирует технические характеристики двухмагистральных смазочных станций поршневого типа. Термин "двухмагистральные" указывает на принцип работы станции, при котором она поочередно создает давление в двух магистралях, обеспечивая подачу смазочного материала в различные зоны системы. Это отличает их от однолинейных систем, предназначенных для подачи смазки в одном направлении.
Такие станции находят широкое применение в тяжелом и среднем машиностроении, включая:
-
Прокатные и кузнечно-прессовые комплексы.
-
Оборудование для резки металла.
-
Горнодобывающую технику и экскаваторы.
-
Другие промышленные установки с высокой интенсивностью движения рабочих узлов.
На практике двухмагистральные станции часто используются при модернизации существующих систем смазки или при оснащении новых производственных линий, где требуется высокая надежность и производительность смазочных систем. Стандарты ГОСТ 11700-80 обеспечивают создание прочных и долговечных конструкций, способных выдерживать значительные эксплуатационные нагрузки и вибрационные воздействия.
Основные технические требования
ГОСТ 11700-80 предъявляет строгие требования к материалам, конструкции и эксплуатационным характеристикам двухмагистральных смазочных станций.
Материалы и конструкция
Для обеспечения надежности и долговечности станций стандарт регламентирует использование следующих материалов:
-
Корпус насоса должен быть изготовлен из чугуна марки не ниже СЧ20, что обеспечивает необходимую прочность и устойчивость к механическим нагрузкам.
-
Золотниковый распределитель, поршни и плунжеры изготавливаются из углеродистой стали, например, марки 45, с последующей закалкой до твердости не менее 45 HRC. Это гарантирует износостойкость и устойчивость к износу при эксплуатации.
Использование материалов, не соответствующих указанным требованиям, может привести к преждевременному выходу станции из строя, что недопустимо в условиях промышленного производства.
Геометрические параметры и допуски
Стандарт также устанавливает строгие допуски на размеры и геометрию деталей:
-
Зазор между золотником и гильзой должен находиться в пределах от 8 до 15 микрометров, что обеспечивает оптимальное давление и предотвращает обратный поток смазки.
-
Проверка герметичности станции осуществляется при давлении, в 1,5 раза превышающем рабочее, что гарантирует отсутствие утечек и надежность работы в условиях высоких нагрузок. Рабочее давление может достигать 63 МПа, что требует высокой точности изготовления и сборки компонентов.
Методы контроля и испытаний
Контроль качества двухмагистральных станций осуществляется в соответствии с установленными стандартами.
Визуальный и измерительный контроль
-
Документация: Проверка наличия и достоверности паспортов на используемые материалы.
-
Корпус: Визуальная оценка наличия дефектов, таких как трещины или повреждения.
-
Поверхности деталей: Контроль отсутствия заусенцев, неровностей и других дефектов, которые могут повлиять на работу станции.
-
Резьбовые соединения: Проверка точности и надежности резьбовых соединений, исключающих возможность самопроизвольного отвинчивания.
Функциональные испытания
Для подтверждения соответствия станции требованиям ГОСТ 11700-80 проводятся следующие испытания:
-
Подготовка к испытаниям: Подключение станции к испытательному стенду, оснащенному манометром и запорной арматурой.
-
Заполнение системы: Обеспечение полного заполнения станции смазочным материалом без воздушных пробок.
-
Запуск и проверка: Включение станции и проверка работы на холостом ходу для удаления воздуха из системы.
-
Создание давления: Поддержание давления в течение 5-10 минут для оценки стабильности работы и герметичности соединений.
-
Контроль работы: Проверка отсутствия утечек и корректной работы золотникового распределителя.
Наиболее распространенными проблемами при испытаниях являются утечки через уплотнения, нестабильность давления, вызванная износом деталей, и заклинивание золотника, что может быть следствием нарушения технологических процессов изготовления или эксплуатации.
Сравнительный анализ с другими стандартами
Для более полного понимания специфики применения ГОСТ 11700-80, проведем его сравнение с ГОСТом на одноплунжерные смазочные станции (ГОСТ 26381-84).
\
-
Параметр ГОСТ 11700-80 (двухмагистральные) ГОСТ 26381-84 (одноплунжерные)\
-
Принцип работы Поочередное создание давления в двух магистралях. Подача смазки осуществляется дозировочными клапанами. Подача смазки осуществляется напрямую плунжером.
-
Количество точек смазывания Много (до сотен точек). Ограниченное количество (до 20-30 точек).
-
Максимальное давление Высокое (до 63 МПа). Низкое (до 10-20 МПа).
-
Сложность системы Сложная конструкция, требующая настройки клапанов. Простая конструкция.
-
Устойчивость к загрязнениям Низкая (высокая вероятность поломок при наличии загрязнений). Высокая (менее подвержена влиянию загрязнений).
-
Область применения Тяжелое оборудование. Станки средних размеров. \
Из приведенной таблицы видно, что выбор между стандартами зависит от конкретных требований к системе смазки. ГОСТ 11700-80 предназначен для использования в условиях высоких нагрузок и сложных производственных процессов, в то время как ГОСТ 26381-84 более подходит для оборудования среднего класса.
Рекомендации для специалистов
Основываясь на своем профессиональном опыте, я могу предложить следующие рекомендации:
Для инженеров и проектировщиков:
-
При выборе смазочных станций предпочтение следует отдавать моделям, соответствующим ГОСТ 11700-80, особенно в условиях высокой нагрузки и интенсивного использования.
-
Необходимо предусмотреть интегрированную систему фильтрации смазочного материала для увеличения срока службы оборудования.
-
При проектировании систем смазки следует учитывать температурные условия эксплуатации и выбирать материалы и смазки, устойчивые к изменению вязкости в зависимости от температуры.
Для специалистов по приемке и контролю качества:
-
В технических заданиях и контрактах необходимо четко указывать соответствие оборудования требованиям ГОСТ 11700-80.
-
При заключении договоров с поставщиками следует требовать предоставления полного комплекта документации, включая паспорта, чертежи и сертификаты на материалы и комплектующие.
-
Перед приемкой оборудования рекомендуется проводить комплексные проверки на соответствие техническим характеристикам, включая визуальный осмотр, проверку герметичности и функциональные испытания.
-
Особое внимание следует уделять качеству обработки поверхностей деталей и отсутствию дефектов, которые могут привести к преждевременным отказам.
ГОСТ 11700-80 является важным нормативным документом, обеспечивающим высокое качество и надежность двухмагистральных смазочных станций. Понимание и соблюдение требований данного стандарта является ключевым фактором для специалистов в области машиностроения, стремящихся к созданию эффективных и долговечных систем смазки.
